倾斜式配重腿部力量训练器械结构设计

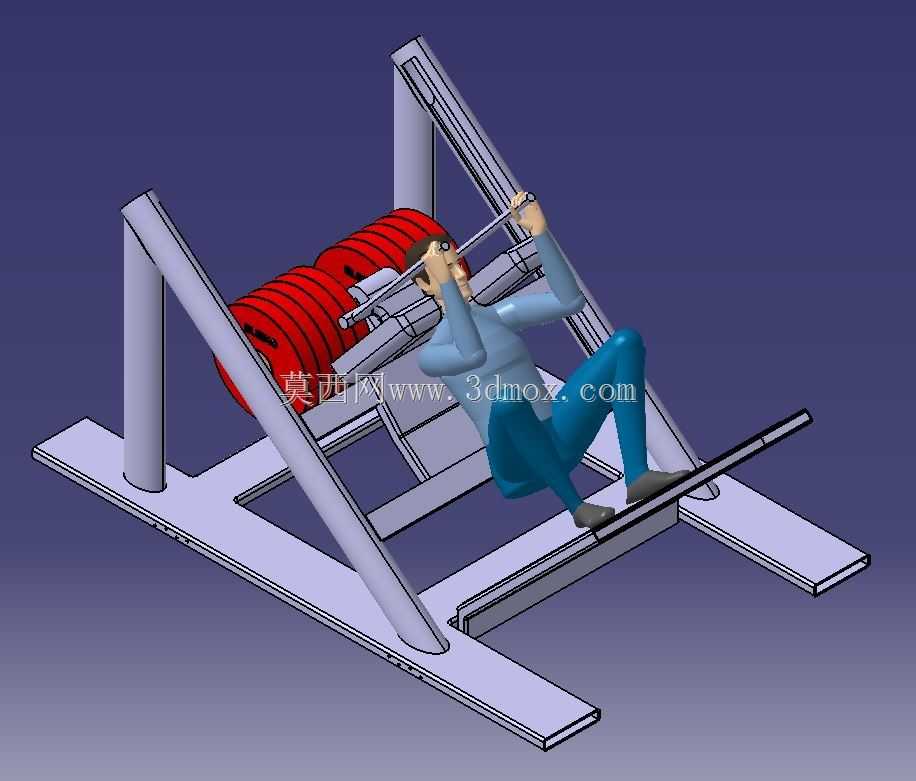

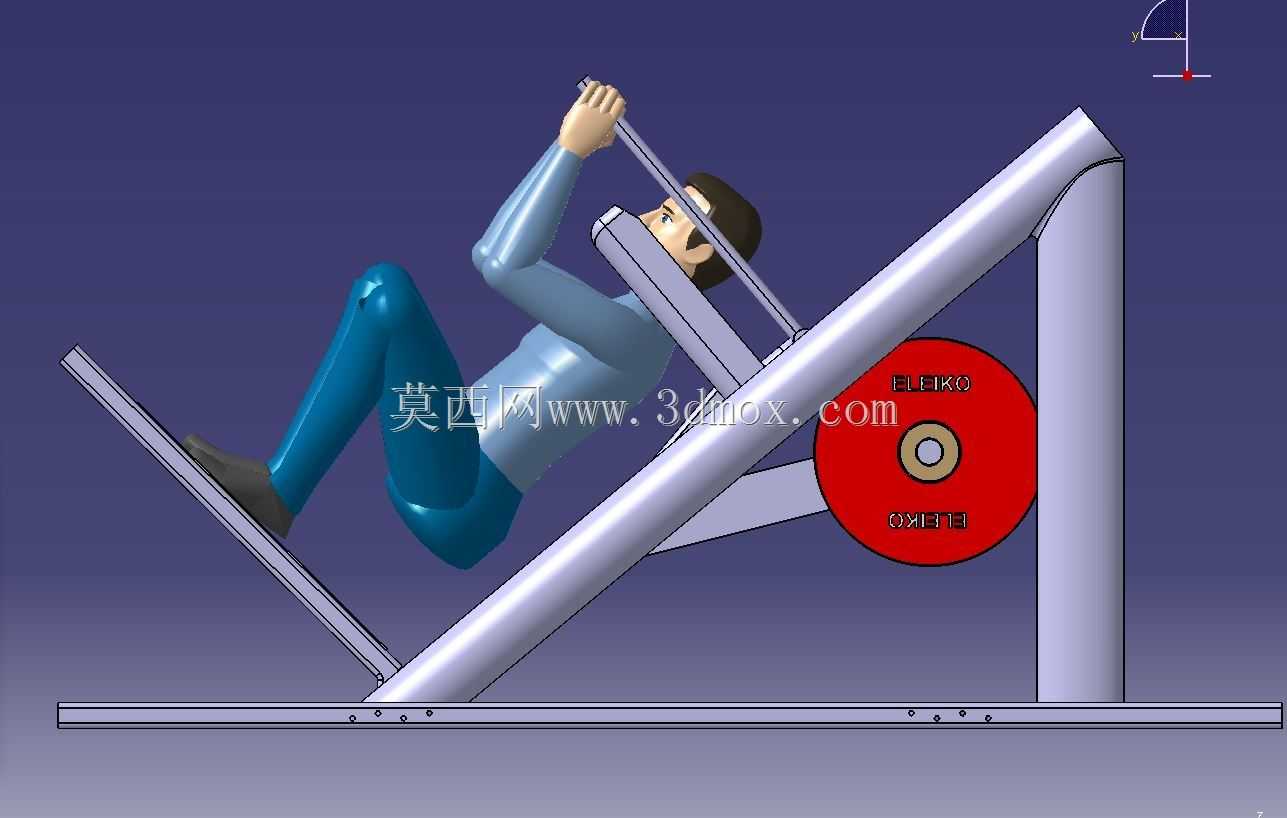

　　这款倾斜式蹬踏训练器械的结构设计，核心围绕下肢力量训练的发力轨迹做适配，整体采用倾斜式机架布局，区别于传统水平蹬腿设备的姿态设定，使用者训练时呈半躺斜坐姿态，背部依托斜置靠背获得稳定支撑，双脚踩踏在可沿导轨滑动的踏板组件上，通过推动踏板沿倾斜导轨往复移动，克服配重块组的重力负载完成股四头肌、臀大肌、腘绳肌的针对性发力训练。从实际应用场景来看，这类器械主要配置在商业健身房、企事业单位健身室、专业运动训练基地的力量训练区，相比自由重量的杠铃深蹲，其固定的运动轨迹能大幅降低腰部代偿受力的风险，适合不同训练基础的使用者开展下肢力量提升训练，也可用于运动康复阶段的下肢肌肉力量重建训练，训练负载可通过调整配重插销的位置快速切换，无需反复拆装杠铃片，训练过程的负载调整效率更高。

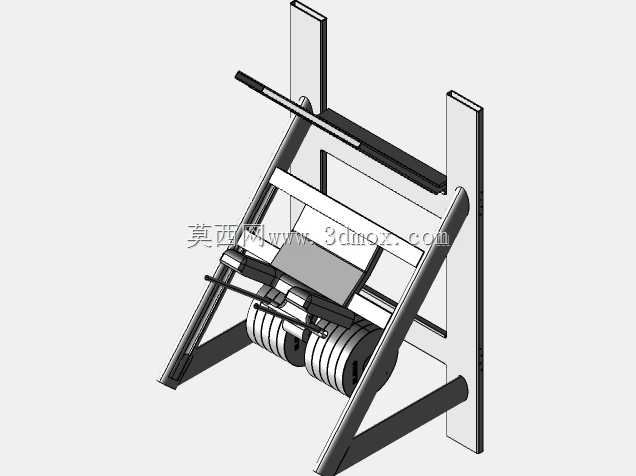

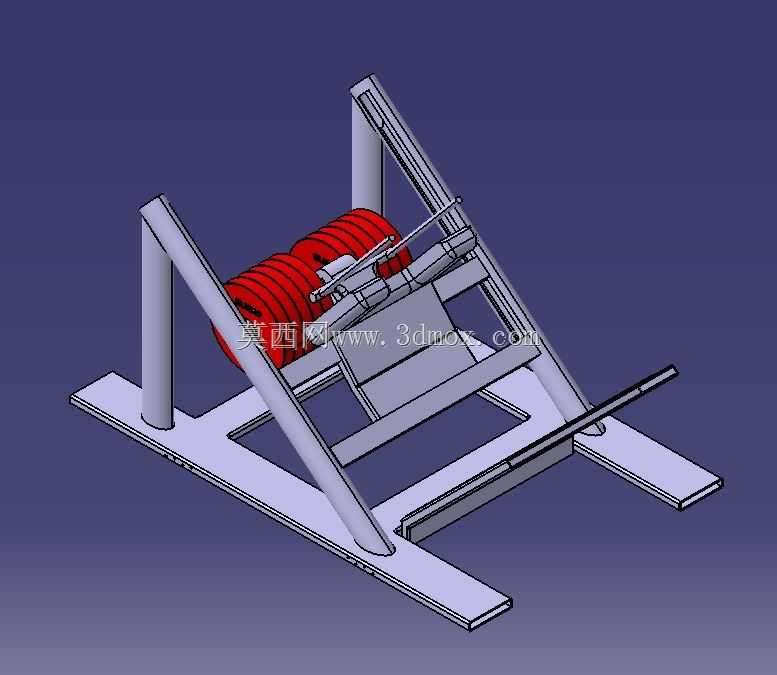

　　从结构设计逻辑来看，机架主体采用矩形钢管焊接成型，底部设置两根平行的纵向支撑底梁，底梁向前后方向延伸足够长度，保证训练过程中整机的抗倾覆稳定性，即使使用者施加最大蹬踏力时，机架也不会出现翘头或侧翻风险。倾斜设置的主立柱与底梁呈固定夹角，靠背组件安装在主立柱上部，靠背的倾斜角度经过人体工学测算，匹配普通人训练时的躯干姿态，避免腰部出现悬空或过度弯折的情况。踏板组件通过线性导轨与机架的倾斜滑道连接，导轨采用耐磨钢材制作，滑动副配合间隙控制在合理范围，既保证踏板滑动顺畅无卡滞，又不会出现过大的横向晃动影响训练发力。配重块组安装在机架的上部导向杆上，通过钢索与滑轮组传递拉力，将配重块的垂直重力转化为踏板沿倾斜方向的运动阻力，滑轮组的排布经过走线优化，钢索走向顺滑无锐角弯折，能有效降低钢索的磨损速率，延长易损件的更换周期。

　　从安装边界与尺寸适配角度，设备整体占地长度约2.2米，宽度约1.1米，安装时需要在设备前后各预留至少0.5米的操作空间，供使用者上下设备以及训练时肢体伸展，设备总高度约1.6米，对安装场地的层高要求较低，常规2.8米层高的室内空间即可正常安装使用，无需特殊的场地改造。踏板表面设置防滑纹理结构，避免训练时脚底打滑出现安全隐患，踏板的位置可根据使用者的腿长做小幅调整，适配不同身高人群的训练姿态需求。配重块组采用标准铸铁配重片堆叠设计，每片配重的重量统一，负载调节档位清晰，使用者可根据自身训练水平选择合适的训练重量。设备的所有钢结构连接处均采用满焊工艺，焊后做打磨除锈与喷塑处理，既保证结构连接强度，又能避免长期使用过程中出现锈蚀掉漆的问题，扶手位置设置在使用者胸部两侧的机架上，训练时可双手抓握扶手稳定上半身，避免发力时躯干出现移位。

　　在结构细节设计上，导轨的两端设置有限位缓冲块，当踏板滑动到行程两端时，缓冲块可吸收冲击载荷，避免金属部件硬碰撞产生异响与结构损伤，钢索的端部设置有可调张紧结构，长期使用出现钢索松弛时，可通过调节螺栓调整张紧度，保证力传递的直接性，不会出现空程虚位影响训练手感。配重导向杆采用光滑圆钢制作，配重片内孔与导向杆间隙配合，配重块升降过程顺畅无卡滞，导向杆顶端设置有限位端盖，避免配重块脱出导向杆。整个设备的结构没有复杂的传动部件，日常维护仅需定期检查钢索磨损情况、在导轨滑动面涂抹润滑脂、紧固连接螺栓即可，维护成本较低，适合高频次使用的公共健身场景。
