NASA新跨音速风洞试验段结构设计

　　跨音速风洞作为航空航天领域气动性能验证的核心地面试验设施，其试验段的结构设计直接决定了流场品质与测试效率，本次呈现的可快速更换式跨音速风洞试验段结构，正是针对现有试验设施换型效率低、准备周期长的痛点完成的结构方案。从实际工程应用场景来看，这类试验段主要服务于飞行器缩比模型、高速运载装备外形件的跨音速区间气动参数采集，覆盖马赫数0.8到1.2这一飞行器阻力发散、激波干扰最显著的飞行包线区间，是航空研发单位、高校气动实验室开展基础研究与型号验证的核心载体。

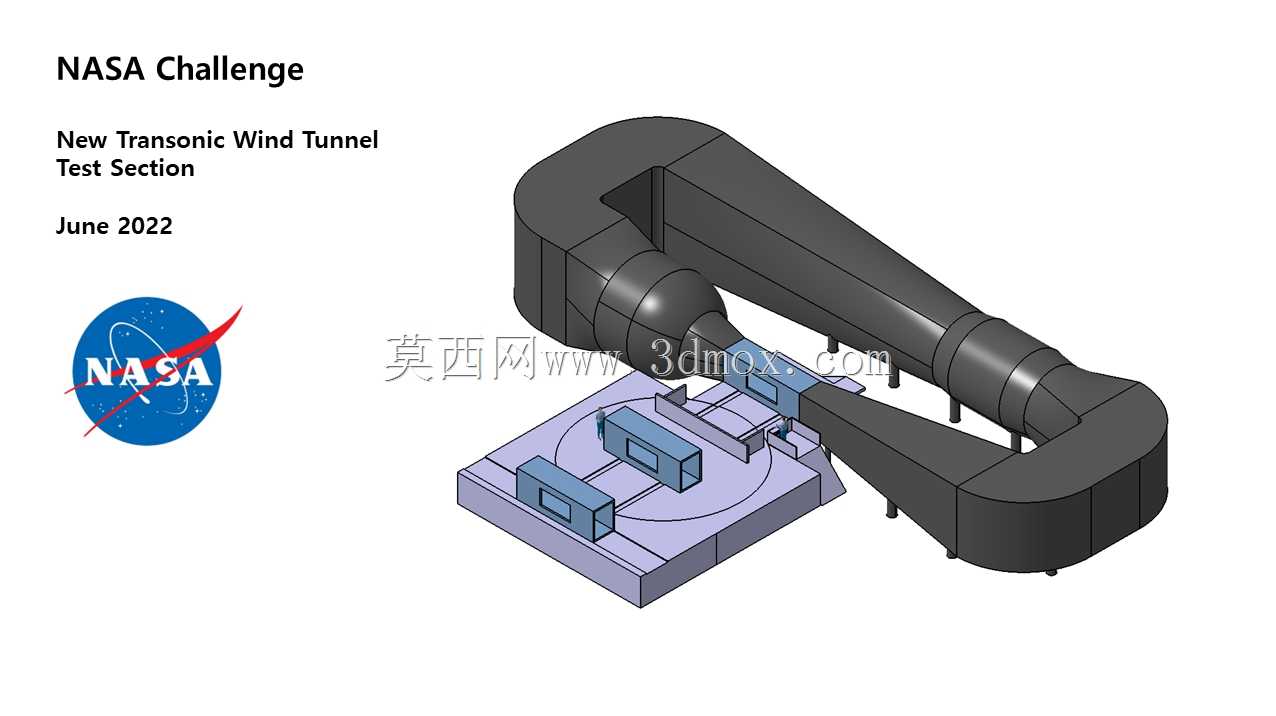

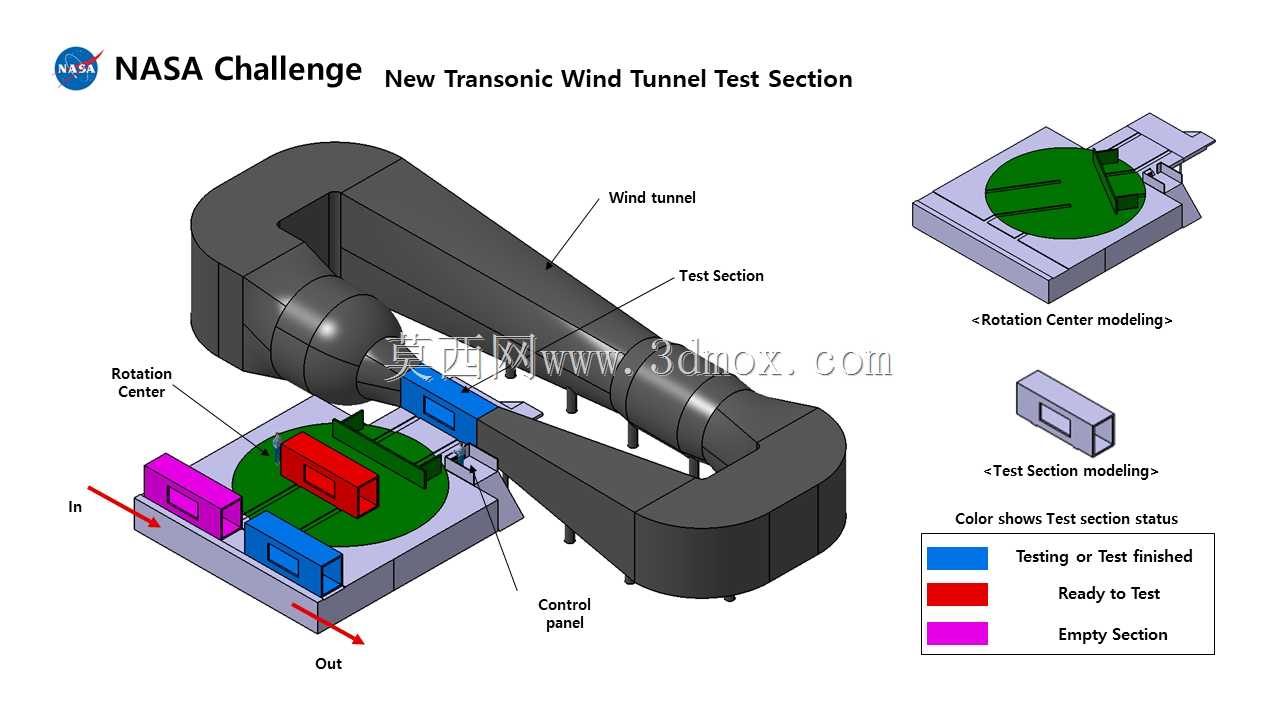

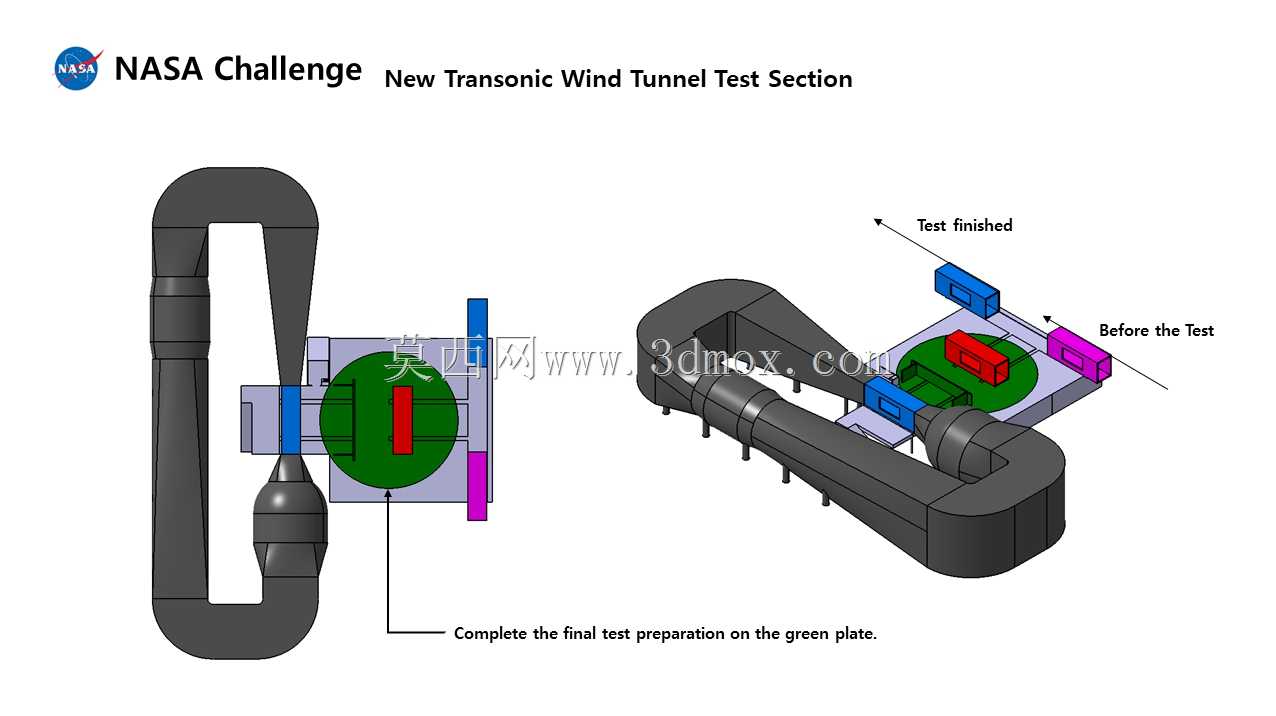

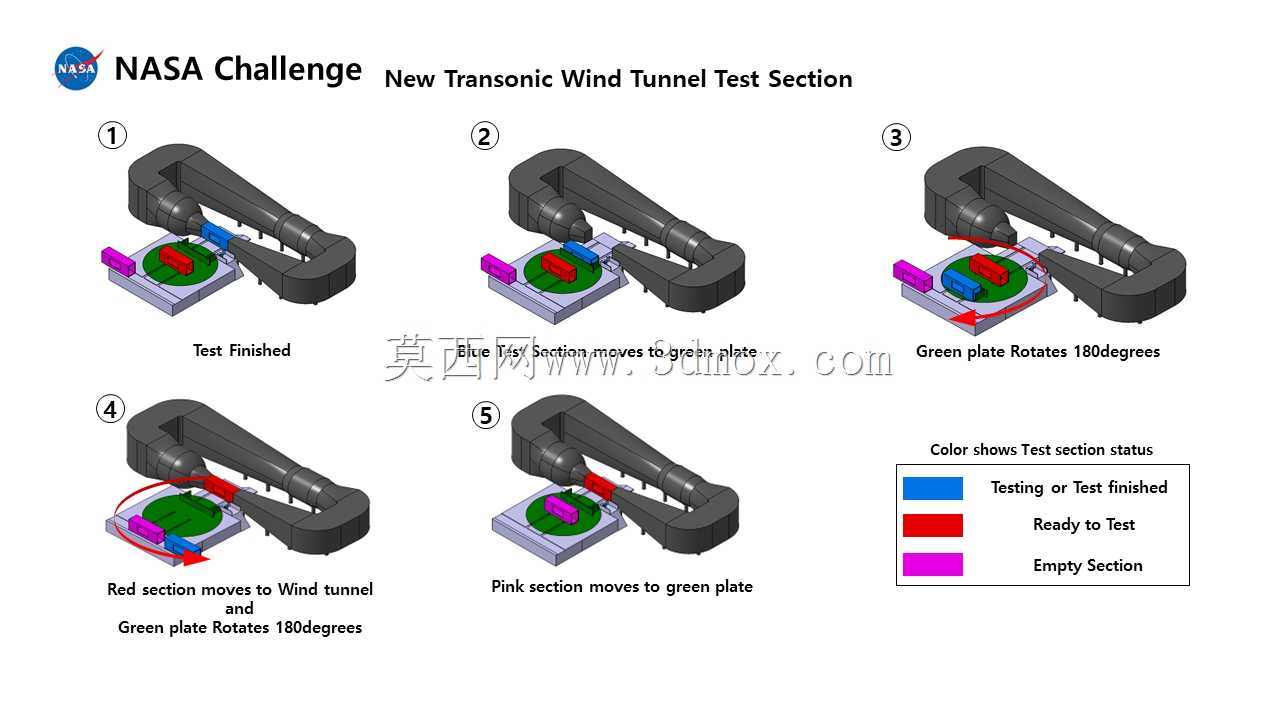

　　整套结构的核心功能特性围绕测试准备效率提升设计，配置的旋转板机构是整个结构的设计核心，区别于传统试验段需要整体吊装拆卸、重新对接密封面的换型流程，该结构在完成单轮测试准备后，可通过旋转板的工位切换，直接完成不同试验段模块的快速更换，无需反复调整风洞主回路的对接同轴度，也不用重新做全回路的密封检漏，能大幅压缩不同测试项目之间的准备周期。测试准备工位设置在旋转板旁侧的平台区域，也就是结构示意中的绿色板安装位，该区域预留了标准的模型安装接口、传感器走线通道与测压管路排布空间，测试人员可在不占用风洞主运行回路的前提下，提前完成试验模型的装夹、传感器校准、管路连接等全部准备工作，待上一轮测试结束后，旋转板动作即可将准备完成的试验段送入风洞主回路，直接进入测试流程。

　　从结构设计思路来看，整个试验段采用了回路式的整体布局，上下两个回流弯段做了等截面过渡设计，避免流道截面突变引发的气流分离，保证进入试验段的流场均匀度满足气动测试的湍流度要求。旋转板的承载底座采用了大尺寸方形平台结构，底部设置了均匀分布的支撑脚，既可以保证旋转动作的稳定性，也能抵消风洞运行时高速气流产生的脉动载荷，避免结构振动传递到测试模型上影响数据采集精度。两个试验段安装位在旋转板上呈对称布置，对接面采用了统一的标准法兰接口，密封槽、定位销孔的位置完全一致，保证不同功能的试验段模块都可以实现无差别快速对接，不管是开展常规的测力试验、测压试验，还是流场显示试验，都可以通过更换对应模块快速适配。

　　在外形尺寸与安装边界方面，整套试验段结构的主体回流通道采用大曲率弯段设计，整体外轮廓的长宽尺寸适配常规中等口径跨音速风洞的安装空间，旋转板的回转半径经过严格核算，保证旋转动作过程中不会与风洞主洞体、周边的测试辅助设备发生干涉。测试准备工位的操作空间预留了足够的人员操作距离，平台高度与常规试验操作平台齐平，方便测试人员完成模型装夹、设备调试等操作。回流通道的截面尺寸与试验段的有效测试截面保持连续过渡，不会出现流道的突然扩张或收缩，从结构层面保证了试验段核心区域的流场品质，能够满足跨音速区间测试对流场均匀性、方向场偏差的严苛要求。

　　整套结构的细节设计也充分考虑了工程实际使用需求，旋转板的驱动位置做了隐藏式布置，不会突出到流道内部影响气流流动，各段壳体的连接位置都设置了加强筋结构，既可以降低结构整体重量，也能承受高速气流运行时产生的压差载荷，避免壳体发生变形影响流道精度。测试准备区域的平台表面设置了标准的T型槽接口，可以适配不同尺寸的模型安装支架，满足不同缩比比例试验模型的装夹需求，不用额外制作过渡安装板，进一步提升了测试准备的效率。
