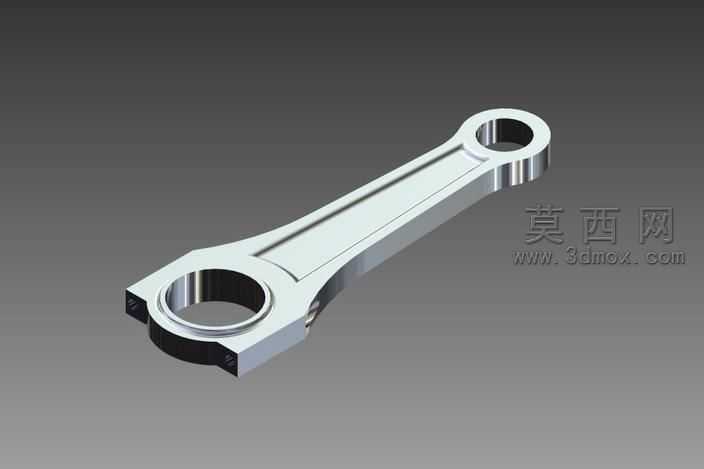

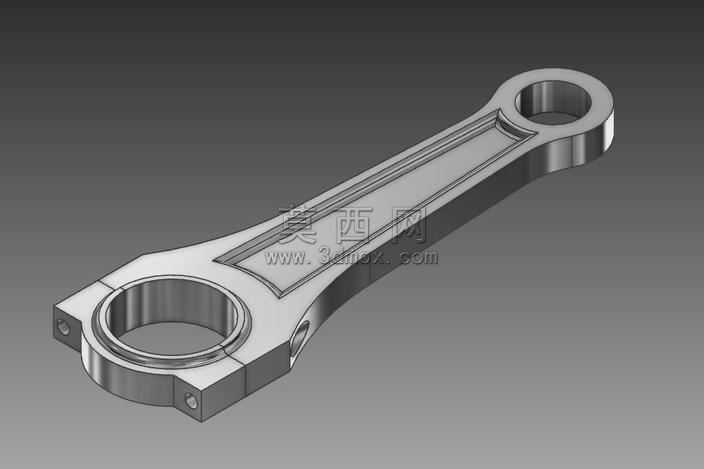

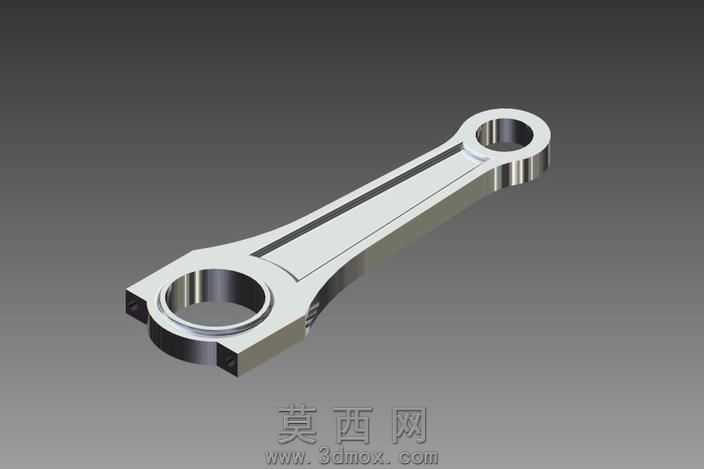

发动机连杆高精度三维结构设计

本作品为发动机连杆的三维参数化建模成果，建模过程严格遵循内燃机连杆的实际工程设计规范，首先通过草图绘制精准定位连杆大小头的中心距，确定大头孔与小头孔的公称直径、杆身的过渡轮廓参数，采用对称约束保证连杆整体结构的对中性，避免后续装配出现动平衡偏差。建模阶段先构建连杆的基础实体，对大小头的安装孔位进行精确切除，针对杆身采用变截面工字型结构设计，在保证整体结构强度的前提下有效降低构件自重，减少发动机运转过程中的往复惯性力。材质渲染环节选用高强度锻钢的金属材质参数，调整金属粗糙度、反射率与环境光遮蔽效果，还原锻钢构件经机加工后的金属光泽与表面质感，对大小头的轴瓦安装位做差异化材质区分，凸显装配配合面的加工精度特征。结构设计上充分考虑连杆的实际工况需求，大头采用分体式结构预留连杆盖的装配定位结构，小头端预留衬套安装的台阶位，杆身与大小头的衔接处采用大圆角平滑过渡，避免应力集中导致的构件疲劳损坏，所有过渡曲面均做连续性处理，保证曲面光顺无突兀折角。设计思路围绕发动机曲柄连杆机构的运动特性展开，精准匹配活塞销与曲柄销的装配尺寸，确保连杆在往复运动与旋转运动的转换过程中运行顺畅，建模全程保留完整的参数化特征，可根据不同排量发动机的性能需求快速调整中心距、孔径、杆身厚度等核心参数，适配不同机型的设计迭代需求，模型完成后经干涉检查验证，各装配位尺寸公差符合机械设计标准，可直接用于虚拟装配验证、运动仿真分析以及工程图纸的导出工作。
