摩托车传动用网状辐条皮带轮三维设计

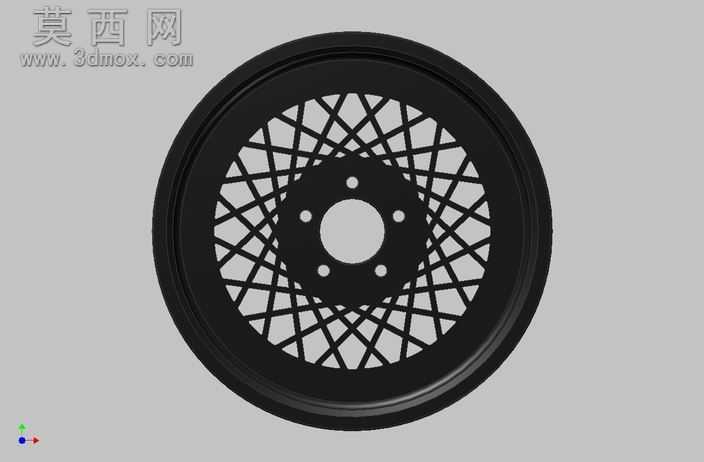

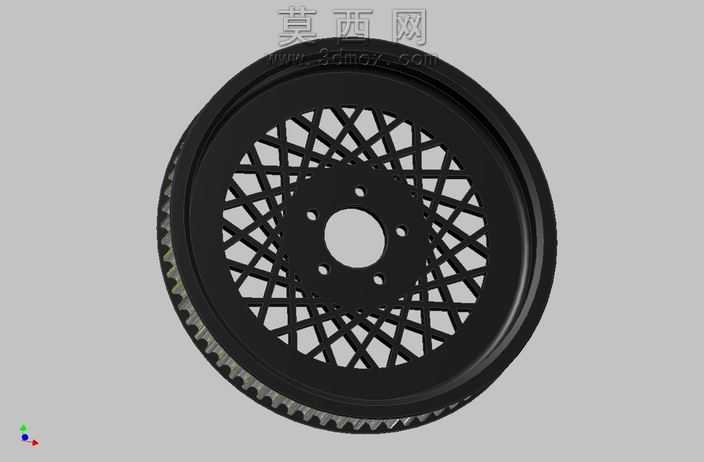

该皮带轮采用三维参数化建模方式完成整体设计，建模过程中优先保证传动结构的合理性与加工可行性，首先绘制轮体的基准旋转截面，通过旋转特征生成带轮的基础轮缘与轮毂基体，轮缘部分严格匹配皮带传动的配合尺寸，保证后续装配使用时皮带与轮槽的贴合度，避免传动过程中出现打滑、偏移的问题。轮毂中心设置标准安装轴孔，轴孔周边均匀分布六个安装定位孔，用于实现带轮与动力输出轴的紧固连接，孔位尺寸经过公差校验，可满足常规摩托车传动系统的装配精度要求。轮辐部分采用交错网状辐条结构设计，区别于传统实心辐板或直辐条带轮，这种网状结构在保证轮体整体结构强度的前提下，大幅降低了带轮的自身重量，减少传动过程中的转动惯量，提升动力响应速度；建模时通过阵列、镜像等特征操作保证每根辐条的尺寸一致性，辐条与轮缘、轮毂的衔接位置均做了圆角过渡处理，避免应力集中导致的结构断裂问题，提升零件的使用寿命。材质设定上，轮体整体采用高强度铝合金材质，表面做哑光黑色硬质阳极氧化处理，既保证了零件的耐磨、耐腐蚀性能，也兼顾了外观的质感表现，渲染阶段通过调整材质的粗糙度、反光度参数，还原金属氧化层的真实视觉效果，同时添加合理的环境光照与阴影效果，清晰展现网状辐条的交错结构层次与轮体的立体轮廓。设计过程中充分考虑了传动零件的动平衡要求，所有结构均以轮体中心轴为基准做对称分布，避免高速转动时出现偏心震动的问题，整体结构兼顾了传动实用性与轻量化设计需求，适配摩托车等对部件重量、外观有较高要求的传动场景。
