不锈钢低压泄压阀AV619结构设计

　　在小型工业供气系统、实验室气路以及低压储配单元的设计选型中，超压泄放元件的选型往往容易被忽略，但恰恰是这类元件决定了整套系统的压力边界安全。这款AV619型泄压阀针对0.0725至7.25psi的极低压力区间设计，主体采用不锈钢材质加工，适配多数无强腐蚀的气体、低压流体工况，专门用于排出储气罐、工艺管道以及配套设备内部的多余压力，避免系统因憋压出现密封失效、管路变形甚至爆裂的风险。

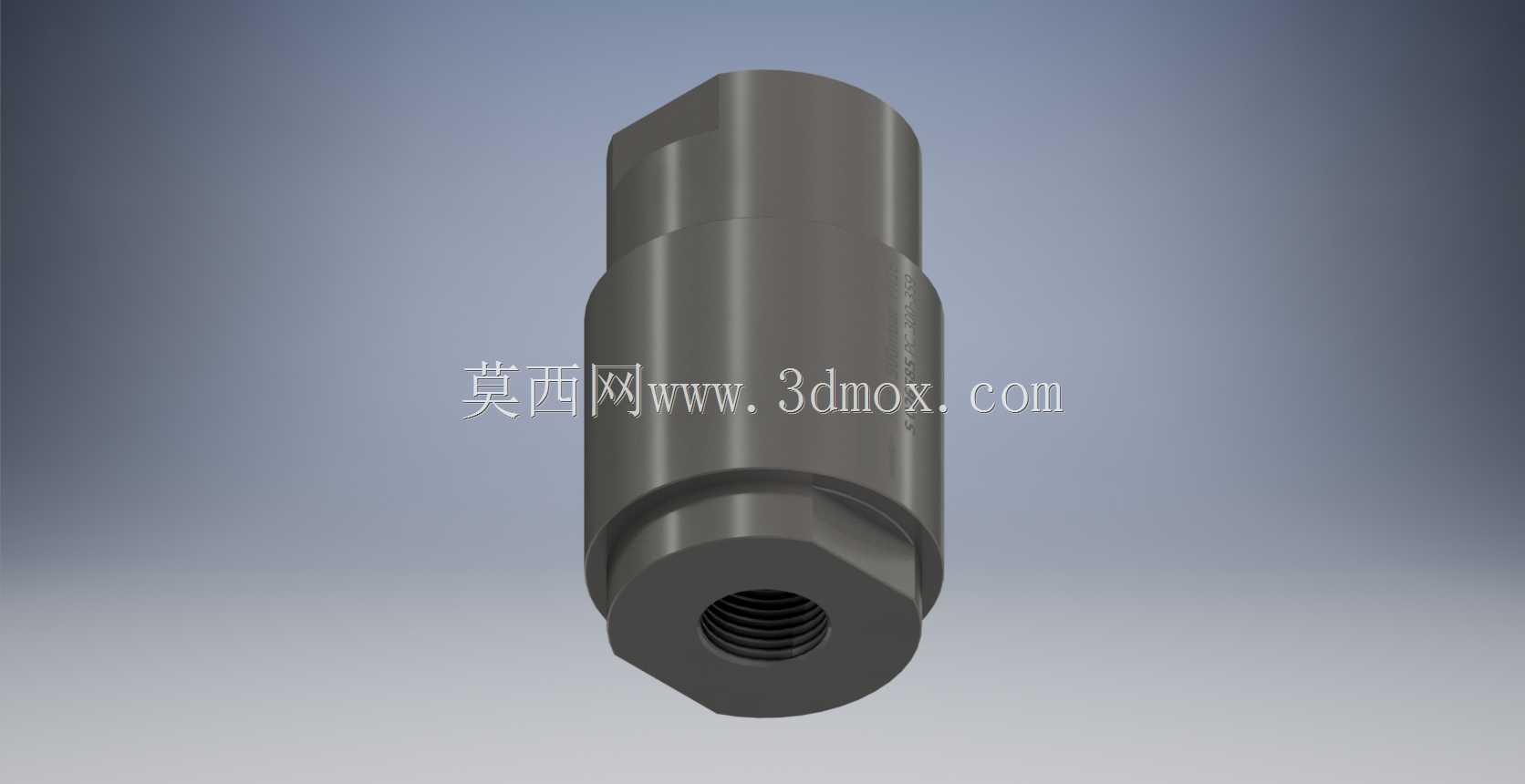

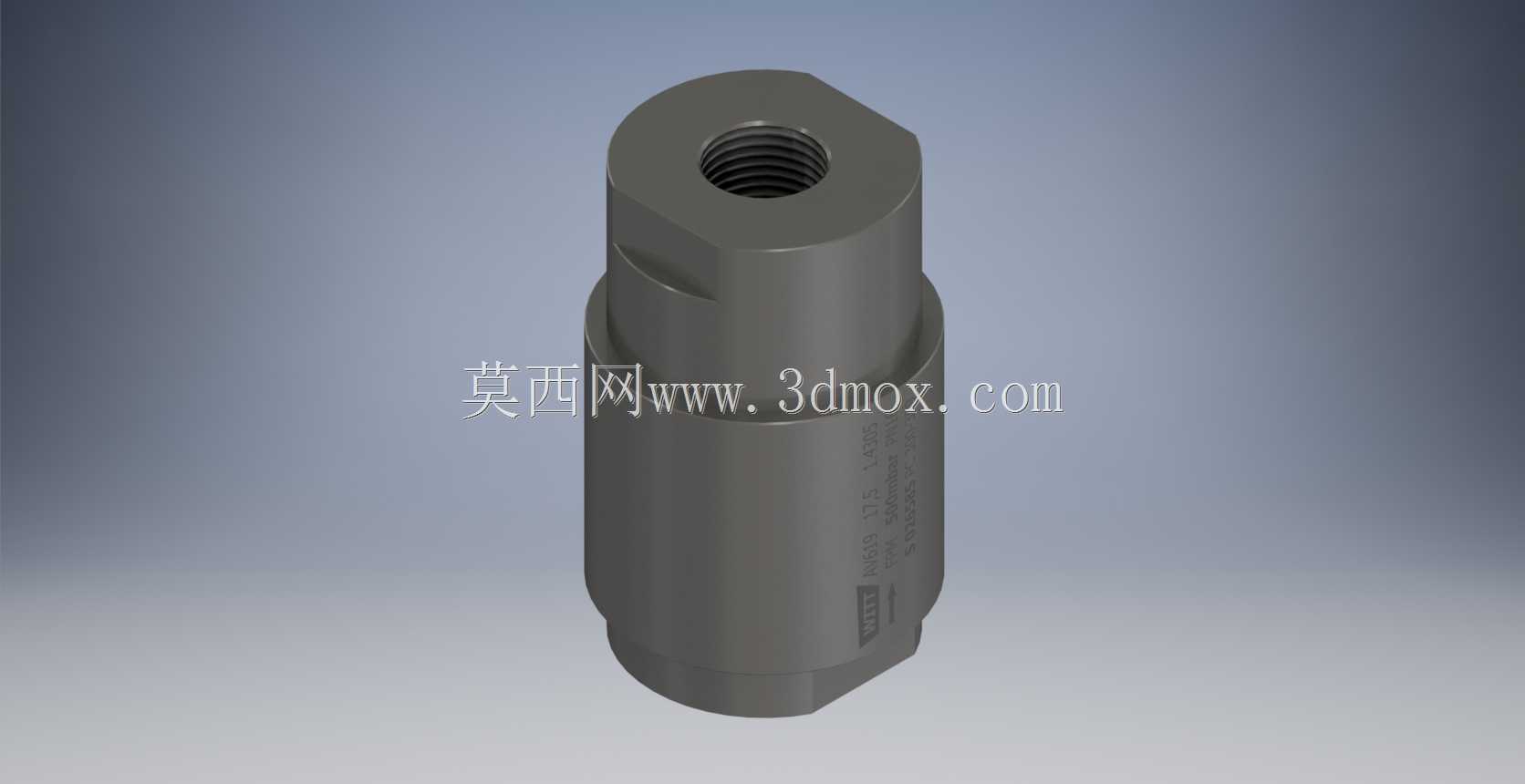

　　从结构设计逻辑来看，这款阀采用了直动式泄放结构，没有复杂的先导控制回路，整体外形为阶梯轴式圆柱结构，上端加工有内螺纹接口用于连接泄放管路，下部外圆做了防滑的扁位结构，方便安装时用扳手夹持拧紧，不会出现阀体跟转的问题。整体外轮廓没有多余的突出结构，安装时不需要预留太大的侧向操作空间，对于紧凑布置的气路面板、小型罐顶安装场景非常友好。设计时特意将阀内的运动部件做了轻量化处理，弹簧刚度匹配低压开启的需求，不会出现低压工况下阀瓣卡滞、开启压力偏差过大的问题，当系统压力超过设定值时，阀瓣会自动抬升，从侧部或者上部的泄放通道排出多余介质，待系统压力回落至安全区间后自动回座密封，不需要人工手动复位，减少日常运维的工作量。

　　实际工程应用中，这类低压泄压阀常被用在沼气储柜、小型氮气缓冲罐、实验室分析仪器气路、低压气动控制系统的末端保护位置，区别于高压工况的泄压阀，低压工况下的密封可靠性更考验设计细节——如果密封面比压设计过大，会导致开启压力飘高，超压时无法及时泄放；如果比压过小，正常工作压力下就会出现内漏，造成介质浪费甚至触发下游的可燃气体报警。这款阀的密封副采用了软质密封搭配金属限位的结构，既保证了低压下的密封性能，又避免软质材料长期受压出现冷流变形，影响泄放压力的精度。

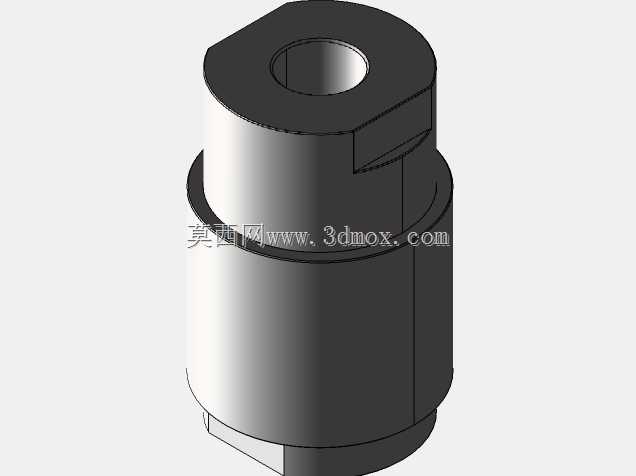

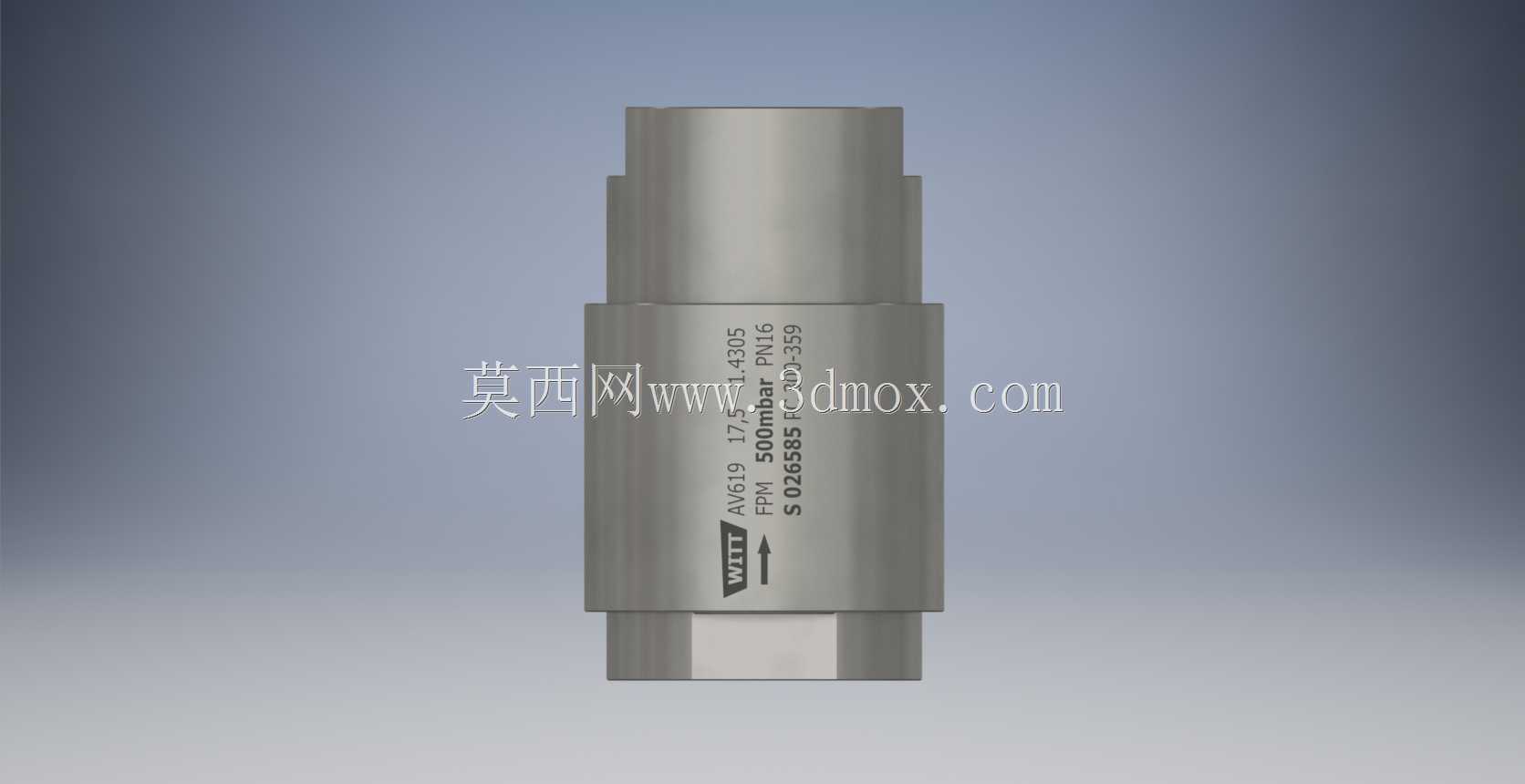

　　从安装边界来看，阀体上端的内螺纹为标准管螺纹规格，安装时只需要在对接的外螺纹上缠绕合适的密封带或者加装密封垫片，对准螺纹拧紧即可，下部的连接端同样采用标准管螺纹，可直接拧在罐体的预留接口或者管道的三通接头上，不需要额外制作过渡安装板。整体长度控制在紧凑范围内，即使是在密集排布的阀组面板上，也不会和旁边的截止阀、压力表、过滤器等元件产生安装干涉。建模时还原了阀体表面的标识刻印位置、扁位的加工尺寸、螺纹的有效旋合长度，在做整套气路的装配干涉检查时，可以直接导入装配体，不需要再额外做简化处理，能够准确模拟实际安装后的空间占用情况，避免现场安装时才发现元件碰撞、操作空间不足的问题。

　　对于做低压流体系统设计的工程师来说，这类小通径低压泄压阀的参数匹配很关键，选型时除了要确认开启压力区间，还要关注阀体的材质兼容性、接口尺寸、泄放流量是否满足系统的最大超压泄放量要求，这款不锈钢材质的阀体可以适配多数常见的工业气体、清水以及弱腐蚀性流体，在常规的工业环境下不需要额外做表面防腐处理，长期使用的稳定性更好。建模过程中对内部的流道做了等比例还原，如果需要做泄放过程的流场仿真，也可以直接提取内部流道网格，分析不同开启高度下的泄放能力、流阻特性，为整套系统的压力安全计算提供准确的模型支撑。
