2.54mm螺距直插光敏电阻结构设计

　　在消费电子、工业光控设备、智能照明、安防感应装置的电路设计环节，直插式光敏电阻是应用频次极高的被动感光元件，这类元件的三维建模精度，直接影响PCB Layout阶段的封装匹配度、整机装配阶段的干涉排查效率，以及小批量试产阶段的工装夹具适配性。本次建模的这款螺距2.54mm的直插LDR，完全贴合行业通用直插元件的安装规范，建模过程中优先还原了量产元件的真实结构边界，没有做理想化的结构简化，能直接用于电路板虚拟装配、结构件避位设计、波峰焊治具定位等工程场景。

　　从实际使用场景来看，这类光敏电阻常被布置在设备外壳的感光开孔位置，用于感知环境光照强度变化，实现光控开关、屏幕亮度自动调节、安防设备光线触发、夜间警示装置自动启停等功能。设计建模时首先确定了引脚的核心参数：两根平行直插引脚的中心间距严格控制为2.54mm，匹配通用面包板、标准洞洞板以及常规PCB直插封装的孔位间距，引脚直径采用行业通用的0.5mm规格，引脚长度预留了足够的板后焊接余量，同时考虑到波峰焊过程中引脚的吃锡高度，建模时将引脚伸出本体的长度做了冗余设计，避免实际生产中出现引脚过短无法上锡、过长导致剪脚工序额外增加工作量的问题。

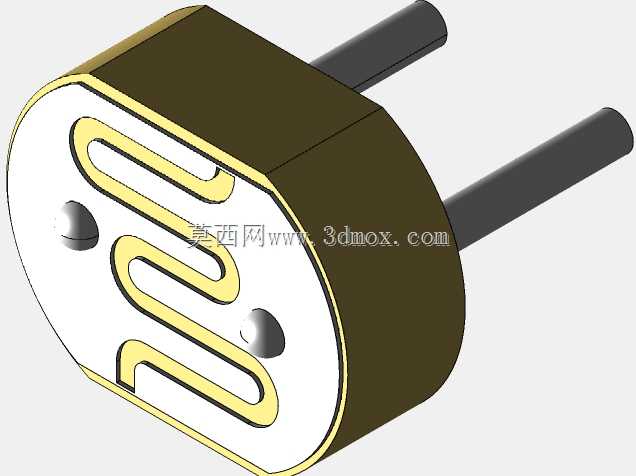

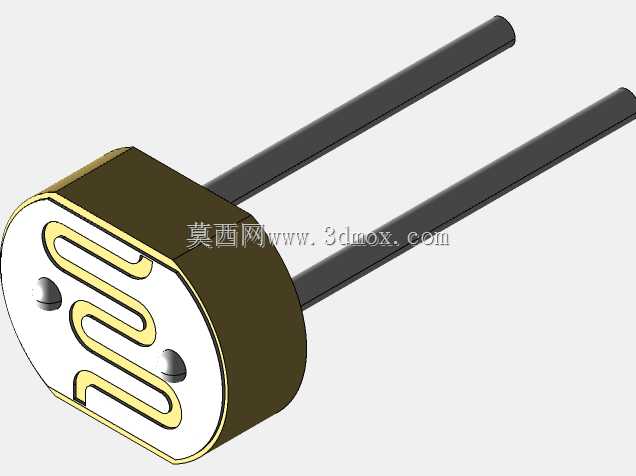

　　元件本体部分的建模还原了量产产品的真实外形：头部感光面采用圆形封装结构，感光区域的蛇形光敏电阻走线完全复刻真实元件的排布形态，封装外壳的侧边做了微小的倒角处理，还原注塑封装的工艺特征，避免建模时出现尖锐直角导致的工程图加工标注歧义。本体与引脚的衔接位置做了封胶结构的还原，真实还原量产元件引脚与塑封本体结合处的凸台结构，这个细节在做PCB与外壳装配间隙校核时非常关键——很多新手建模时会忽略这个凸台，导致设计的外壳感光孔与元件本体间隙预留不足，装配时出现元件被顶起、引脚虚焊的问题。

　　建模过程中特意区分了不同部位的材质特征：感光面的半透明封装层、塑封本体的深色阻光层、金属引脚的镀锡层、感光区域的硫化镉光敏层，都做了独立的特征分组，方便后续做结构干涉检查时快速隐藏对应部位，也能在做产品渲染展示时直接赋予对应材质，不需要二次拆分模型。在安装边界的尺寸控制上，本体的直径、本体厚度、引脚伸出本体的垂直高度都严格参照量产物料的手册公差做了中位值建模，既没有取公差上限导致装配时出现干涉，也没有取公差下限导致虚拟装配的间隙值与实际生产偏差过大。

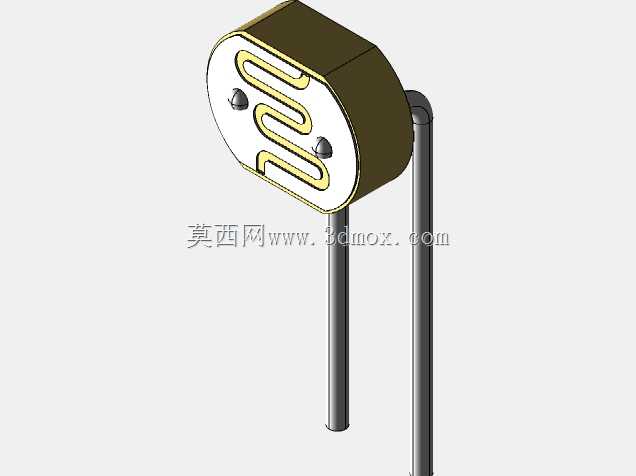

　　针对结构设计从业者的实际使用需求，这个模型在引脚根部做了可编辑的特征预留，如果设计中需要对引脚做打弯处理适配特殊安装位，可以直接通过编辑特征调整引脚的弯曲角度、弯曲位置，不需要重新绘制引脚轮廓。同时感光面的基准平面与引脚的垂直基准做了严格的垂直约束，确保在装配到PCB板上时，感光面能与PCB板面保持平行，避免出现感光角度偏移导致的光线感应灵敏度偏差问题。在做整机结构的光线传导模拟时，这个模型的感光面位置可以直接作为光线接收的基准面，辅助校核外壳感光开孔的位置、大小、深度是否满足光线入射的角度要求，避免出现开孔遮挡感光面导致元件灵敏度不达标的问题。

　　很多工程师在选型直插光敏电阻时，往往只关注感光波长、亮阻暗阻等电气参数，忽略结构尺寸与安装空间的匹配性，导致打样后才发现元件高度超出外壳内部空间、引脚间距与PCB封装不匹配、本体与周边贴片元件出现干涉等问题，这个高精度的三维模型可以在设计阶段就完成所有结构匹配性的校核，减少打样迭代次数。比如在设计小夜灯产品时，可以将这个模型装配到PCB对应位置，模拟外壳罩装配后，感光面是否正对外壳的感光开孔，开孔的导光结构是否会在感光面形成阴影影响感应精度；在设计光控路灯的控制模块时，可以通过模型校核元件与周边继电器、电容等元件的安全间隙，避免波峰焊时出现连锡问题。

　　模型的所有特征都采用参数化建模方式构建，各个尺寸之间建立了关联约束，如果后续需要适配其他螺距规格的同类型LDR，只需要修改引脚间距参数、本体直径参数，就能快速衍生出对应规格的模型，不需要从零开始绘制。同时模型的坐标系原点设置在两根引脚的中心连线中点、与引脚轴线垂直的PCB安装平面上，导入到各类PCB设计软件、结构设计软件中时，可以直接捕捉原点进行装配定位，不需要额外调整模型的坐标位置，大幅提升设计效率。
