NASA RASSOR月壤采集滚筒勺组件结构

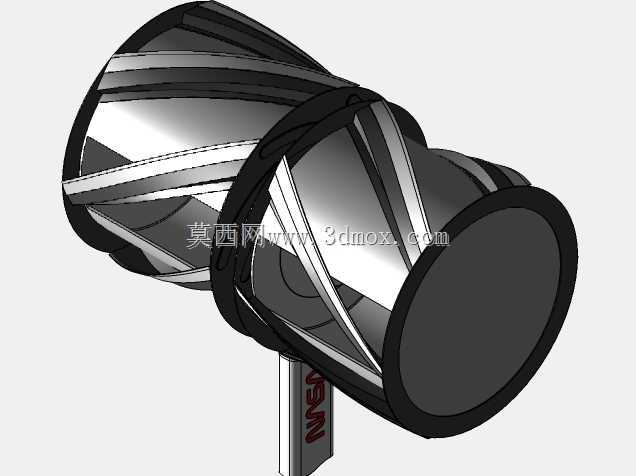

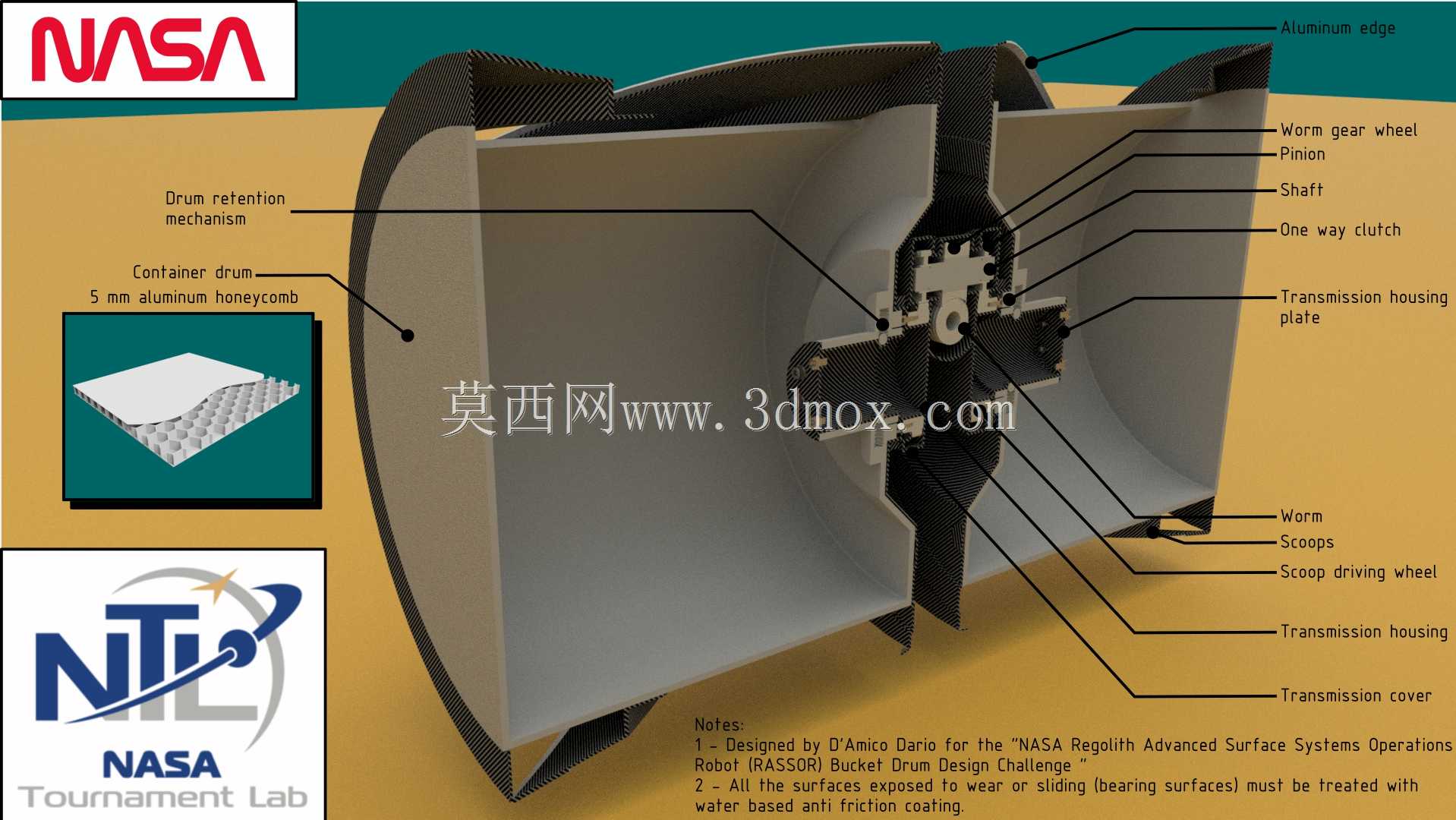

　　该组件面向地外天体表层采样作业场景设计，核心适配低重力环境下的星壤采集、转运作业需求，可直接搭载于行星表面移动探测平台，替代传统多自由度采样臂的复杂构型，通过单臂驱动即可完成采样、卸料全流程动作，大幅降低探测平台的负载冗余与控制复杂度。组件整体采用同轴对称布局，核心功能单元包含蜂窝结构储料滚筒、勺状采集铲、蜗轮蜗杆传动组、单向离合器、传动壳体、复位弹簧加载机构几个部分，各单元沿滚筒中心轴串联布置，无额外外伸传动链路，结构紧凑度适配深空探测载荷的严苛安装空间要求。从安装边界来看，组件最大外径控制在450mm，轴向最大长度340mm，满载状态下整体质量约3.3kg，单次作业最大储料容积34L，储料填充率可达100%，

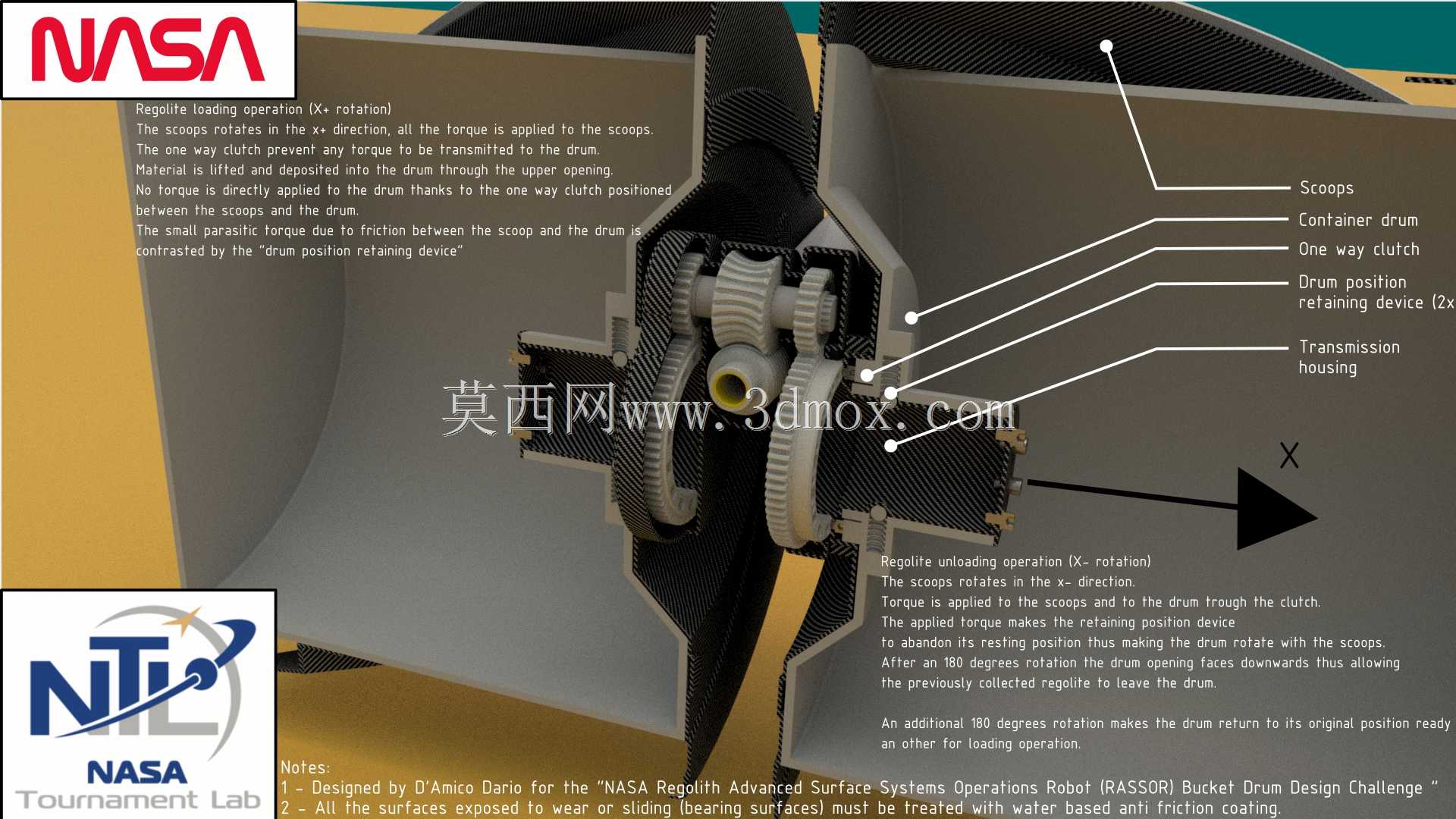

　　完全匹配小型星表探测车的搭载载荷上限，安装时仅需通过中心轴两端的传动连接座与驱动臂、驱动源对接，无需额外辅助支撑结构，装配公差适配常规航天机构件的加工精度等级。设计层面针对低重力作业特性做了专项适配：储料滚筒采用5mm厚铝蜂窝夹层结构成型，等效结构密度约160g/cm³，在保证滚筒抗冲击、抗磨损性能的前提下，最大限度降低结构自重，避免采样过程中因设备自重过大导致的星面沉陷问题；采集勺采用碳纤维模压成型，刃口做耐磨强化处理，可应对星壤中混杂的硬质岩屑颗粒刮擦，长期作业无明显刃口卷边、磨损问题。传动逻辑上采用单向离合器做动力路径切换，配合弹簧加载的定位球体实现作业状态的自动切换：当驱动单元带动组件沿+x方向旋转时，

　　单向离合器处于脱开状态，动力不会传递至滚筒本体，滚筒在弹簧加载球体的定位作用下保持开口朝上的固定姿态，采集勺随整体旋转过程中从星表铲取浮壤，物料沿勺体导流面直接进入滚筒内部存储，此过程中滚筒与铲斗之间无相对转动，不会因摩擦产生寄生扭矩，避免驱动单元做无用功；当组件旋转180度至卸料位时，单向离合器自动接合，动力直接传递至滚筒本体，克服弹簧定位球体的锁紧力带动滚筒同步旋转，此时滚筒开口朝下，内部存储的星壤在重力与离心力作用下自动排出至指定收纳容器；卸料完成后驱动单元带动组件反向旋转180度复位，单向离合器再次脱开，弹簧加载球体重新卡入定位槽，将滚筒锁止在开口朝上的初始采样姿态，等待下一轮采样循环。传动链路采用蜗轮蜗杆副做动力输入，

　　具备反向自锁特性，可避免非作业状态下滚筒受外力扰动出现意外转动，同时蜗轮蜗杆的大传动比特性可降低对驱动电机的扭矩输出要求，进一步缩减驱动单元的体积与重量。传动壳体采用分体式拼接结构，各传动部件均预留润滑脂存储腔，适配真空环境下的长期润滑需求，壳体外部做硬质阳极氧化处理，可抵御星表极端温差与宇宙射线辐照影响，避免材料性能过早衰减。组件的结构设计充分考虑了深空探测任务的可靠性要求，全链路无复杂电控元件，所有状态切换均通过机械结构自动完成，不存在电控失效导致的作业中断风险，同时整体零件数量较传统采样机构缩减40%以上，加工、装配难度更低，也更便于任务前的检测与维护。
