柱销式弹性联轴器结构三维设计

　　这类带弹性套的柱销联轴器，在中小功率传动场景里的应用覆盖度非常高，从常规输送线的驱动端连接，到中小型泵组、风机的电机与工作机对接，再到轻工设备的传动链路里都能见到它的身影，核心作用是在两根分离的传动轴之间传递旋转扭矩，同时补偿两轴安装时不可避免的同轴度误差，还能靠弹性元件缓冲传动过程中的冲击载荷，避免启动瞬间或者负载突变时的硬冲击直接传递到两端的轴承、轴系上，延长整套传动部件的使用寿命。

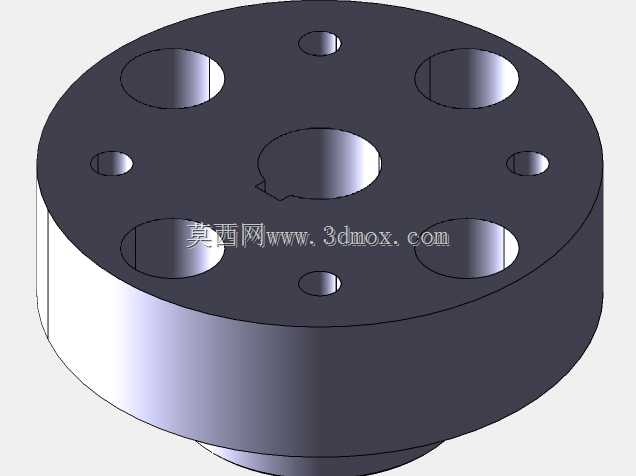

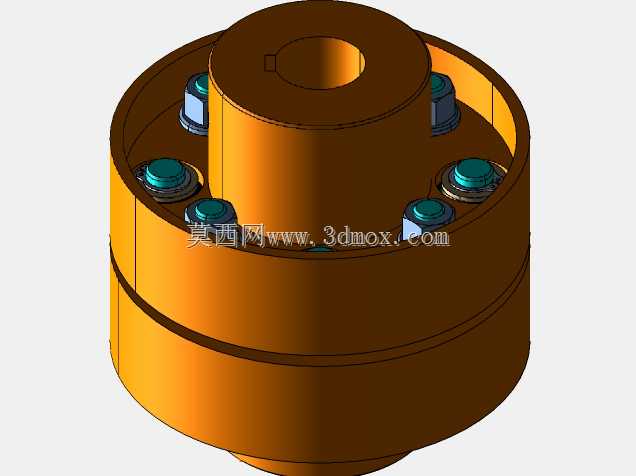

　　从结构设计逻辑来看，这个模型采用的是两半对合的分体式毂体结构，两个半联轴器分别通过轴孔与键槽和主动轴、从动轴配合固定，沿半联轴器的端面上均匀分布的柱销孔，用来穿装带弹性套的连接柱销，柱销一端固定在其中一个半毂上，另一端的弹性套嵌入另一半毂的对应销孔内，扭矩传递就是通过柱销挤压弹性套，再由弹性套将力传递到从动侧半毂来实现的，这种结构相比刚性凸缘联轴器，不需要安装时保证极高的对中精度，允许两轴之间存在少量的径向偏移、角向偏斜以及轴向窜动，对于现场安装调试的容错率更高，也能吸收一部分传动过程中的振动，降低整套设备运行时的噪音。

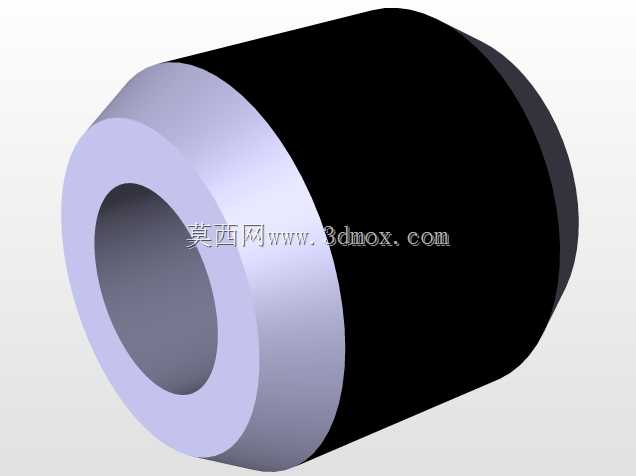

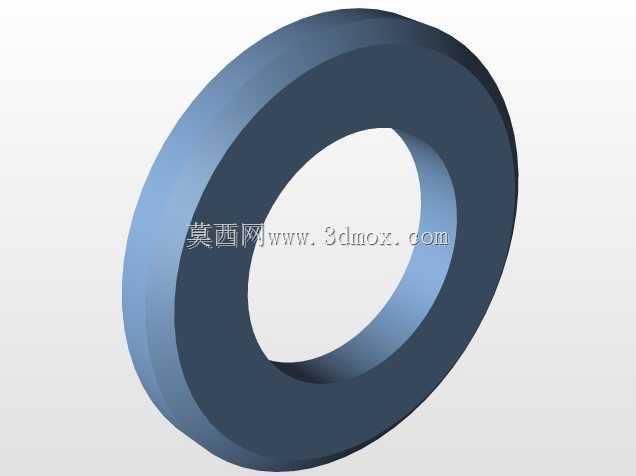

　　设计时首先要匹配的是轴孔直径的适配范围，这个模型的轴孔采用带键槽的圆柱形通孔，键槽的尺寸按照对应轴径的平键标准设计，保证扭矩传递时键连接的强度足够，不会出现滚键的问题；两个半毂的外径尺寸要匹配柱销的分布圆直径，柱销的数量根据传递的额定扭矩来确定，沿圆周均匀排布的柱销要保证受力均匀，每个柱销上套装的弹性套多采用耐油橡胶或者聚氨酯材质，过盈嵌入销孔内，既保证传力时的接触面积，也能在受冲击时产生微量变形来缓冲载荷。

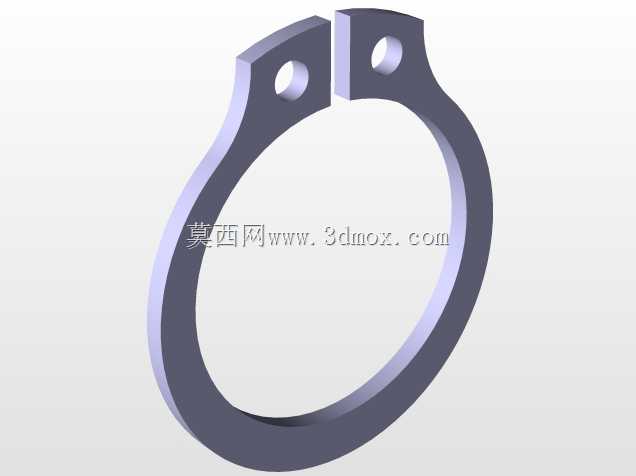

　　安装边界上，这类联轴器的轴向总长度要匹配两端设备轴伸的预留间距，安装时不需要大幅度移动两端的设备，只需要将两个半毂分别固定在两侧轴端，对齐销孔后装入柱销并锁紧端部的挡圈即可，后期维护时如果弹性套出现磨损，只需要拆开柱销更换弹性套，不需要整体移动电机或者工作机，维护成本比整体式的联轴器低很多。需要注意的是，这种结构的联轴器不适合用在重载、高速或者频繁正反转冲击极大的工况下，弹性套的耐温范围也有限，不能在高温或者有腐蚀性介质的环境里长期使用，设计选型时要根据实际传动的功率、转速、轴径以及工况冲击程度来匹配对应的规格，保证柱销的剪切强度、弹性套的挤压强度都在许用范围内，避免运行过程中出现柱销断裂、弹性套过早老化失效的问题。

　　建模过程中要重点保证柱销孔的位置度，沿圆周分布的销孔角度偏差要控制在公差范围内，否则安装时会出现柱销无法穿入、个别柱销受力过大的问题；两半毂的结合面要保证平整，安装贴合后不能出现过大的缝隙；轴孔与键槽的同轴度、对称度也要符合传动件的公差要求，避免装配后出现轴系卡滞、运转偏心振动的情况。另外柱销端部的固定结构要做防松设计，避免设备运转过程中紧固件松动脱落，引发设备故障。
