多级径向串联谐波减速传动结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:692568
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构
  • 多级径向串联谐波减速传动结构

  在精密传动领域,小空间内实现大减速比输出一直是结构设计的核心难点,常规行星减速结构在同减速比参数下,轴向尺寸与径向占用往往难以兼顾微型伺服、精密回转工位的安装需求,这款多级径向串联谐波传动结构,正是针对这类紧凑安装场景做的定向优化设计。从实际应用场景来看,这类传动结构可适配桌面级精密回转工作台、小型光学调整架、微型伺服执行末端、实验室精密送料机构等对安装空间有严格限制的工位,尤其是需要在有限径向尺寸内叠加大减速比,同时要求传动回差极小的场合,该结构的布局优势远高于常规同轴串联谐波结构。不同于传统谐波减速单级柔轮的布局,这款结构采用两级径向串联的谐波发生逻辑,第一级与第二级的波发生器沿轴向同轴排布,

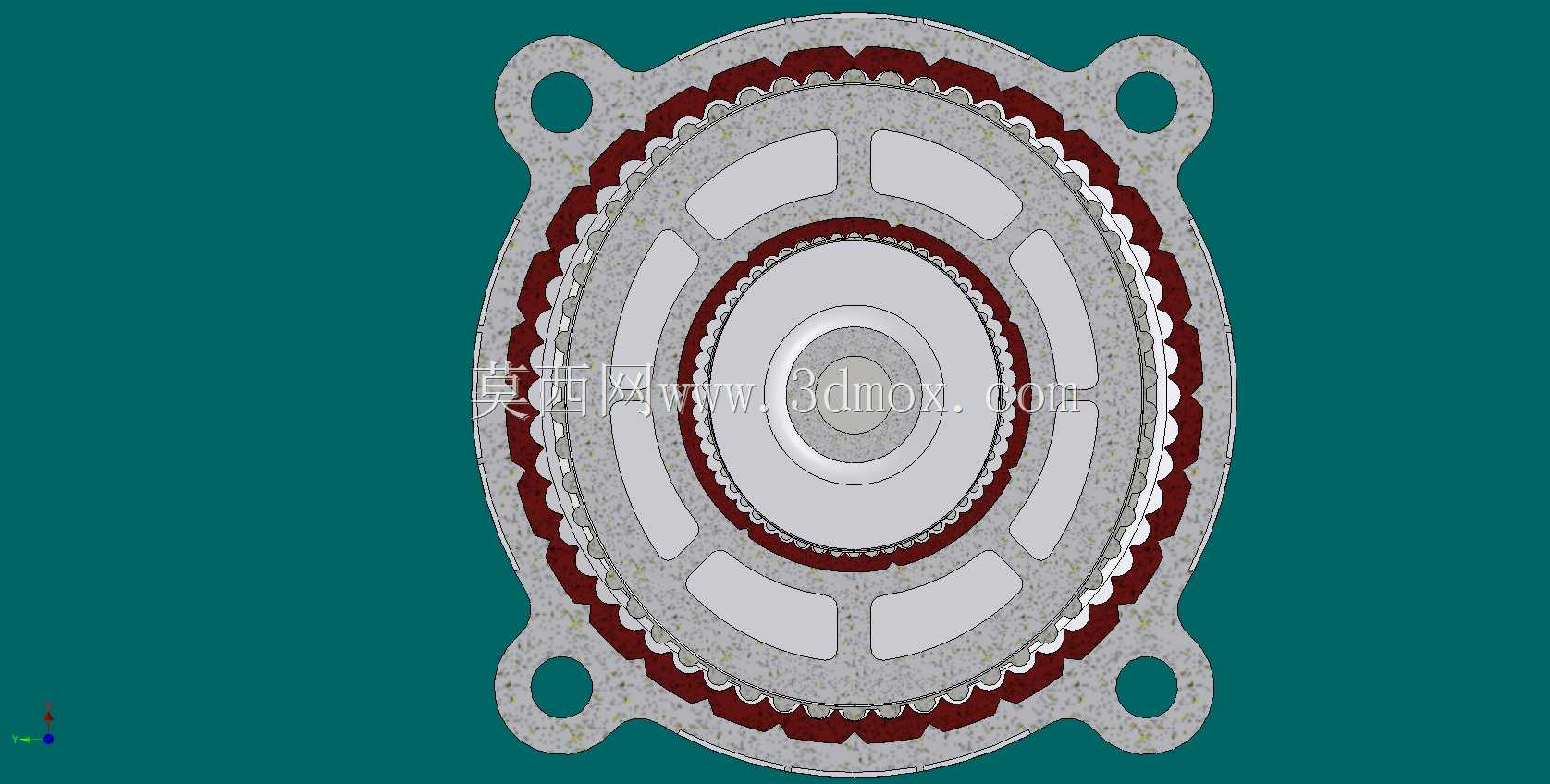

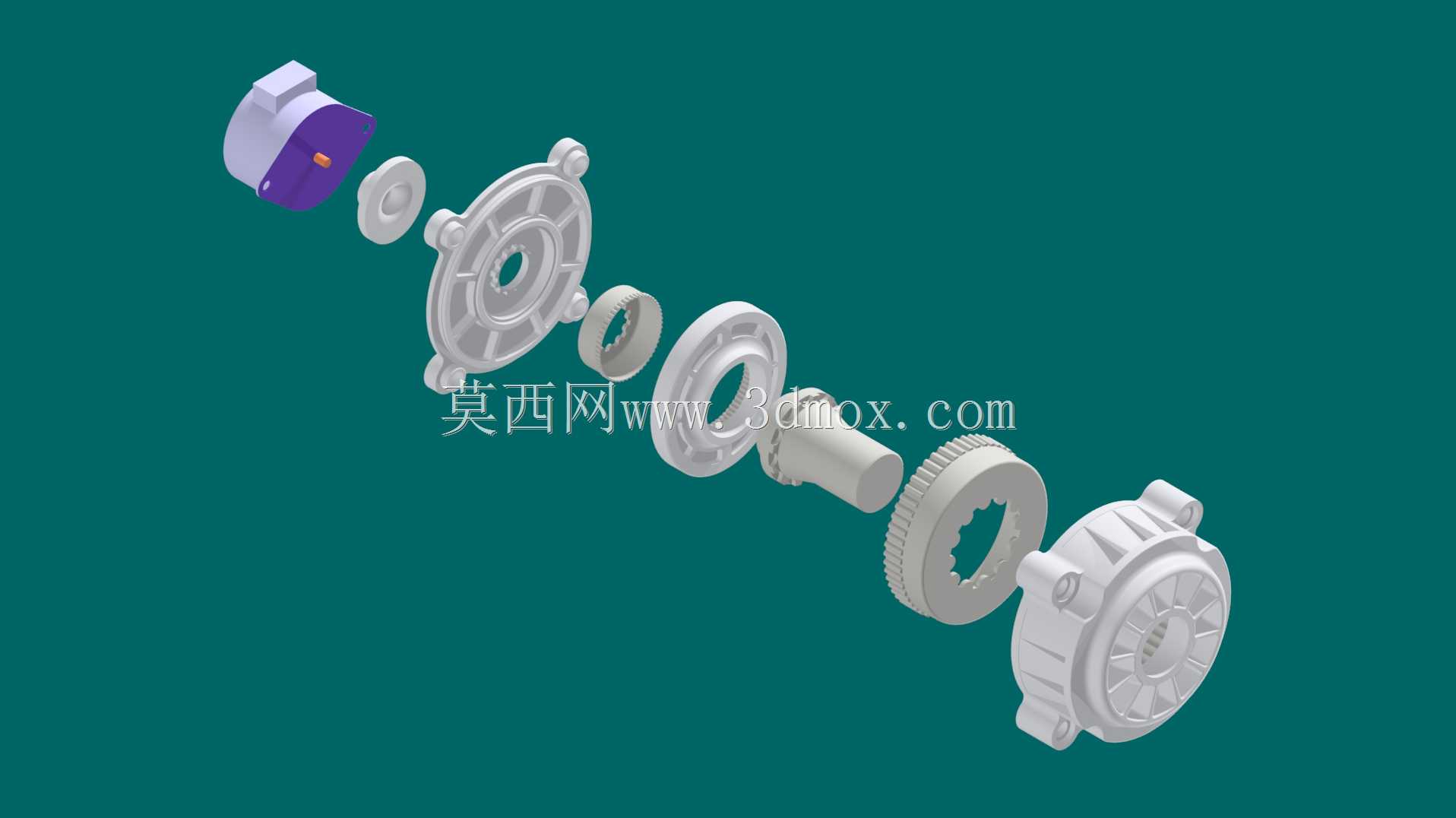

  但柔轮与刚轮的啮合副采用径向错位串联的方式,在不额外增加径向安装直径的前提下,将两级减速的传动比做叠乘输出,最终仅用七个核心装配零件就实现了超过2.7的总减速比叠乘效果,单级传动效率维持在80%到90%区间,综合传动效率可覆盖64%到81%的实际工况需求,输出扭矩区间可覆盖20320mNm到25700mNm,完全能满足小型精密执行端的负载要求。设计阶段完全摒弃了常规减速结构必备的滚针轴承、滚动轴承组件,所有配合滑动面均采用减摩涂层做润滑处理,不需要日常拆解做油脂补充维护,大幅降低了后期运维的复杂度。零件功能分配上做了高度集成,端盖同时承担轴承支撑、密封防护、输出连接三个功能,中间的柔轮支架同时兼顾两级传动的定位基准、扭矩传递、

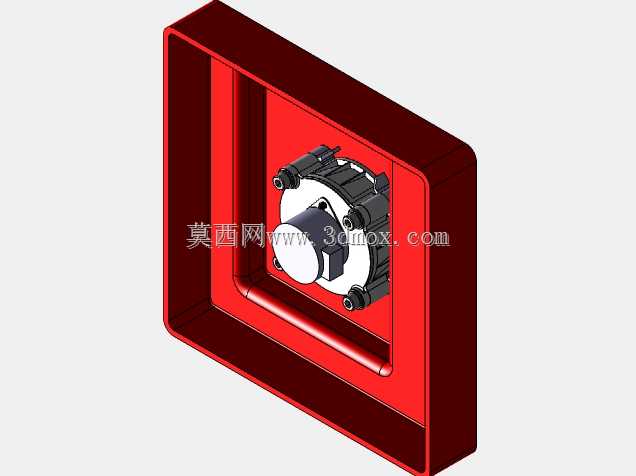

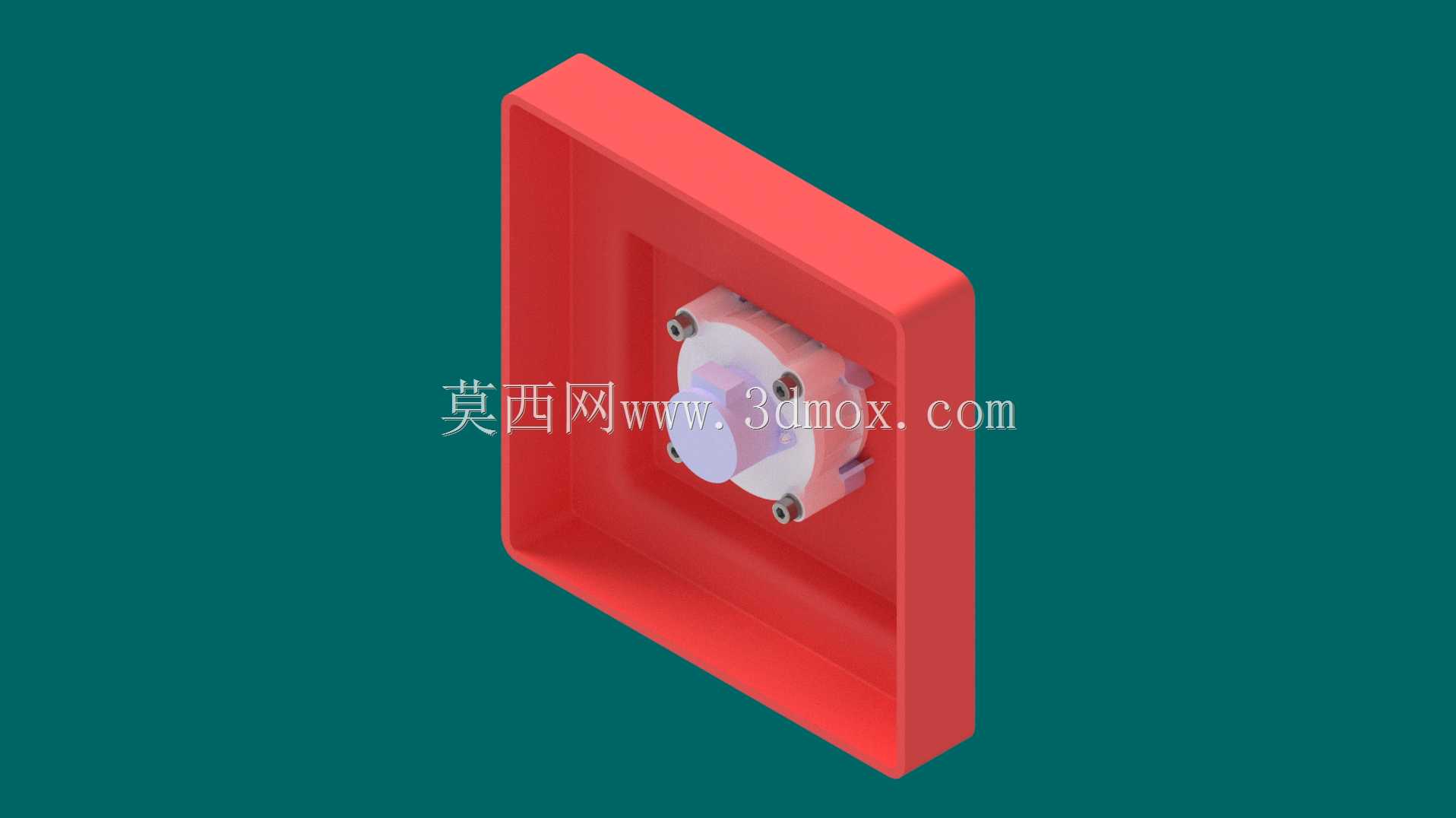

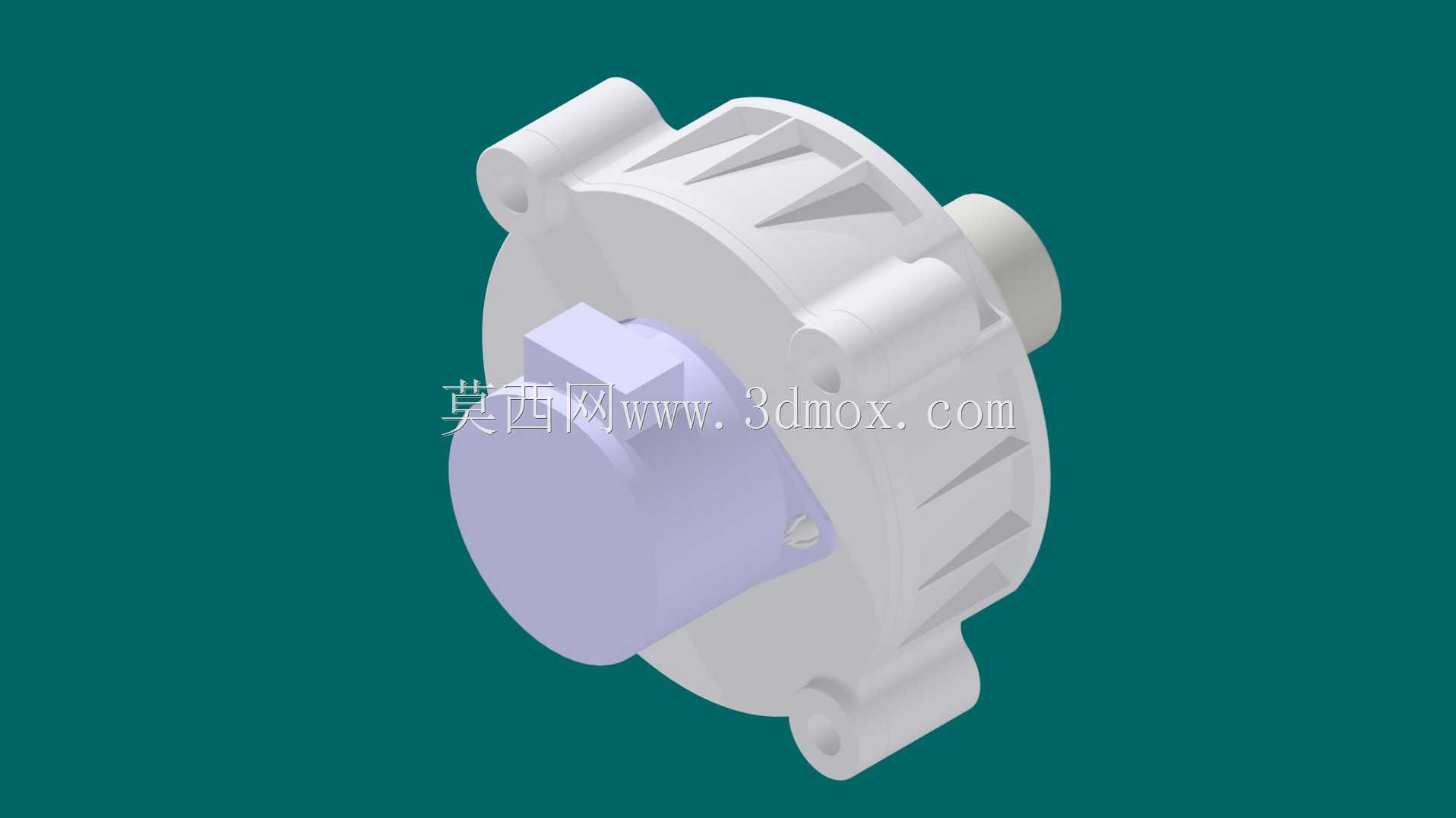

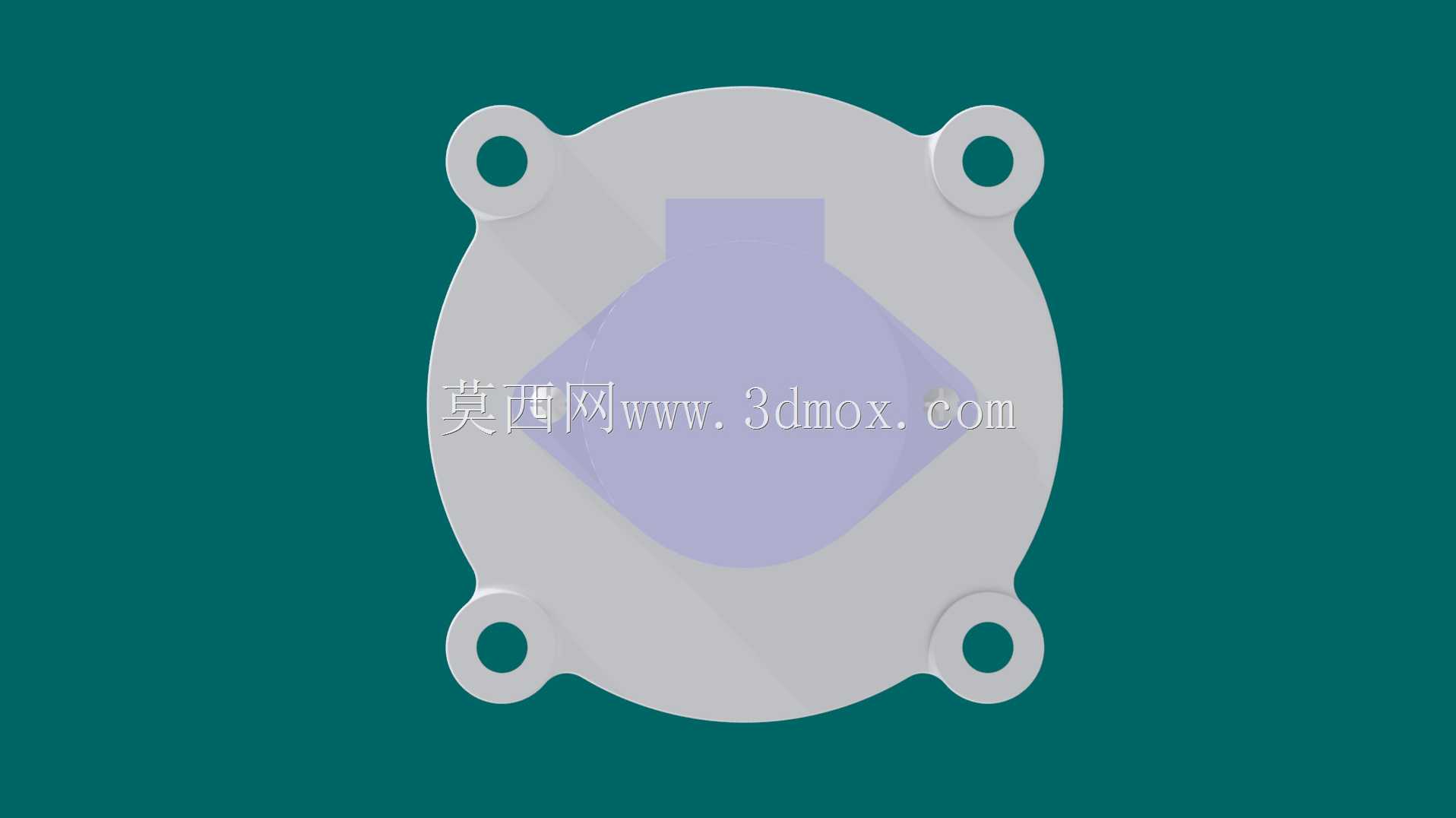

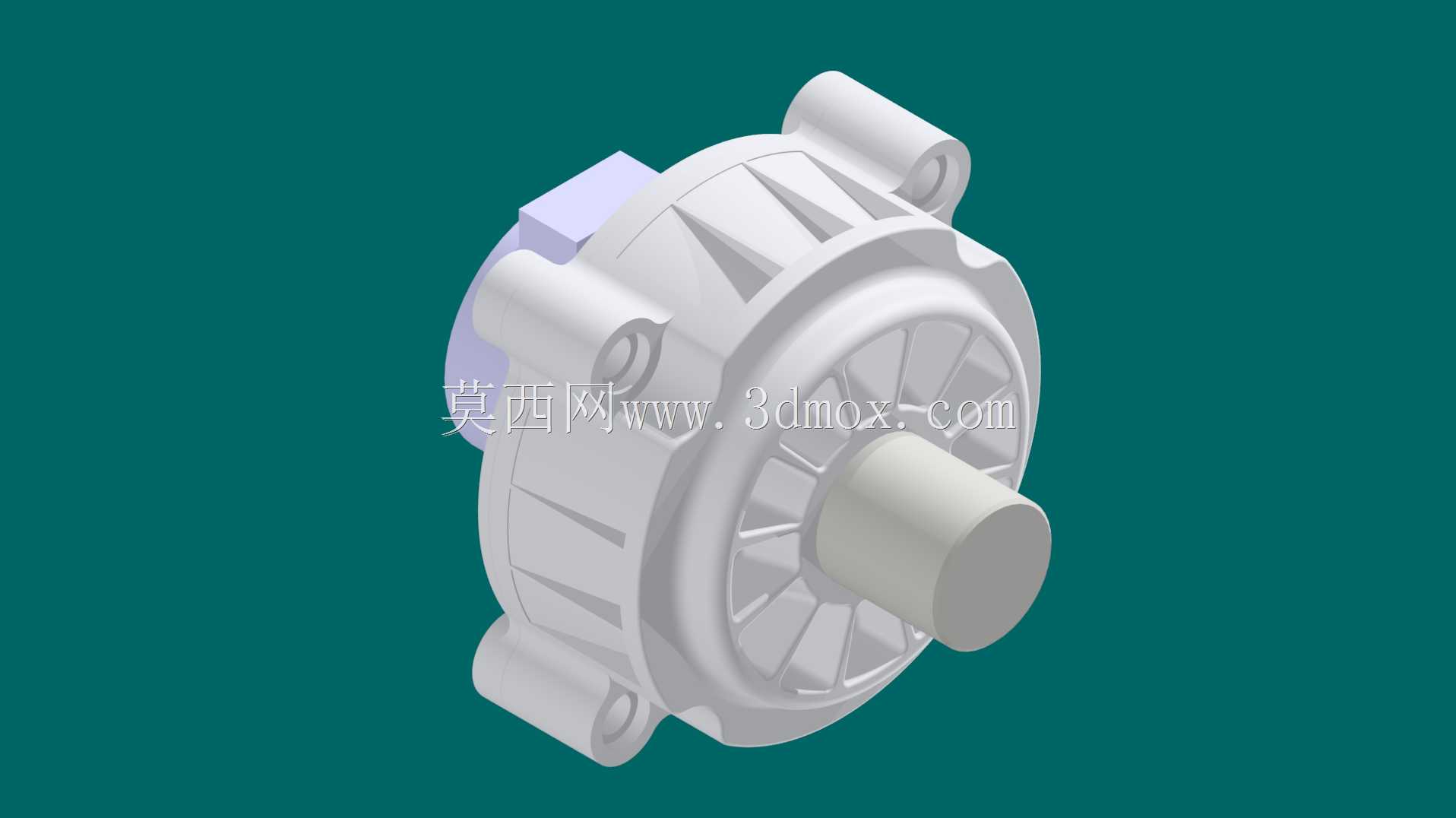

  轴向限位作用,没有冗余的紧固件与定位隔套,所有零件沿z轴完成装配,不需要复杂的周向定位工装,装配时仅需按顺序叠放零件即可完成啮合副的对位,装配公差链短,批量装配的一致性更容易控制。从安装边界来看,整个齿轮箱的输出端采用标准法兰连接接口,输入端可直接适配微型伺服电机的出轴,安装孔位采用圆周均布设计,可兼容不同角度的安装姿态,不管是水平安装、垂直安装还是侧装,都不会因为润滑介质的流动影响传动面的接触状态,因为所有滑动面的减摩涂层是固态附着,不存在液态润滑油脂渗漏的问题,可适配洁净车间、真空环境等对油污有严格限制的使用场景。实际传动逻辑上,第一级波发生器带动柔轮产生周期性弹性变形,与第一级刚轮啮合完成第一级减速,

  动力直接传递到第二级波发生器,带动第二级柔轮与输出端刚轮啮合,最终将低转速大扭矩从输出端盖传出,整个传动链没有额外的中间惰轮,功率传递路径短,空载启动扭矩小,在1rpm的极低输出转速下也不会出现爬行现象,传动回差可控制在弧分级,完全满足精密传动的定位精度要求。设计过程中针对柔轮的疲劳寿命做了结构优化,柔轮的齿形采用渐开线短齿设计,齿根圆角做了加大处理,降低周期性变形带来的应力集中,波发生器的凸轮轮廓采用双波标准椭圆曲线,保证柔轮变形过程中齿面接触应力均匀分布,不会出现局部偏载导致的齿面磨损加剧问题。需要注意的是,这类无滚动轴承的滑动配合结构,不适合长时间连续高负载运行,更适合间歇式精密回转的工位,比如光学镜头的调焦机构、精密检测设备的样品转台、小型医疗设备的执行端传动,这类场景负载稳定、运行频次适中,能最大化发挥该结构体积小、零件少、免维护的优势。整个结构的所有零件均采用常规机械加工工艺即可完成,不需要特殊的五轴加工或者特种成型工艺,柔轮可采用常规弹簧钢经热处理后加工齿形,刚轮采用合金结构钢做表面氮化处理,端盖与壳体采用铝合金压铸成型即可满足强度要求,量产成本远低于同参数的常规谐波减速组件。
