手动操作类带孔阶梯心轴结构设计

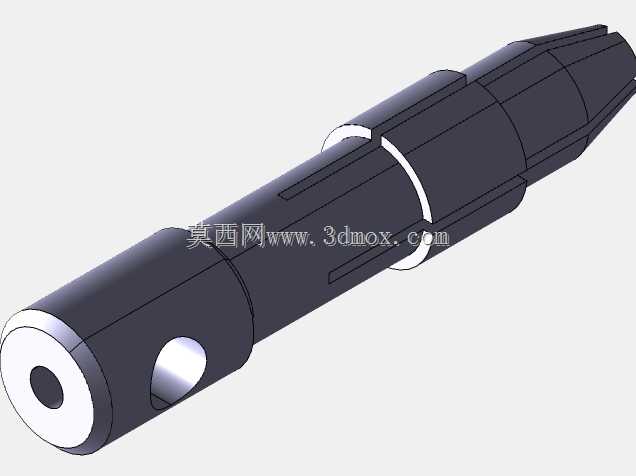

　　这款心轴属于手动操作场景下的专用轴类零件，在小型手动工装、便携拆装工具、通讯类辅助施工器具中应用广泛，核心作用是承载手动操作时的扭矩传递，同时作为转动副的核心支撑构件，为周边配套的转动套件提供定位基准与回转支撑。从结构设计来看，整体采用多段阶梯式构型，不同轴段的直径差异并非随意设置，每一段轴肩都承担着定位功能：靠近操作端的大直径轴段设置有贯通径向孔，该孔用于穿装操作杆或者连接销，手动施加扭矩时可通过该孔将外力直接传递至轴体，避免轴面打滑，同时孔口做了倒角处理，防止穿装销件时出现卡滞、刮擦销件表面的问题。轴身中段设置有环形凹槽结构，该凹槽用于配套安装卡簧或者限位挡圈，实现轴上套装零件的轴向定位，限制配套套件在轴向上的窜动余量，

　　保证转动过程中套件的位置精度，凹槽的宽度与深度按照常规标准挡圈的尺寸参数设计，可直接选用标准件装配，无需额外定制限位零件。轴的输出端做了锥度收窄设计，端部带有扁位结构，该结构用于和被驱动的零件形成周向固定，相比普通平键连接，这种扁位结构更适合小扭矩、频繁拆装的手动操作场景，装配时无需额外加工键槽，直接将配套零件的对应扁孔套入即可传递扭矩，拆装效率更高，也避免了小尺寸键槽加工难度大、键易断裂的问题。轴的中心设置有轴向贯通孔，该孔一方面可以减轻轴体自身重量，让手动操作时的整体器具更轻便，降低长时间操作的劳动强度，另一方面该通孔可作为穿装引线、或者通入润滑介质的通道，在部分需要走线的通讯施工辅助工具中，线缆可从轴中心穿过，

　　避免转动过程中线缆被缠绕扯断。从安装边界来看，各阶梯轴段的同轴度公差控制在0.02mm以内，保证套装在轴上的转动零件不会出现偏心晃动，轴的表面粗糙度根据不同功能段做了区分：与轴承、套件配合的轴段粗糙度达到Ra1.6，减少转动时的摩擦阻力，非配合面的粗糙度为Ra6.3，兼顾加工成本与使用需求。在实际使用场景中，这类心轴常被用在手动绕线工具、便携接线端子压接辅助器具、小型手动旋转夹具上，手动操作时的扭矩通常不超过15N·m，因此轴体材质选用常规45号钢调质处理即可满足强度需求，表面做发黑处理提升防锈能力，适应户外通讯施工、车间手动装配等多场景的使用需求。设计过程中特意规避了复杂的异形结构，所有轴段均可通过普通车床一次装夹完成加工，

　　径向孔、扁位结构可通过铣床、钻床完成后续工序，加工工艺性好，适合小批量加工生产，不需要专用的加工工装，能有效降低零件的制造成本。轴的各段过渡位置均设置有圆角过渡，避免应力集中，防止手动施加过大扭矩时轴段在阶梯位置出现断裂问题，径向孔的孔口同样做了倒圆处理，减少孔位处的应力集中系数，提升轴的疲劳强度，延长零件的使用寿命。在装配逻辑上，该心轴从一端依次套装转动套件、限位挡圈、操作端连接件，最后通过径向销完成轴向与周向的固定，整个装配过程不需要专用工具，手动即可完成组装，后期维护更换零件时也可快速拆解，适合现场施工场景下的快速维修需求。
