12.7mm规格七段数码显示器件结构设计

　　在做小型工控面板、手持检测设备、家用小电器的数显模块选型时，七段数码管永远是成本与可靠性平衡的最优选项之一，这次梳理的12.7mm字高七段显示结构，刚好覆盖了多数小尺寸数显场景的安装需求。先从实际使用场景说，这类字高的数码管，最常见的应用就是桌面式小型仪表的数值显示，比如温湿度计、小型计数器、稳压电源的输出值显示区，观看距离在0.3到1米之间时，12.7mm的字高刚好能让操作人员不用刻意凑近就能读清数值，不会因为字太小增加认读负担，也不会因为字过大占用过多PCB板面空间，毕竟很多小型设备的面板预留空间本身就十分紧张。

　　从功能特性上看，这款带小数点的单八段结构（七段笔画加右下角小数点），可以完成0-9的阿拉伯数字显示，配合驱动电路还能实现部分简单字母的显示，完全能满足常规数值类显示的全部需求，直插式的引脚排布，是行业沿用多年的标准间距，不管是手工焊接还是波峰焊都能适配，不需要额外定制特殊的焊盘封装，对于硬件工程师做Layout来说，直接调用标准封装库就能完成布线，能减少不少重复工作量。数码管的黑色塑壳主体采用遮光设计，能避免相邻段的光线串扰，让红色发光段的显示对比度更高，哪怕是在环境光线稍强的车间场景下，也能清晰分辨显示内容，不会出现亮段发虚、边界模糊的问题。

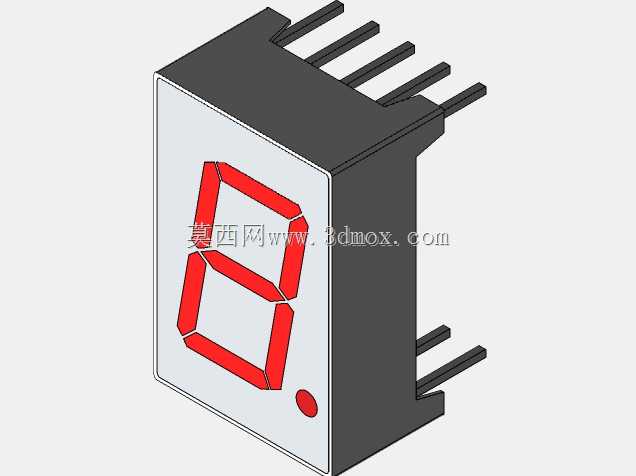

　　再说到设计思路上，做这个三维结构的时候，首先要卡准的就是安装边界尺寸，12.7mm是字区的有效显示高度，整个塑壳的外部长宽尺寸要匹配标准0.5英寸数码管的安装孔位，引脚的伸出长度要兼顾焊接时的吃锡深度与PCB板后的引脚剪脚余量，上下两排共10个引脚的位置公差要控制在0.1mm以内，不然批量焊接时很容易出现引脚插不进焊盘的问题。显示面的透明封胶层要和塑壳表面齐平，不能有凸起或者凹陷，不然面板安装时会和透明视窗产生缝隙，容易进灰影响显示效果，同时封胶层的厚度要控制好，既要保证内部LED芯片的密封防护，又不能因为过厚导致光线折射让显示笔画变粗变形。小数点的位置特意设置在显示区的右下角，是行业通用的位置逻辑，适配常规的数值小数位显示习惯，不用额外调整驱动的段码定义，和主流驱动IC的段码输出逻辑完全匹配。

　　安装层面的细节也不能忽略，这类直插数码管在PCB上安装时，一般是在面板上开对应尺寸的方孔，把数码管的显示面从PCB侧穿出对准面板视窗，所以塑壳的台阶尺寸要刚好卡在面板和PCB之间，起到定位作用，避免安装后出现显示区偏移、歪斜的问题。引脚的粗细选用标准的0.5mm方形引脚，既有足够的强度，插件时不会轻易弯折，又能在焊盘孔里有合适的间隙，方便插件作业。塑壳侧面的微小卡扣结构，是为了在插入面板安装孔时能起到临时固定的作用，方便组装时先把数码管卡在面板上，再装PCB焊接，减少组装时的对位工作量。

　　从结构可靠性角度考虑，塑壳选用的是耐高温的PBT材质，过波峰焊时的260度高温下不会出现变形、融化的问题，内部的发光芯片绑定区域做了限位槽设计，能避免生产组装时芯片移位导致的亮段偏位。显示段的笔画宽度是按照人眼认读的最优比例设计的，笔画粗细和字高的比例大概在1:8，既不会因为笔画太细导致远距离看不清，也不会因为笔画太粗让数字8这类全亮字符显得糊成一团。实际做结构验证的时候，还要考虑数码管和面板视窗之间的遮光泡棉安装空间，塑壳显示面外围预留了0.5mm的台阶，刚好可以贴装薄款遮光泡棉，避免面板内部的其他光源从缝隙漏出影响显示对比度，这个细节很多新手建模的时候容易漏掉，导致实际组装时出现漏光问题，要反复修模调整。

　　另外，这个尺寸的数码管因为用量大，行业内的互换性很强，结构尺寸完全对标通用型号，不管是替换旧设备上的损坏器件，还是新设计选型，都不用重新开模做结构适配，能大幅降低项目的物料成本和开发周期。做三维建模的时候，每一个引脚的位置、塑壳的倒角、显示段的轮廓都要和实物尺寸一一对应，不能只做个大概的外形，不然做结构干涉检查的时候很容易出问题，比如引脚长度建长了，会和PCB背面的其他元件干涉，塑壳厚度建厚了，会顶到面板上的贴膜，这些细节都是实际做项目时踩过的坑，必须在建模阶段就把所有尺寸卡准，才能给后续的结构设计、PCB设计提供准确的参考依据。
