SMA接口19mm长WIFI通讯天线结构

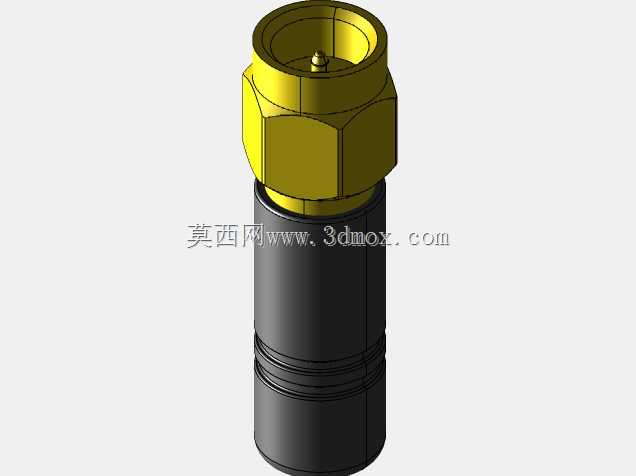

　　设备仓内部，对天线的整体长度、安装后的突出高度有严格限制，19mm的总长度刚好能把突出安装面的尺寸控制在极小范围，不会和周边的线束、结构件、相邻接口产生干涉。再看实际用途，它的核心作用是完成2.4G频段WIFI信号的收发转换，把射频模块传出的导行波转化为自由空间的电磁波，同时把空间里的电磁波信号接收后传导给射频前端，SMA接头的选用本身就是为了兼顾工业场景的连接可靠性，和普通的IPEX板端接头不同，SMA外螺内孔的结构可以反复插拔不松动，抗振动性能更好，适合工业设备在运输、运行过程中存在持续振动的使用环境，不会因为接头松脱导致信号中断。说到产品功能特性，这款天线的结构分成两个明确的功能段：上部的黄铜镀金接头段，下部的工程塑料外壳段。做通讯设备结构设计快十二年，经手的外置射频天线少说也有上百款，这类SMA接头的短尺寸WIFI天线，是工业无线通讯场景里用得最普遍的连接件之一，很多刚入行的结构工程师容易把它当成标准外购件直接调用，真到装机出问题的时候才发现，天线的外形尺寸、接头配合精度、外壳防护结构，每一处细节都能直接影响整机的无线信号稳定性。先从实际应用场景说，这类短款棒状WIFI天线，不像家用路由器那种长增益天线主打远距离覆盖，它更多用在紧凑安装空间的工业设备上：比如嵌入式工控机的无线通讯模块、小型物联网网关、手持数据采集终端、智能仪表的无线传输单元，还有产线侧的小型无线传感节点，这些设备的安装位置往往没有多余空间伸出来长天线，甚至很多时候设备要塞进机柜、

　　接头部分采用六角外形设计，不是随便做的造型，这个六角对边尺寸刚好适配标准开口扳手，安装的时候可以用扳手施加标准扭矩，不用靠手拧导致拧紧力矩不足，很多现场安装的工人手劲差异大，如果没有六角受力面，手拧的接头很可能在设备运行一段时间后因为热胀冷缩出现松动，导致驻波比升高，信号衰减明显。接头内部的插针采用弹性接触设计，和板端或者线缆端的SMA插座配合时，能保证足够的接触压力，降低接触电阻，减少射频信号在连接位置的损耗。下部的黑色外壳采用高强度工程塑料注塑成型，表面做了防滑的环向凹槽设计，除了手拧的时候增加摩擦力之外，这些凹槽还能提升外壳的结构强度，避免天线受到侧向碰撞的时候外壳直接开裂，外壳和金属接头的连接位置做了滚花压合结构，装配的时候把金属接头的滚花段压入塑料外壳内孔，不需要额外打胶就能达到足够的连接强度，同时满足基础的防尘防护要求。再讲设计思路，做这类天线结构的时候，首先要平衡的是天线辐射性能和结构尺寸的矛盾，很多工程师为了追求小尺寸一味缩短天线长度，最后导致天线增益不够，信号覆盖范围达不到设计要求，这款19mm长度的设计，是在2.4G频段谐振长度要求的基础上，通过内部辐射体的螺旋加载设计，把物理长度压缩到目标尺寸，同时把驻波比控制在1.5以下的合格范围，保证信号收发效率。尺寸设计上，7.56mm的外壳直径是经过多轮迭代确定的：直径做太小的话，内部的辐射体和馈电结构没有足够的排布空间，同时外壳壁厚太薄，抗冲击强度不够；直径做太大的话，

　　安装的时候如果设备面板上有多个并排布置的天线接口，会出现相邻天线的安装干涉，尤其是高密度布置的通讯网关，相邻接口的间距往往只有10mm左右，7.56mm的直径刚好能保证两个相邻天线安装后留有足够的间隙，不会互相磕碰。安装边界方面，这款天线采用SMA公头设计，适配面板上安装的SMA母座时，需要在面板上开直径6.5mm的安装孔，接头的螺纹段长度适配1-2mm厚度的金属或者塑料面板，安装后六角端面和面板之间可以加装金属平垫和橡胶密封圈，如果是户外使用的设备，加装密封圈后可以达到IP65的防护等级，避免雨水、灰尘从安装孔进入设备内部。设计的时候还要考虑天线的侧向受力情况，很多设备在搬运、安装过程中，天线很容易被碰到，如果天线整体刚性太好，

　　碰撞的时候冲击力会直接传递到板端的SMA插座上，严重的时候会把电路板上的焊盘扯掉，这款天线的塑料外壳和内部辐射体之间留有微小的缓冲间隙，受到侧向冲击力的时候会产生微小的形变卸力，不会把冲击力直接传递到接头和电路板连接位置，提升了整体的抗损坏能力。另外，接头部分的镀金层厚度也有讲究，不是做装饰用，工业环境下往往存在湿度大、有腐蚀性气体的情况，镀金层可以避免铜基材氧化，保证长期使用后的接触性能稳定，不会因为接触面氧化导致信号损耗逐步增大。很多结构工程师选型的时候只看天线的增益参数，忽略了结构尺寸、安装配合、抗振性能这些细节，最后整机做可靠性测试的时候才发现天线容易松、容易断、信号不稳定，反而耽误项目进度，这类经过实际装机验证的天线结构，在建模的时候就要把配合公差、安装空间、受力情况都考虑进去，不能只画个外形应付装配，要把每个结构细节对应的工程作用体现出来，才能给后续的选型、装机、测试提供准确的参考依据。
