多规格贴片排阻阵列电子元器件三维建模

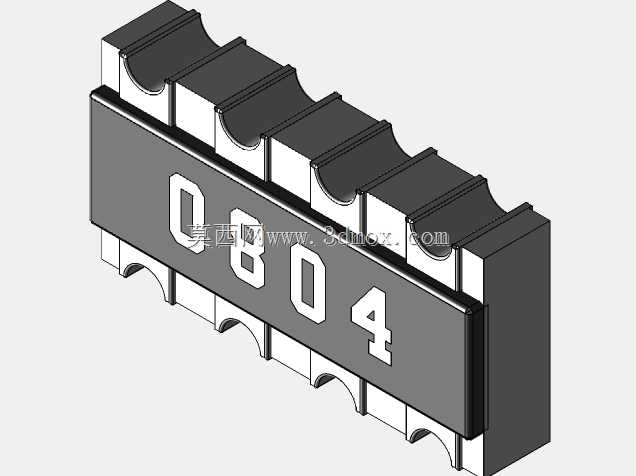

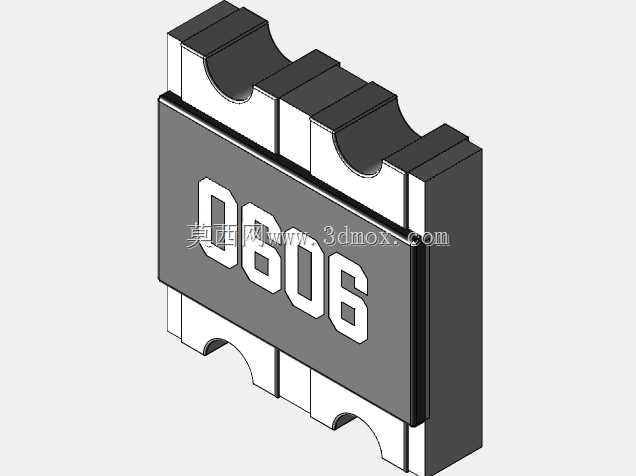

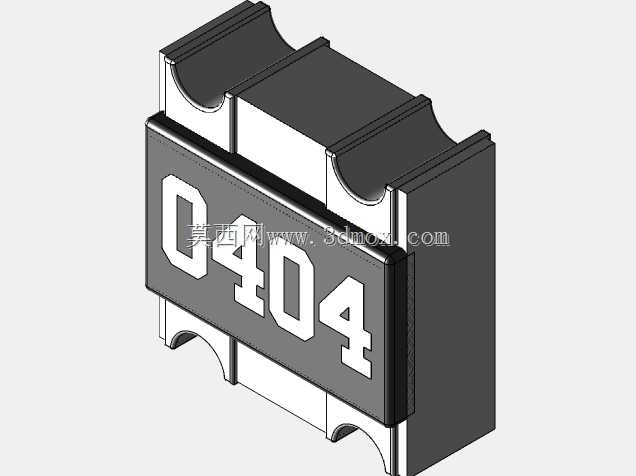

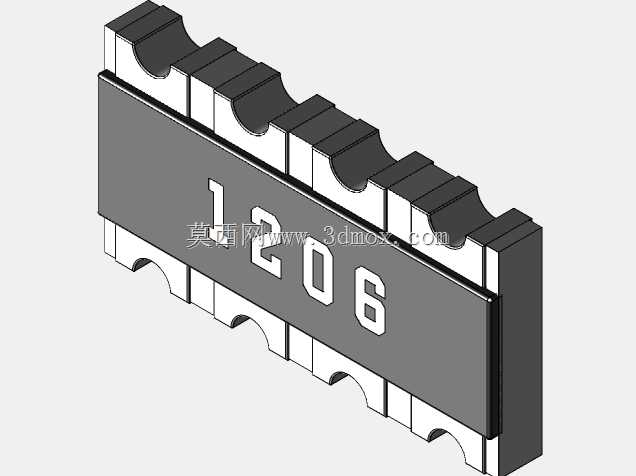

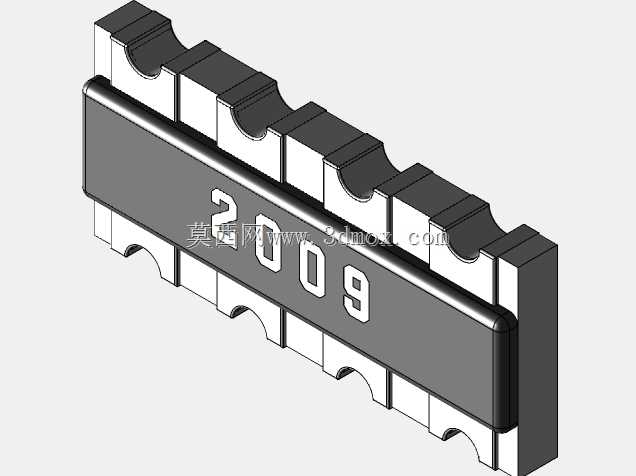

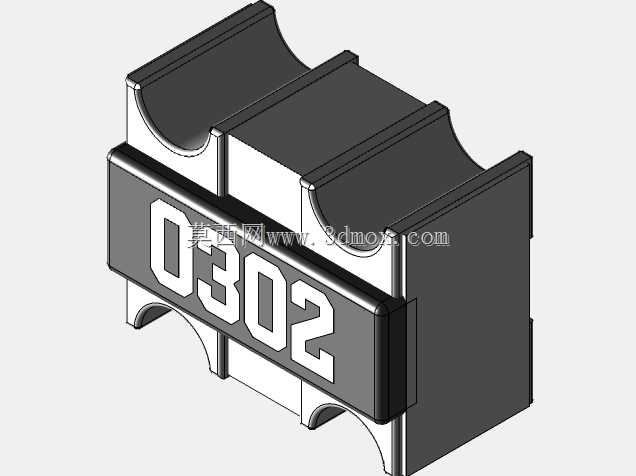

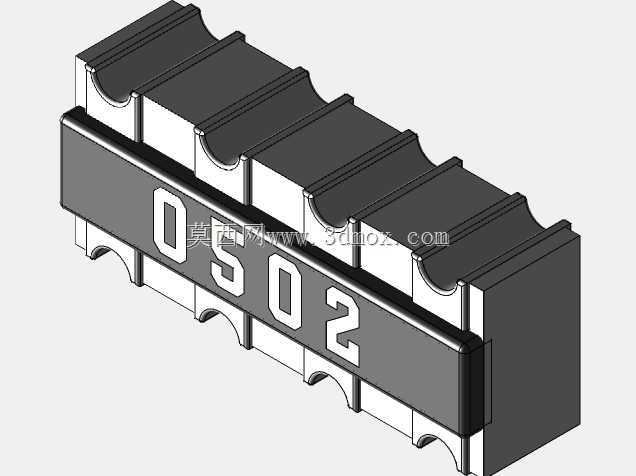

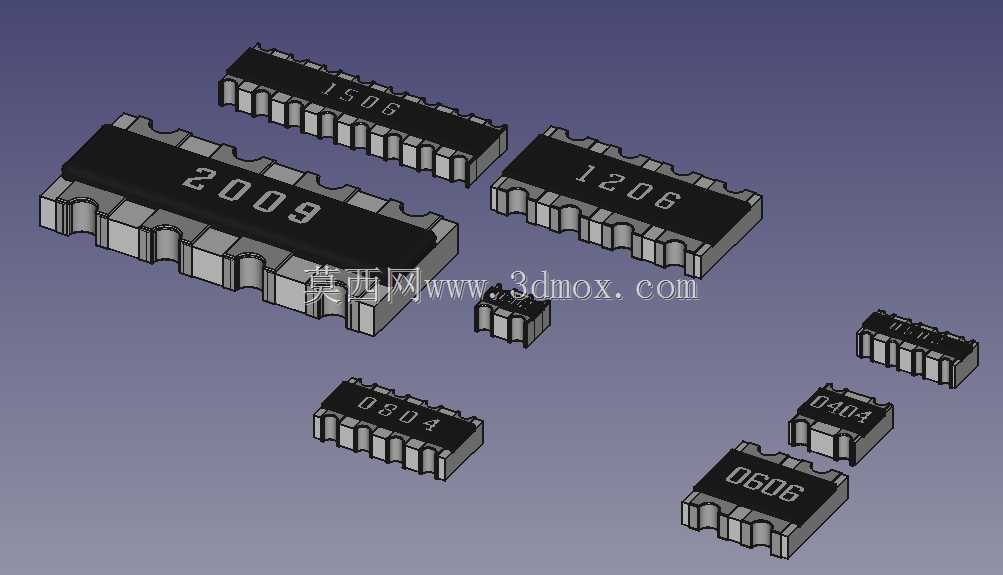

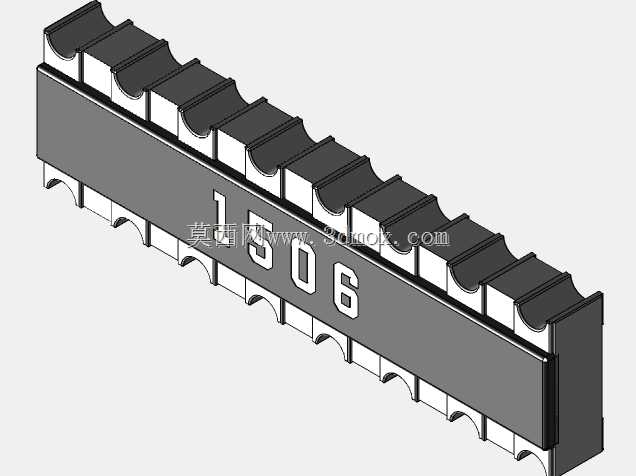

　　不会出现装配干涉问题。从设计逻辑来看，不同封装规格的排阻对应不同的通道数与功率等级，小尺寸0302、0404封装多为2-4通道集成，额定功率单通道0.05W-0.063W，适合手机、可穿戴设备等空间极度受限的便携电子产品；0606、0804封装多为4-8通道集成，单通道额定功率0.1W，多用于路由器、交换机等通讯终端板卡；1206、1506、2009大尺寸封装可集成8-16通道电阻，单通道额定功率可达0.125W-0.25W，适配工业控制板、电源管理模块等对功率冗余要求更高的场景。建模时特意区分了不同封装的引脚成型结构，小规格排阻采用无凸点端面电极设计，电极直接覆盖本体端部与底面焊接区域，大规格排阻则在本体两侧设置成型的翼型引脚，在消费电子、通讯设备、工业控制板卡的高密度PCB设计场景中，贴片电阻阵列是提升板面布线效率、压缩器件占位空间的核心被动元件，这类元件将多颗同参数或独立参数的贴片电阻集成在单一封装体内，相比分散布置的独立贴片电阻，可减少60%以上的板面焊接点位，同时降低布线时的寄生参数偏差，在高速信号链路、电源分压回路、IO口上拉下拉网络中应用极为广泛。本次建模覆盖0302、0404、0502、0606、0804、1206、1506、2009全系列常用贴片排阻封装尺寸，建模过程完全参照JEDEC表面贴装器件封装规范，逐一核对每款封装的本体长宽、引脚宽度、引脚间距、引脚共面度公差，确保模型导入PCB设计软件后可直接匹配对应封装焊盘，

　　引脚弯折角度严格控制在15°±2°范围内，引脚底面与本体底面的高度差控制在0.1mm以内，完全匹配回流焊工艺的焊接间隙要求。外形细节上，本体表面的丝印标识按照行业通用规则建模，丝印字符位置、字号大小均参照实际器件的丝印规范，字符凹陷深度设置为0.02mm，既还原真实器件的外观细节，又不会因为特征过细导致模型导入工程软件时出现破面问题。安装边界方面，每款封装模型都预留了焊接工艺所需的周边安全间隙，模型本体边缘距离焊盘外侧的间隙按照0.2mm设置，匹配SMT贴装时的器件偏移公差要求，同时考虑到三防漆涂覆、点胶加固的工艺空间，模型本体上方预留0.3mm的工艺操作空间，避免结构设计时与壳体、屏蔽罩等周边部件出现干涉。在实际选型建模过程中，

　　很多初级工程师容易忽略排阻的公共端与独立端引脚排布差异，本次建模特意按照最常用的引脚排布规则设置引脚顺序，从本体标识点起始的引脚1为公共端或第一通道首端，依次顺延排列，完全匹配主流芯片厂商的排阻引脚定义，无需额外调整引脚映射即可直接用于原理框图与PCB的联动设计。另外，模型的本体材质区分了黑色环氧树脂封装层与金属电极层，不同材质设置了对应的外观属性，在做产品渲染、装配干涉检查时可快速识别不同结构部分，电极部分的金属倒角做了0.05mm的圆角处理，还原真实器件的电极冲压成型特征，避免模型棱角过于尖锐不符合实际加工工艺。对于高密度板卡设计而言，排阻的厚度参数也是结构校核的重点，本次建模中所有封装的本体厚度均按照对应规格的标称最大值设置，

　　小尺寸封装厚度0.45mm，大尺寸封装厚度0.8mm，确保结构校核时按照最严苛的尺寸边界做间隙检查，不会出现实际器件装配后顶到壳体的问题。在通讯类产品的射频链路设计中，排阻的寄生电感参数与封装尺寸直接相关，精准的三维模型可帮助结构工程师在做电磁屏蔽设计时，准确评估排阻与屏蔽罩内壁的距离，优化屏蔽腔的分隔设计，减少信号串扰。这类集成式电阻阵列相比独立电阻，在批量生产中还能大幅减少SMT贴装的吸嘴取料次数，单块板卡如果使用10颗8通道排阻，就可替代80颗独立电阻，贴装时间压缩70%以上，同时降低吸料偏移、立碑等焊接不良率，建模时还原的器件顶面平整度参数，也匹配SMT贴装吸嘴的取料要求，顶面平面度公差控制在0.02mm以内，确保贴装时吸嘴可稳定吸附器件，不会出现取料偏斜的问题。
