SIMCOM A7672X通讯模块三维结构模型

　　这款SIMCOM A7672X通讯模块的三维结构还原，完全围绕实际硬件的工程应用需求搭建，在做物联网终端、工业数传设备的结构设计阶段，这类模型的参考价值远高于平面规格书。从实际落地场景来看，这类Cat.1 bis制式的通讯模组，目前大量应用在共享设备的主控板、工业网关的通讯扩展位、车载定位终端、智能表计的数据传输单元上，结构设计时如果只参考datasheet上的二维尺寸标注，很容易在排针避让、壳体间隙、天线馈点位置上出现干涉问题，这个三维模型完整还原了模组的实体边界，能直接导入装配体做干涉检查。

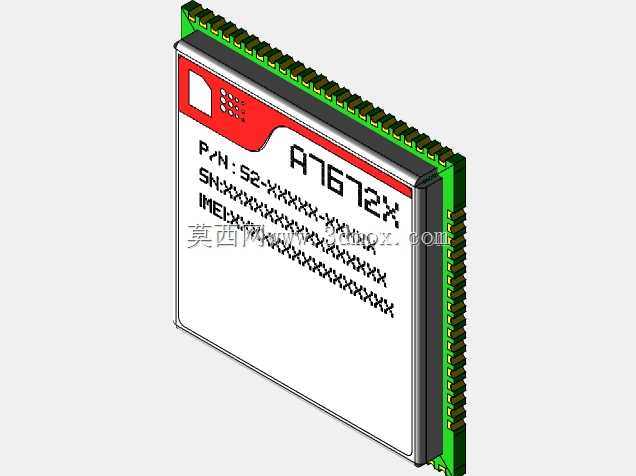

　　模型的外形尺寸完全匹配实物的安装边界，模组本体采用LCC+LGA的封装形式，侧边的排针引脚按照实际的引脚间距、引脚伸出长度做了等比例还原，引脚的倒角、焊盘的位置都和实物一致，不会出现建模时引脚间距偏差导致的PCB封装匹配错误。模组表面的丝印区域也做了结构还原，包括P/N标识区、SN码印刷区、IMEI码标识区的位置都和实物对齐，做产品外观渲染、结构评审的时候，能直观看到模组安装后表面标识是否会被周边结构件遮挡。

　　从设计思路上，建模时优先保证了安装配合面的精度，模组底部的焊盘凸起高度、定位缺口的尺寸都严格按照硬件规格的公差范围做了设定，在做PCB布局的时候，可以直接把这个模型导入到PCB设计软件的3D预览界面，检查周边电容、电阻、SIM卡座的高度是否会和模组本体产生冲突。很多新手工程师在做这类通讯模组的结构设计时，容易忽略模组顶部的净空要求，这个模型把模组本体的最大高度、排针的最高突出点都做了明确的实体标注，能直接在装配体里测量模组到壳体上盖的间隙，提前预留出散热和装配的余量。

　　实际工程应用中，这类通讯模组的安装方式主要有两种，一种是直接SMT贴装在主控PCB上，另一种是通过排针插接在扩展板上，模型里把两种安装方式对应的配合面都做了还原：SMT贴装对应的底部焊盘平面度、排针对应的插孔位置都有明确的几何特征，不需要再额外测量尺寸就能直接做配套的封装设计。另外模组侧边的邮票孔边缘的倒角、金属屏蔽罩的接缝位置也做了细节还原，在做整机的EMC结构设计时，可以根据屏蔽罩的实际轮廓，设计对应的导电泡棉安装位置，保证屏蔽接触的可靠性。

　　在做便携式手持终端的结构设计时，这类模组的重量分布、重心位置也会影响整机的配重设计，模型按照实物的材质密度设置了对应的质量属性，能直接在装配体里计算整机的重心偏移量，提前调整电池、结构件的位置避免手持时出现头重脚轻的问题。另外模型也还原了模组上的散热区域特征，在做密闭式壳体的热设计时，可以根据模组的发热区域位置，设计对应的导热硅胶垫铺设位置，把工作时产生的热量传导到壳体或者散热片上，避免长时间工作时模组因为过热出现降频或者断连的问题。

　　很多结构工程师在选型通讯模组的时候，往往只关注通讯参数，忽略了结构尺寸带来的安装限制，这个三维模型能直观展示模组在三个轴向的最大投影尺寸，包括排针突出的额外长度，在做紧凑型设备的内部布局时，可以快速判断这个模组是否能放进预留的安装仓里，不用等拿到实物样品再做尺寸验证，能大幅缩短前期的选型和结构验证周期。同时模型里的引脚位置和实物完全对应，在做内部走线设计的时候，可以提前规划电源走线、天线走线的路径，避开引脚的焊接区域，避免生产时出现走线被焊锡短路的问题。
