驻极体贴片式麦克风声学元件结构

项目分类:通讯工具类 发布时间:2022-07-30 ID:692620
  • 驻极体贴片式麦克风声学元件结构
  • 驻极体贴片式麦克风声学元件结构
  • 驻极体贴片式麦克风声学元件结构
  • 驻极体贴片式麦克风声学元件结构
  • 驻极体贴片式麦克风声学元件结构
  • 驻极体贴片式麦克风声学元件结构

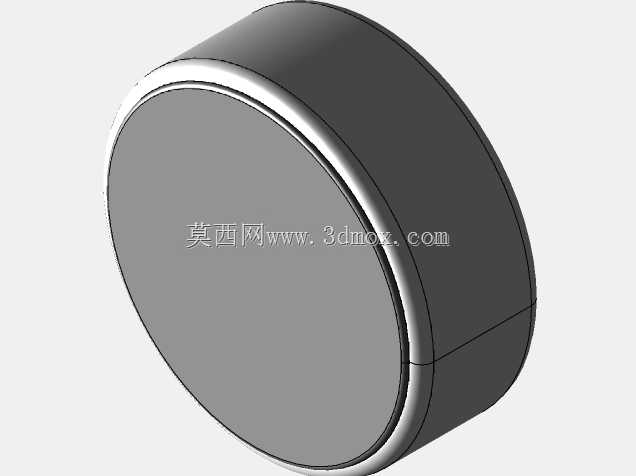

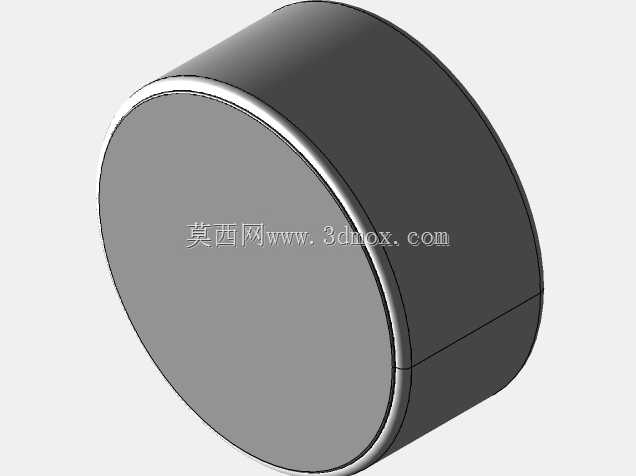

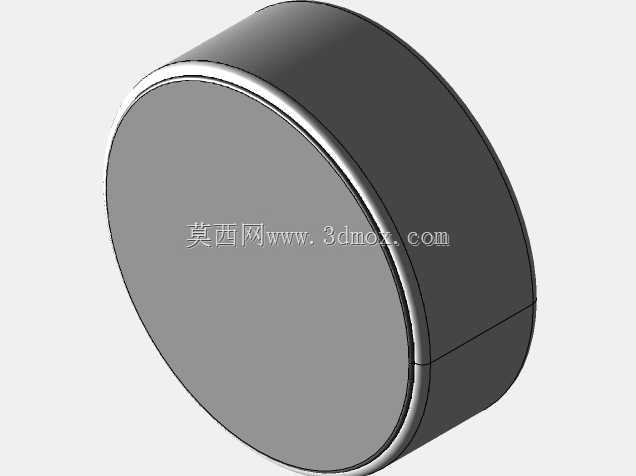

  这款驻极体声电转换元件,是消费电子、通讯终端、智能穿戴设备音频采集链路里的核心基础部件,日常接触的TWS耳机通话拾音、智能音箱远场收音、车载蓝牙语音拾取、工业控制设备语音指令采集、安防监控设备音频录入场景里,都能见到同规格元件的应用。不同于传统引线式插件元件,这款元件同时覆盖SMD表面贴装与TH通孔安装两种装配适配性,能兼容不同工艺路线的PCB组装需求,不管是高速SMT回流焊产线的批量贴装,还是小批量多品种产线的波峰焊通孔插装,都能匹配对应的焊盘设计,不用单独调整元件封装库,能减少硬件选型阶段的重复适配工作。从结构设计逻辑来看,整体采用圆柱矮壳封装,外壳采用金属屏蔽材质,一方面可以为内部驻极体振膜、场效应管阻抗转换模块提供物理防护,

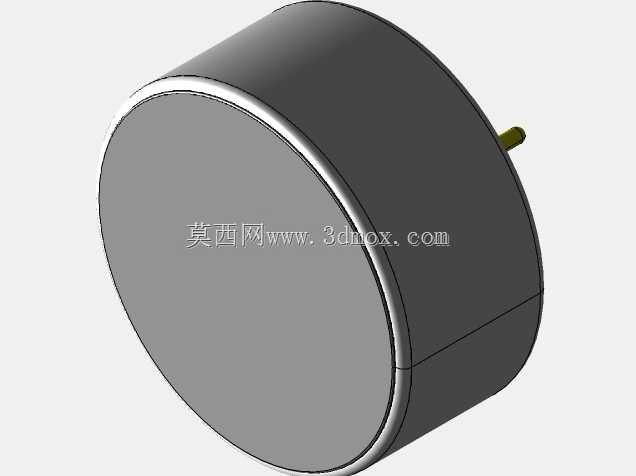

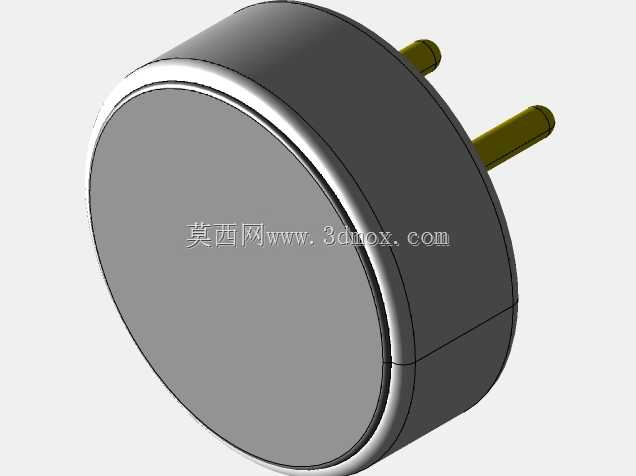

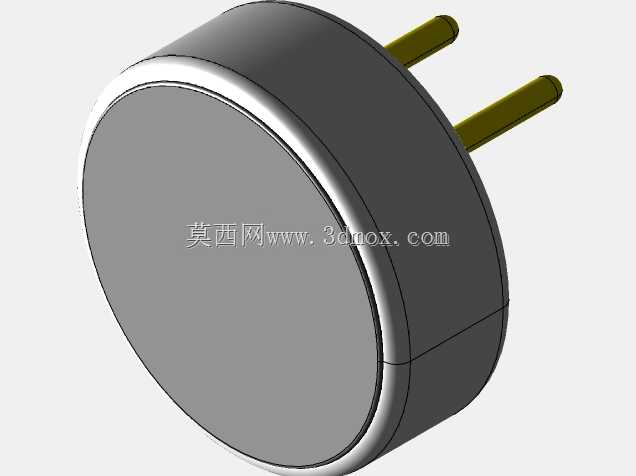

  避免组装过程中机械应力挤压损坏内部振膜结构,另一方面金属外壳可以形成连续的电磁屏蔽层,隔绝PCB板上开关电源、高频数字线路带来的电磁干扰,避免采集到的音频信号夹杂电流杂音,这一点在高密度布板的紧凑型数码产品里尤为关键——很多小型智能硬件的PCB上,射频模块、电源管理模块和音频采集元件距离往往不足10mm,没有连续屏蔽结构的拾音元件很容易出现射频干扰串音的问题。元件的两个引出引脚采用对称平行设计,引脚长度和直径做了标准化约束,做SMD贴装时,引脚可以完全贴合焊盘的锡膏印刷区域,回流焊过程中熔融焊锡的表面张力可以自动矫正元件的微小贴装偏移,降低产线的抛料率和虚焊风险;做通孔插装时,引脚直径和标准PCB钻孔直径匹配,

  插装后引脚伸出板面的长度控制在波峰焊工艺要求的合理区间,不会出现引脚过长剪脚时损伤元件本体,或是引脚过短焊锡无法形成可靠浸润焊点的问题。尺寸规格上覆盖4mm、6mm、9.7mm三种直径档位,不同直径对应不同的灵敏度和声腔适配需求:4mm直径款适合内部空间极度紧凑的真无线耳机、骨传导耳机这类穿戴产品,占用PCB板面积极小,能给电池、主控芯片留出更多布局空间;6mm直径款是通用档位,灵敏度和频响范围均衡,适合蓝牙音箱、智能门锁语音模块、可视对讲室内机这类常规音频采集场景,性价比和性能表现平衡;9.7mm直径款振膜面积更大,频响范围更宽,拾音距离更远,适合会议全向麦、车载免提通话模块、安防拾音器这类对远场拾音效果有要求的设备。

  设计建模过程中,需要重点关注几个安装边界约束:首先是元件本体的高度公差,不同直径款的本体高度有明确的上限值,在做产品结构堆叠时,拾音孔到元件振膜的声腔距离要控制在合理范围,同时要预留出声学密封泡棉的压缩空间,避免外壳装配后挤压元件本体导致振膜变形,出现拾音失真、灵敏度下降的问题;其次是引脚的共面度要求,SMD贴装版本的引脚共面度需要控制在0.1mm以内,建模时要把引脚的平面度公差体现出来,避免后续输出钢网开模数据时,因为引脚高度差导致部分焊盘锡量不足出现虚焊;另外是元件的耐温边界,建模时不需要标注工艺参数,但结构设计时要注意,元件周边不要布置大功率发热器件,避免长期高温环境下内部驻极体材料的电荷流失,导致灵敏度逐年衰减。很多结构工程师在做音频类产品建模时,容易忽略拾音元件和声腔的同轴度要求,这款圆柱封装元件的中心轴线需要和外壳上的拾音孔轴线保持重合,偏移量不能超过0.5mm,否则会导致高频频响出现明显衰减,拾音指向性出现偏移,建模时可以在元件中心设置基准轴,和外壳拾音孔的基准轴做同轴约束,从设计阶段就规避这类装配偏差。还有一个容易被忽略的细节是元件的焊接方向,虽然两个引脚没有正负极标识的结构防呆,但建模时要在丝印层标注引脚极性对应关系,避免产线贴装时反向贴装导致元件无法正常工作,同时在元件周边预留出测试点位置,方便产线组装后做音频通路的功能测试,不用额外探接元件引脚。
