NFC圆型RFID电子无线感应标签结构

　　在射频识别终端的配套选型中，这类圆型NFC无线标签的结构设计往往决定了终端识别的稳定性与场景适配性。不同于常规硬质卡式标签，该款标签采用薄型圆盘式结构，核心由蚀刻铜质螺旋线圈与绑定在中心区域的MIFARE协议芯片组成，整体外轮廓为正圆形，边缘做了极窄的封边处理，能够适配绝大多数需要隐蔽安装的识别场景。从实际落地场景来看，这类标签常被嵌入到智能门禁的打卡点位、仓储物料的周转托盘、无人零售的商品识别位、展会的通行核验牌内部，也可直接粘贴在非金属设备的外壳表面，作为非接触式身份识别的载体，不需要外接供电，靠近对应频段的读写设备即可完成数据交互。

　　设计层面上，螺旋线圈的圈数、线宽与匝间距经过匹配调校，能够在13.56MHz的工作频段下实现稳定的谐振耦合，线圈中心预留的芯片绑定区域做了局部补强，避免标签在弯折、轻微挤压过程中出现芯片引脚脱焊的问题。线圈整体采用同心圆环排布，没有出现走线偏移、匝间短路的结构缺陷，从三维建模的结构来看，线圈的厚度控制在极薄的区间，上下两层覆盖绝缘介质层后，整体标签的厚度可以控制在1mm以内，不会给嵌入安装的载体带来额外的空间负担。

　　从安装边界来看，该款标签的圆形外廓不存在棱角结构，在嵌入式安装时只需要在载体上开出对应直径的圆形沉槽即可完成固定，不需要额外做异形避让，安装容错率远高于方形或异形标签。标签的非金属结构设计，也避免了金属载体对射频信号的屏蔽干扰——当然如果需要安装在金属表面，只需要在标签背面增加一层铁氧体隔磁片即可，本身的线圈结构不需要做调整。在实际使用中，这类标签的识别距离通常在0到10cm区间，完全适配近场刷取的使用需求，不会出现远距离误读的情况。

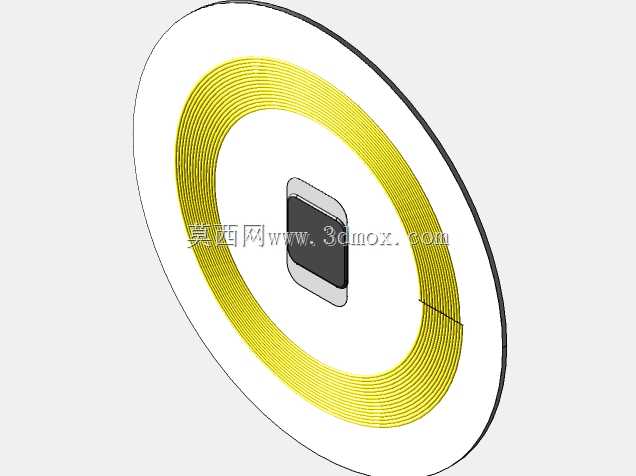

　　结构建模过程中，线圈部分采用螺旋扫描特征生成，每一圈的走线宽度保持一致，匝间预留均匀的绝缘间隙，中心芯片区域采用独立的实体特征建模，还原了芯片的塑封外壳与绑定焊盘的结构，外层的封边结构采用薄壁特征生成，还原了实际产品的边缘包边形态。整个模型的结构比例完全参照量产实物的尺寸比例搭建，没有出现结构失真、比例失调的问题，能够直接用于结构适配验证、安装位干涉检查，也可以作为射频识别终端配套方案的演示模型使用。

　　不同于带外接电源的有源识别标签，这类无源无线标签完全依靠读写设备发出的射频能量完成工作，内部没有电池等易损元件，使用寿命可以达到十年以上，不需要后期维护。在仓储管理场景中，这类标签可以直接粘贴在周转箱表面，配合通道式读写设备完成批量物料的快速盘点；在门禁场景中，标签可以嵌入到工牌、手机壳内部，不需要额外携带实体卡即可完成通行核验；在产品溯源场景中，标签可以粘贴在产品外壳内部，消费者通过支持NFC功能的手机即可读取产品的溯源信息，不需要额外下载专用应用。

　　从结构可靠性来看，标签整体为全密封结构，没有外露的触点或接口，具备一定的防水防尘能力，可以在常规室内环境下长期稳定工作，即使表面出现轻微的污渍、划痕，也不会影响内部线圈与芯片的正常工作。建模时还原了标签的分层结构，从外层的保护膜、中间的线圈层、芯片绑定层到底部的胶层都做了对应的结构区分，能够直观展示标签的内部组成，方便结构设计人员理解这类薄型射频标签的堆叠逻辑，在做产品适配时能够精准预留安装空间，避免出现安装后信号被遮挡、结构干涉压坏标签的问题。
