KingbrightSA23型57mm七段数码显示器件

　　在工业控制数显面板、小型家电参数显示、仪器仪表读数界面、公共信息数字提示牌这类需要直观呈现阿拉伯数字的场景里，七段显示器件始终是成本与可靠性平衡度最优的选型方案，本次涉及的这款57mm规格段显器件，正是面向中远距离数字识读需求开发的直插式显示部件。不同于小尺寸贴片段码屏多用于板载近距离指示的定位，57mm的字符高度能够让操作人员在1-5米的常规作业距离内清晰读取数字内容，无需凑近设备面板即可获取计数、参数、状态类数字信息，适配车间设备状态看板、大型温控设备示数、充电桩输出参数显示、电梯楼层提示等对识读距离有明确要求的应用场景。

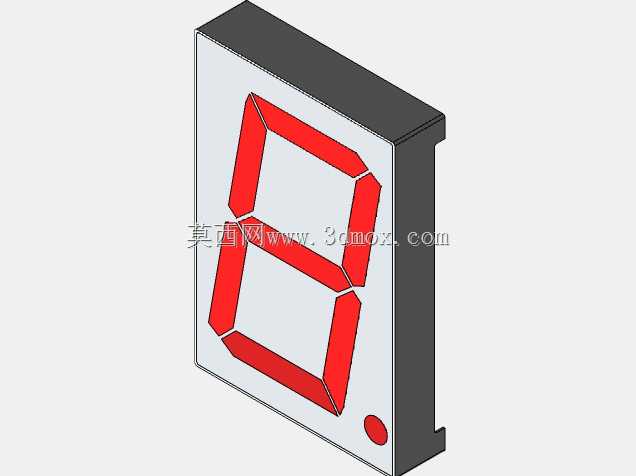

　　从结构设计层面看，这款器件采用经典的长方形塑壳封装，正面为乳白色半透明柔光面罩，能够将内部段芯发出的光线均匀漫射，避免出现局部亮斑导致的数字段识别偏差，每一段发光段都做了斜切边角处理，既贴合传统七段数码的视觉识别习惯，也能减少相邻段之间的光线串扰，右下角预留的圆形点位可作为小数点显示使用，满足小数位数值的显示需求。器件背部的引脚采用直插式排布设计，引脚间距匹配通用万能板、标准段码屏驱动PCB的焊盘孔位，工程师在做板级设计时无需额外定制异形封装，可直接套用同规格七段显示器的标准封装库，大幅缩短原理图与PCB设计的周期。塑壳侧边设置的微小卡位结构，能够在器件嵌入面板安装孔后与面板侧壁形成卡接限位，配合背部的热熔胶或者螺丝固定，可避免设备运输、运行过程中的震动导致器件移位，保证显示面与面板外表面齐平，兼顾外观整洁度与防护性能。

　　做结构选型时需要重点关注几个安装边界参数：器件整体厚度方向的尺寸需要匹配面板内部的预留空间，尤其是在做薄型面板设计时，要确认塑壳尾部的引脚伸出长度不会与板后其他元器件产生干涉，若内部空间局促，可将引脚做剪短处理后再焊接，不会影响器件的电气连接性能。发光段的发光颜色为红色，属于人眼敏感程度较高的可见光波段，在车间强光环境、普通室内光照环境下都有不错的可视度，若应用场景存在夜间低光照需求，也可搭配驱动电路做PWM调光，调整显示亮度避免光线刺眼。器件的驱动逻辑匹配通用七段译码芯片，共阳或者共阴的引脚定义与同规格常规产品保持一致，软件工程师在写底层驱动时无需重新做段码映射，直接移植成熟的段码显示驱动代码即可完成数字0-9以及部分字母的显示输出，降低嵌入式开发的适配工作量。

　　在实际装配环节，这款器件的正面面罩与塑壳主体采用卡扣式装配，没有外露的拼接缝隙，日常清洁面板时可以直接用半干抹布擦拭显示面，不用担心液体渗入器件内部造成短路损坏，塑壳材质选用的是耐高温阻燃工程塑料，能够耐受波峰焊时的短时高温，不会出现焊接受热变形、面罩融化的问题。针对户外使用的场景，若需要提升防水性能，可在器件与面板安装孔的贴合位置加装一圈薄橡胶密封圈，即可达到IP65级别的面板正面防护能力，满足户外设备、露天装置的数字显示需求。不同于点阵显示屏需要复杂的扫描驱动电路，七段显示器的外围电路极其简洁，仅需搭配限流电阻与译码芯片即可工作，整体BOM成本远低于同尺寸的点阵屏或者LCD屏，非常适合大规模量产的低成本数显类产品使用，在保证数字显示清晰可靠的前提下，能够有效控制整机的物料成本。

　　建模过程中需要重点还原的细节包括每一段发光段的倾斜角度、边角切角尺寸，保证数字显示的视觉效果与实物一致，塑壳背部的定位凸台、引脚的直径与伸出长度也需要按照实际尺寸1:1复刻，方便结构工程师在做整机装配干涉检查时获得准确的装配间隙数据，避免实际生产时出现安装孔位不匹配、器件与周边结构碰件的问题。面罩部分的半透明材质参数需要做单独调整，还原柔光漫射的视觉效果，让三维模型的渲染表现更贴近实物的实际观感，方便做产品外观演示、方案汇报时直观呈现最终的显示效果。
