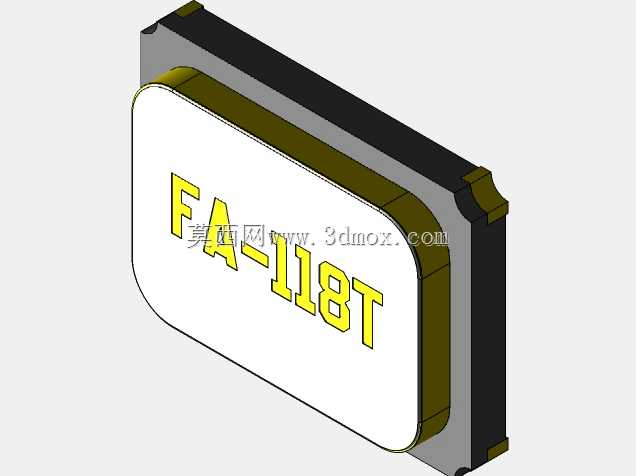

贴片式石英晶体谐振器1612封装结构

　　相比更大尺寸的3225、2520封装，它占板面积小了近六成，厚度也控制得更薄，能适配内部空间极度紧凑的超薄类数码产品。建模的时候我特意把金属封装外壳的圆角、侧边封边的台阶结构都做出来了，没有简化成简单的方块，因为实际做整机跌落仿真的时候，外壳的边角结构和PCB焊盘的接触应力分布，和简化模型算出来的结果差不少，之前有个项目就是用了简化的晶振模型，仿真的时候没发现边角和屏蔽罩的间隙只有0.05mm，实际组装的时候因为元器件公差，批量出现屏蔽罩压到晶振外壳导致频率偏移的问题，返工花了不少成本。从功能上来说，这类石英晶体振荡器是利用石英晶体的压电效应，在电路里产生稳定的振荡频率，不管是蓝牙射频的载波频率校准，还是主控芯片的指令时序同步，做消费类电子硬件结构设计快十年，经手的便携通讯设备PCB堆叠项目里，1612封装的贴片晶振是板上最常见的时基核心元件之一，这次做的这个结构模型，完全是照着实际量产的物料规格还原的，能直接给结构工程师做堆叠干涉检查、PCB封装匹配校验用。很多刚入行的工程师做板级布局的时候，总容易忽略这类小尺寸无源元件的实际安装边界，要么把丝印画小了导致贴片偏移，要么留的安全距离不够，和周边屏蔽罩、相邻电容电阻产生干涉，最后打样回来才发现贴装不良，耽误项目进度。这个1.6×1.2mm尺寸的晶振，属于小尺寸SMD封装的主流规格，现在的蓝牙模块、便携通讯终端、智能穿戴设备的主控板上，基本都会用这个尺寸的晶振来给主控提供稳定的时钟基准，

　　都得靠它提供稳定的时基，要是晶振的安装结构有问题，比如外壳受力变形、焊接虚焊，很容易出现设备蓝牙断连、系统跑飞死机的问题。设计这个结构的时候，我特意核对了实际量产物料的安装公差：底部焊盘的伸出长度、外壳底部和PCB表面的间隙、顶部金属面的平面度，都按照行业通用的JEDEC封装标准来做的，模型的安装定位基准和PCB封装的坐标原点完全对齐，导入到PCB设计软件里的时候，不需要额外调整坐标就能直接匹配封装。很多工程师做结构堆叠的时候，只关注接插件、芯片这类大尺寸元件的位置，其实这类小尺寸的晶振对安装位置的要求更高，首先要尽量远离板上的发热源，比如功率电感、功放芯片，因为石英晶体的频率会随温度变化产生偏移，要是离热源太近，

　　高温下频率偏差超过允许范围，就会导致通讯不稳定；其次安装位置要避开PCB的应力集中区，比如板边、螺丝孔附近，因为组装的时候螺丝锁紧的应力会通过PCB传导到晶振的焊盘，拉扯晶振外壳导致石英晶片受力，出现频率漂移甚至停振的问题。这个模型把外壳的实际轮廓做的足够精准，工程师在做布局的时候，可以直接用它来校验和周边元件的安全距离，比如和相邻的0402电容要留至少0.15mm的间隙，和屏蔽罩的内壁要留至少0.2mm的间隙，避免组装的时候出现干涉。另外模型也还原了晶振金属外壳的屏蔽结构，实际应用里这个金属外壳是要和PCB上的接地焊盘连接的，用来屏蔽外界的电磁干扰，避免晶振的振荡信号被外界干扰影响，建模的时候我把外壳底部的接地焊盘位置也做了对应，

　　方便工程师在做EMC仿真的时候，直接提取模型的金属面做屏蔽效能分析。之前做过一款超薄的蓝牙通讯终端，板厚只有0.8mm，内部堆叠的间隙极限是0.1mm，当时就是因为用的晶振模型是简化的方块，没算上外壳侧边的封边凸起，导致组装的时候外壳顶到了前面的显示屏FPC，最后不得不改板调整元件位置，耽误了半个月的项目周期，后来我自己建模的时候，就养成了把这类小元件的所有结构细节都还原的习惯，哪怕是0.05mm的凸起台阶也不会省略，因为在极致紧凑的堆叠设计里，这点尺寸偏差就可能导致整个项目出问题。这个1612封装的晶振结构，除了用在通讯类产品上，现在很多小型化的传感器模块、便携医疗设备的主控板上也在大量使用，因为它的尺寸小，可靠性高，适合批量SMT贴装，能大幅提升生产线的贴装效率，减少人工插件的成本。建模的时候我也考虑了不同设计软件的通用性，模型的所有特征都是参数化的，要是需要调整外壳厚度、焊盘尺寸，只需要修改对应的参数就能快速适配不同厂商的同规格物料，不用重新从零开始建模，能节省不少结构工程师的重复劳动时间。很多刚接触硬件结构设计的工程师，总觉得这类小元件不重要，随便找个方块代替就行，实际上板级结构的可靠性，往往就是由这些小元件的细节决定的，一个晶振的安装出问题，可能导致整个设备的功能失效，所以精准的三维模型在前期设计阶段的作用，就是把这些潜在的干涉、应力问题提前暴露出来，减少后期打样、试产阶段的返工成本。
