SIMCOM SIM7600通讯模块三维结构设计

　　在工业物联网终端、车载通信单元、远程数据采集设备的结构开发环节，通讯模组的三维建模精度直接决定了整板布局的可靠性，SIM7600作为多频段LTE通信模组，其结构建模需要兼顾贴片焊盘对位、屏蔽罩贴合、外围器件避让等多重工程需求。从实际应用场景来看，这类模组常被集成在环境监测终端、智能电网抄表设备、车载T-BOX、工业网关产品中，承担蜂窝网络数据透传、语音通话、GNSS定位融合的功能，建模时需要严格匹配实物的安装边界，避免出现与周边SIM卡座、ESD防护器件、天线馈点的结构干涉。

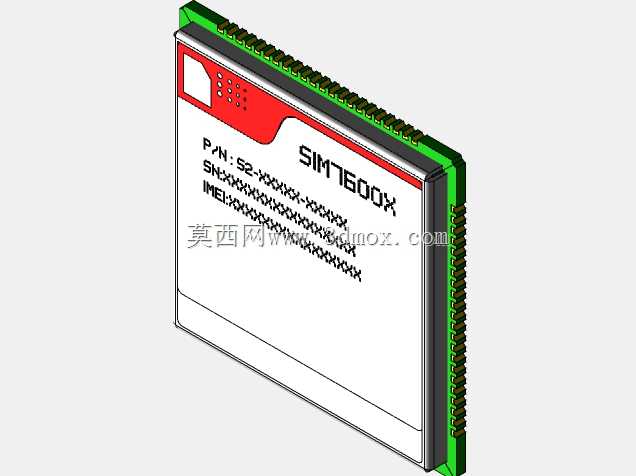

　　建模过程中首先要确认模组的整体外形轮廓，其采用LCC封装形式，主体为矩形板状结构，边缘排布半孔焊盘，顶部覆盖印刷标识的屏蔽罩，侧边预留邮票孔焊接位，建模时需要区分PCB基材、金属屏蔽罩、侧边焊盘三个不同结构层的尺寸公差，其中焊盘的伸出长度、孔位间距需要严格对应 datasheet 中的焊接要求，否则在生成PCB封装库时会出现贴片偏移的问题。很多初次接触这类模组建模的工程师容易忽略屏蔽罩的高度差，实际上SIM7600的屏蔽罩并非完全平面，顶部标识区域有轻微的冲压凸起，建模时需要还原这个微小的高度差，避免后续整机组装时屏蔽罩与外壳内壁出现顶触，或者与上方叠加的定位板产生间隙超差。

　　从安装适配的角度考虑，这类通讯模组在板卡上的布局通常需要预留三个方向的避让空间：焊盘外侧预留0.8mm以上的焊接工艺边，模组上方预留1.2mm以上的屏蔽罩散热间隙，天线馈点一侧预留2mm以上的馈线走线空间，建模时可以将这些安装边界以辅助基准面的形式整合到模型文件中，方便结构工程师在整板布局时直接调用参考，不需要反复核对二维规格书。另外模组侧边的定位缺口是生产贴片时的视觉对位基准，建模时不能简化省略这个特征，否则SMT生产环节的视觉定位会出现识别偏差，直接导致焊接良率下降。

　　在功能结构的还原上，模型需要准确呈现模组表面的丝印标识位置，包括型号标注区、序列号印刷区、IMEI码标识区的相对位置，这些区域虽然不影响结构装配，但在生产检验环节是人工核对模组型号的重要参照，建模时还原这些细节可以让整板的数字孪生模型更贴近实物状态，方便生产部门做装配工艺可视化培训。另外模组底部的焊盘分为电源焊盘、信号焊盘、接地焊盘三类，不同类型焊盘的宽度存在细微差异，建模时需要按实际尺寸区分，不能统一按等宽处理，避免后续导出STEP文件用于PCB结构协同的时候，出现焊盘与PCB封装不匹配的问题。

　　从结构设计思路来看，这类通信模组的建模不需要做过度的细节简化，也不需要还原内部的芯片级结构，只需要保证外部装配尺寸、安装特征、接口位置的1:1还原即可，毕竟结构工程师调用这个模型的核心目的是完成整板布局干涉检查、外壳开孔定位、装配公差校核。比如在车载T-BOX的结构设计中，SIM7600模组通常布置在主板的边缘位置，靠近外壳的天线出线口，模型的尺寸精度直接决定了天线馈线的弯折半径是否符合射频要求，也决定了SIM卡插拔时是否会与模组边缘产生刮擦。还有在工业网关的设计中，多台设备并列安装时，模组的屏蔽罩高度会影响主板之间的层间距，如果模型尺寸存在0.2mm以上的偏差，就可能导致组装时主板被顶弯，引发长期使用中的焊点疲劳问题。

　　实际建模中还要考虑模组的公差配合，因为通信模组在生产时本身存在±0.1mm的外形尺寸公差，建模时可以在安装边界的辅助基准中预留这个公差带，让结构工程师在布局时直接参考最大实体尺寸做避让设计，避免后期因为模组来料公差导致装配问题。另外模组边缘的邮票孔焊盘的倒角特征也需要准确还原，这个倒角是为了焊接时焊锡的爬升，建模时还原这个特征可以让后续的热仿真分析更贴近实际焊接状态，帮助工艺工程师优化回流焊的温度曲线。
