可调角度建筑遮阳百叶构件设计

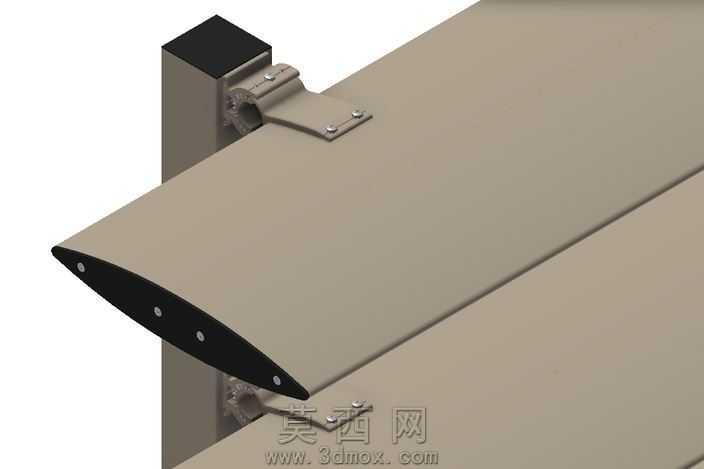

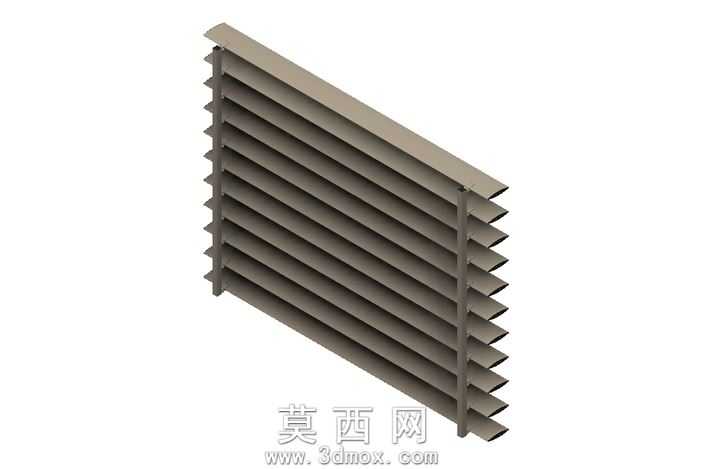

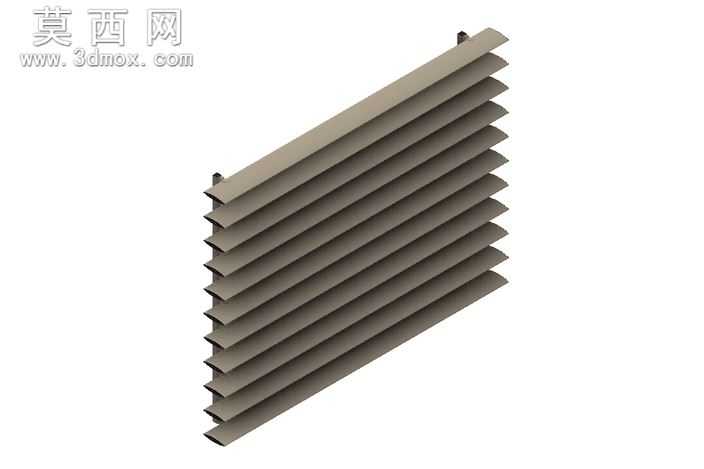

本作品为适配不同地理纬度的建筑外遮阳百叶构件，整体采用三维参数化建模方式完成，首先确定单组百叶的核心尺寸为300毫米幅宽，对应建筑外窗遮阳的常用安装模数。建模过程中先构建单片百叶的基础型材截面，采用等厚斜切边的流线型截面设计，既保证叶片自身的结构强度，也能在遮阳状态下引导自然气流沿叶片间隙流通，避免遮阳构件完全阻断建筑外立面的通风路径。完成单片叶片建模后，按照等间距排布规则完成整组百叶的阵列装配，同时设计了侧边的定位卡位结构，预设0°、15°、30°、45°、60°共五档固定卡位，对应不同纬度地区的太阳高度角差异，使用者可根据项目所在地的地理位置选择对应的安装卡位，无需额外定制角度连接件，大幅降低现场安装的调整难度。材质设定上，叶片主体采用哑光深灰色金属材质，模拟铝合金阳极氧化的表面处理效果，侧边卡位结构采用同色系硬质工程塑料材质，通过材质参数的细微差异区分不同功能部件，渲染时采用正交视角展示构件的整体装配形态，清晰呈现叶片的排布间距与卡位结构的位置关系。设计思路围绕建筑遮阳的实际使用需求展开，摒弃了复杂的电动调节结构，采用多档位固定卡位的纯机械结构，兼顾遮阳效率、通风性能与长期使用的可靠性，无需后期维护即可适配不同季节、不同纬度的遮阳需求，叶片的倾斜角度经过光影模拟验证，在对应卡位下可有效遮挡夏季正午的直射阳光，同时允许冬季低角度阳光射入室内，实现被动式节能的建筑设计目标。建模过程中对所有装配部位做了公差预留，确保叶片转动卡位时无干涉，整体结构无冗余部件，可直接用于生产开模或建筑外立面遮阳方案的效果展示。
