异形折弯金属安装固定支架工程设计

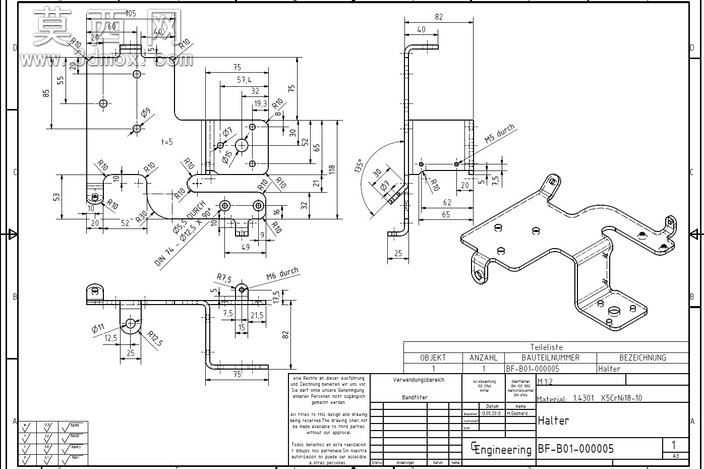

本作品为异形折弯金属安装固定支架的三维设计成果，设计过程依托三维建模软件完成全参数化构建，首先从支架的功能安装需求出发，梳理多组安装点位的空间位置关系，确定各折弯段的角度、长度与连接过渡形式，确保支架能够适配对应设备的安装空间，同时满足承重与连接稳定性要求。建模阶段先绘制支架的展开轮廓草图，精准标注每一处安装孔的孔径、孔位公差，对各折弯边的圆角、让位缺口进行逐一细化，避免折弯加工时出现材料干涉或应力集中问题；随后通过钣金折弯特征生成三维实体，对不同视角下的结构进行校验，调整折弯角度与翻边高度，保证各安装面的平面度符合装配要求。材质设定上选用常用冷轧钢板作为基材，在模型中赋予对应的金属哑光材质，还原钣金冲压件的真实表面质感，同时对棱边的倒角、毛刺让位结构进行细节处理，贴合实际冲压折弯加工的工艺特性。结构设计上采用多段连续折弯的一体式结构，减少额外焊接拼接工序，降低加工成本与装配误差；不同安装面分别设置对应规格的安装孔，部分孔位设计为长圆孔以适配装配时的位置微调需求，折弯处设置合理的内R角，既保证折弯强度，也避免加工时出现板材开裂问题。设计过程中同步生成符合机械制图标准的二维工程图，完整标注各段尺寸、形位公差、技术要求，清晰表达各视角下的结构形态与装配关系，确保三维模型与二维图纸的参数完全对应，可直接用于生产加工环节的工艺参考与尺寸校验，整体设计兼顾结构实用性与加工工艺性，能够满足对应场景下的部件固定与安装连接需求。
