这类拓扑曲面结构的环形构件,最早在通讯设备的信号传导链路、无源滤波组件的结构验证环节被大量应用,核心是利用莫比乌斯结构单侧面连续的物理特性,让信号在环形路径上传输时不会出现端面反射导致的驻波问题,相比传统的闭合环形导波结构,能在相同安装空间内将有效传导路径长度提升近一倍,同时规避双端面拼接带来的阻抗不连续缺陷。从实际工程落地的角度看,该结构的设计首先要锁定安装边界:整体为正环形外轮廓,最大外圆直径控制在62mm,内圈最小通径38mm,环体自身截面最大厚度12mm,没有外凸的安装耳或定位柱,完全依靠环形自身的过盈配合或嵌套结构完成固定,适配通讯类小型设备内部直径60-65mm的环形安装仓,不会和周边的电路板、屏蔽罩产生结构干涉。

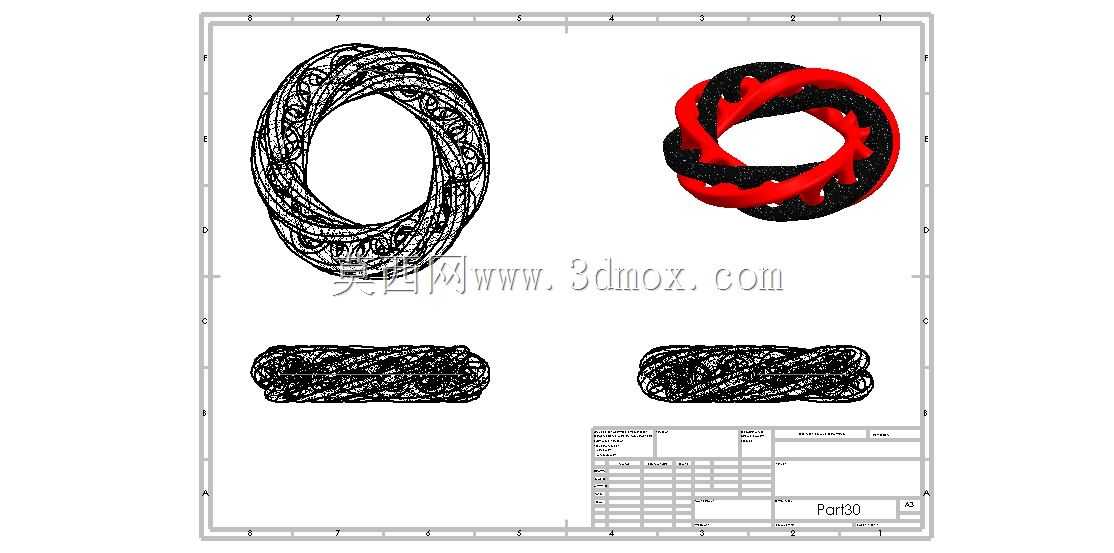

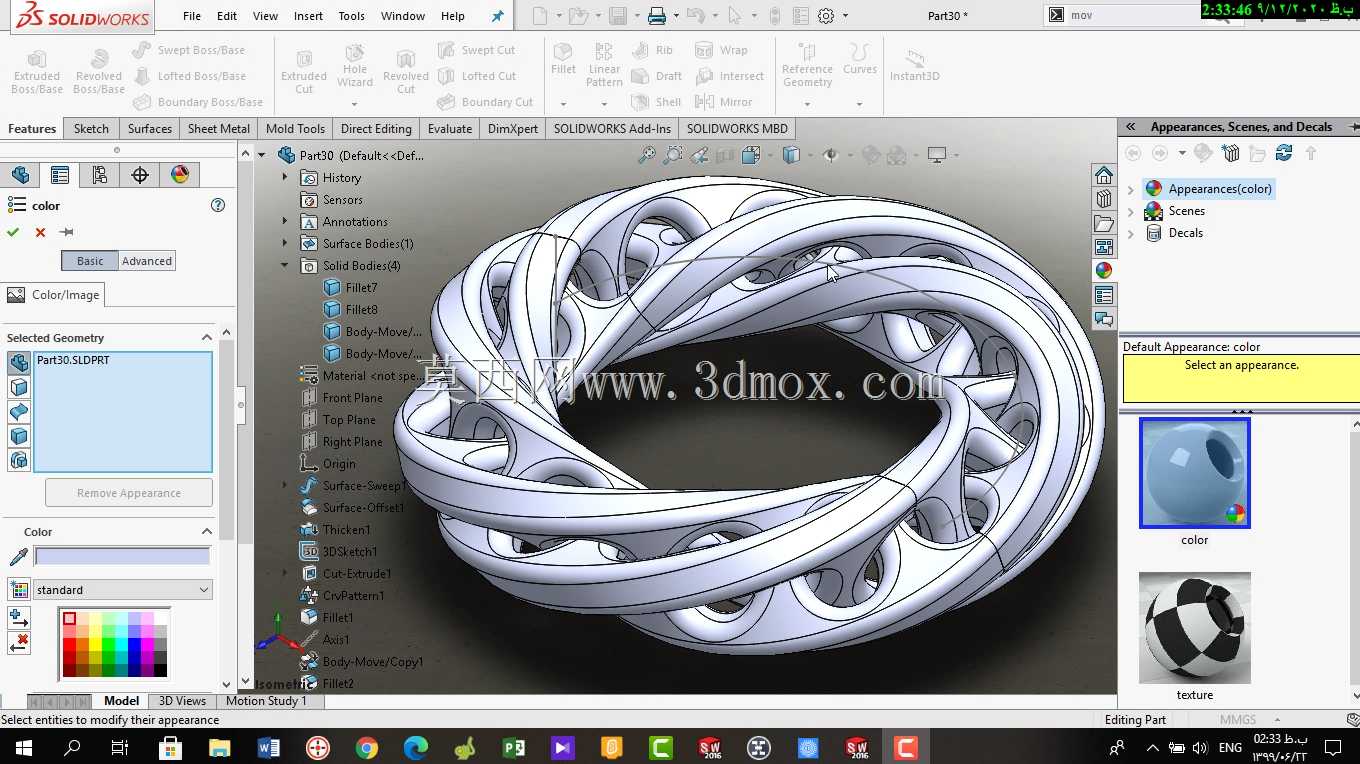

设计过程中首先要处理曲面的连续过渡问题,不能直接通过矩形条带扭转180度后拼接端点,那样会在拼接位置出现曲率突变,实际生产中不管是3D打印还是注塑成型,都会在突变位置产生应力集中,长期受温度循环影响容易出现开裂。实际建模时需要先绘制两条连续的三维空间引导线,分别对应红黑两个交织构件的中心轨迹,两条轨迹全程保持等距偏移,偏移量恒定为4mm,确保两个构件装配后不会出现局部间隙过大或干涉卡滞的问题;之后在引导线的法向平面上绘制变截面轮廓,在环体扭转角度最大的位置,截面宽度收窄至基础截面的70%,既保证曲面扭转时的顺滑度,也能让整体结构的视觉层次感更清晰,同时减少不必要的材料堆积。结构上采用的双色分体交织设计,并非单纯为了视觉区分,

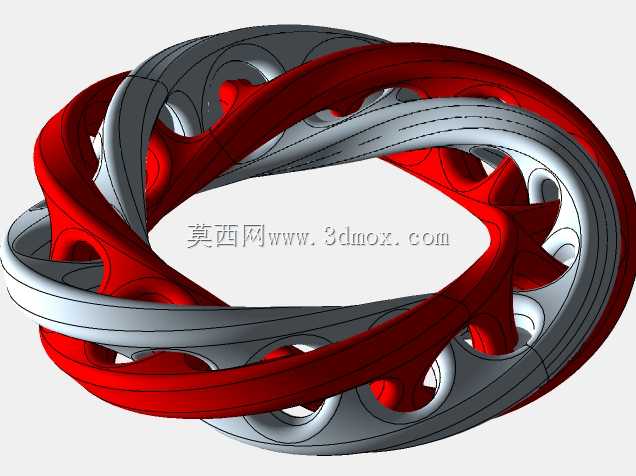

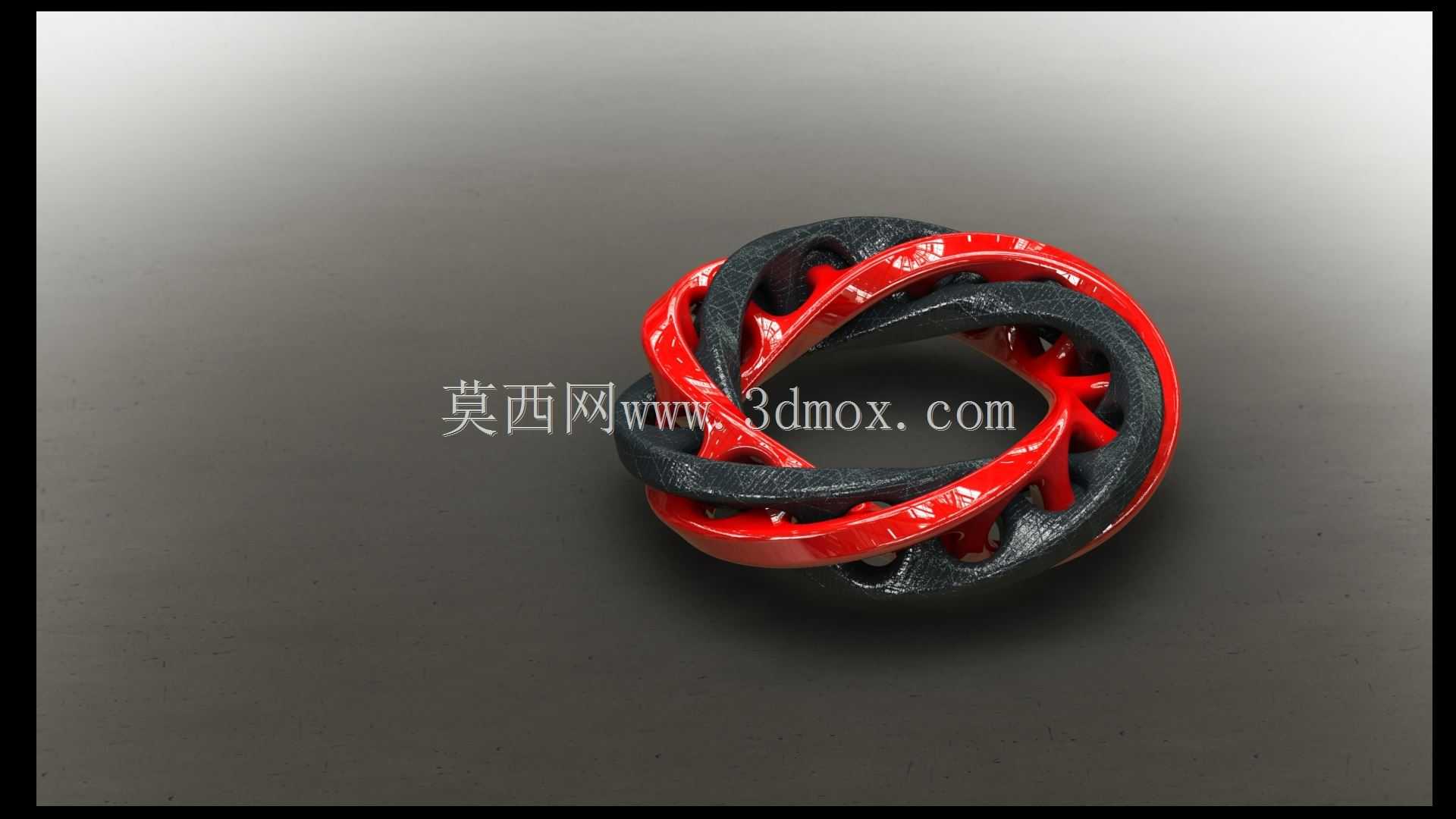

两个构件分别承担不同的功能:其中表面做亮面处理的红色构件,为信号传导的主体路径,材质选用表面镀铜的ABS工程塑料,表面光滑度达到Ra0.8,减少信号传输过程中的表面损耗;做磨砂炭黑处理的构件为结构支撑件,材质添加20%玻璃纤维增强,整体刚性比传导件高40%,嵌套在传导件的镂空位置,抵消环形结构受挤压时产生的形变,避免传导路径出现尺寸偏差导致的信号参数漂移。从应用场景延伸来看,这类结构除了通讯领域的导波组件,还可以作为小型设备的装饰性结构嵌件,比如消费电子的指环支架、穿戴设备的装饰环,利用其连续无断点的曲面特性,做表面纹理处理时不需要做拼接对位,纹理可以沿着环体一次性包覆完成,不会出现传统环形构件的合模线错位问题。
建模过程中需要特别注意曲面的法向一致性,因为莫比乌斯结构的单侧面特性,在做曲面加厚操作时如果法向计算出现偏差,会出现局部加厚方向反转,导致实体生成失败,需要逐段检查曲面的高斯曲率,确保整个环体的曲率变化率控制在每10度弧长内不超过0.05,这样生成的实体不管是做数控加工还是开模生产,都不会出现倒扣或壁厚不均的问题。另外该结构的镂空设计,除了减轻自身重量,还能让设备内部的空气沿着环体的镂空通道形成循环流道,帮助周边的发热元件散热,相比实心环形结构,相同尺寸下空气流通效率提升60%以上,不会在环体背部形成散热死角。在做装配验证时,不需要额外的紧固件,两个交织构件通过自身轨迹的卡扣限位,旋转到对应角度后即可完成卡合,装配后两个构件的相对位置偏差不超过0.1mm,完全满足通讯组件的装配精度要求,拆解时只需要反向旋转即可分离,方便后期的维护和部件更换。需要注意的是,这类拓扑结构在做有限元受力分析时,不能按照传统环形构件的受力模型计算,因为其扭转位置的应力传导路径是连续跨侧面的,需要采用实体单元网格划分,网格尺寸控制在1mm以内,才能准确模拟受力时的应力分布,避免出现应力集中位置的计算偏差,导致实际使用时出现结构断裂。
