多轴防抖相机万向挂载支架结构设计

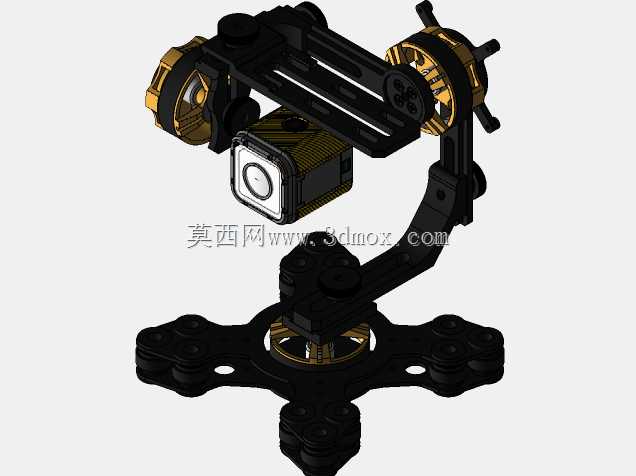

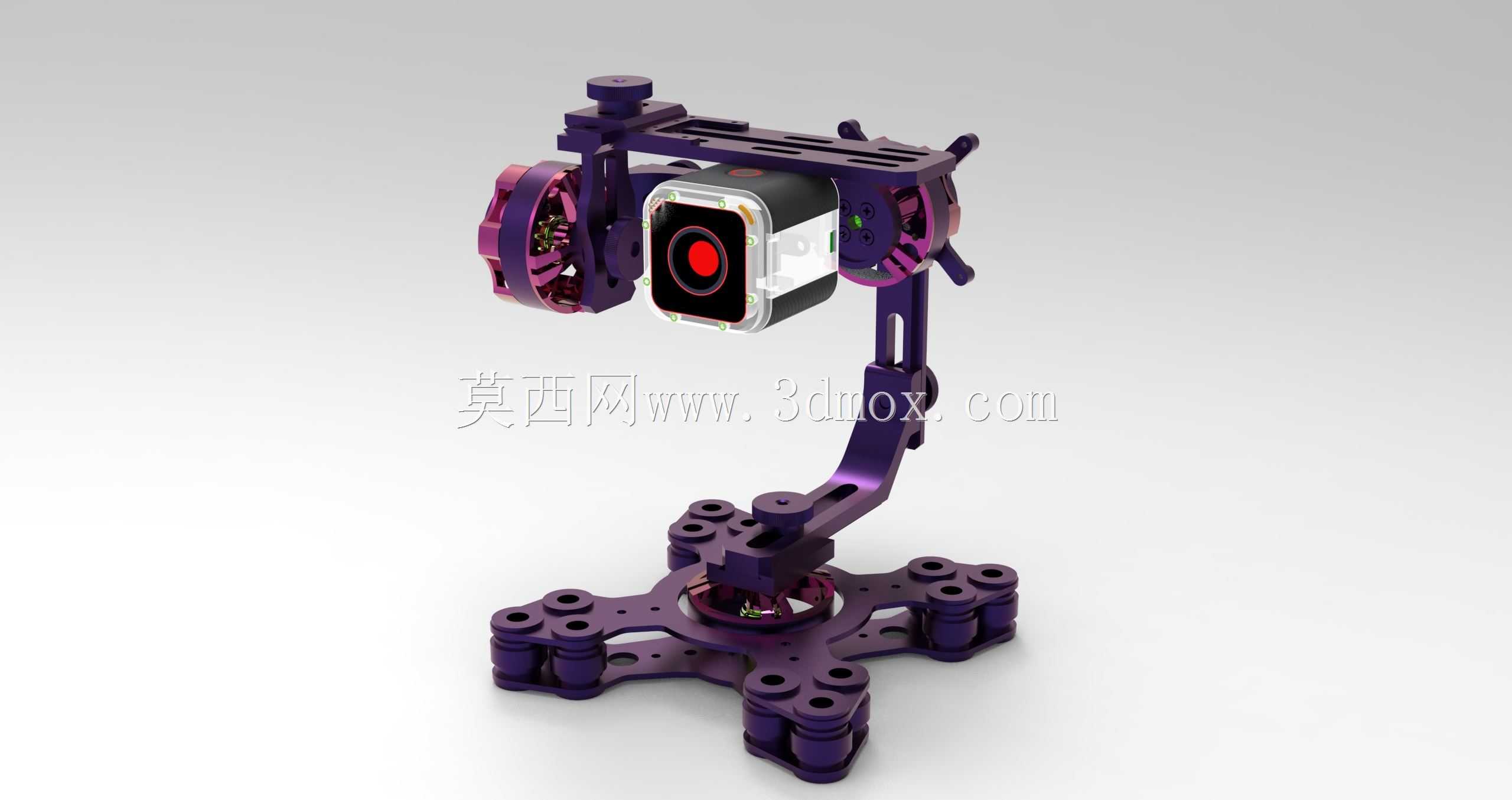

　　这套挂载结构核心面向小型航拍、巡检类视觉采集场景，适配运动相机类小型成像设备的多自由度姿态调整需求，解决移动载具行进过程中画面抖动、视角偏移的常见问题。从结构布局来看，底部采用十字型多孔安装基座，四个延伸支臂均预留双层同轴安装孔位，可直接通过螺栓固定在无人机飞行平台、巡检机器人顶部或者移动拍摄小车上，基座中心设置回转支撑轴，承担整个上部结构的水平方向360度旋转自由度，轴系配合处预留阻尼调节间隙，可根据载具振动频率调整转动阻尼，避免行进过程中出现无规则晃动。上部俯仰与横滚轴系采用对称式框架结构，两个侧置轴座内置走线通道，相机供电与信号传输线可从轴体内部穿过，避免线材外露在转动过程中出现拉扯、缠绕问题，

　　轴座外侧的调节旋钮可手动锁止任意姿态角度，也可外接舵机实现电控姿态调整，适配自动跟踪拍摄的使用需求。相机固定舱采用快拆式框型结构，舱体四周设置缓冲胶垫安装位，可兼容市面上主流的运动相机尺寸，安装时无需额外定制转接件，直接将相机卡入舱体后通过侧边锁扣压紧即可，框体边缘做倒角处理，避免拆装过程中刮蹭相机外壳。整个支架的主体受力部件采用镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，适配小型飞行平台的载重限制，各转动副的配合公差控制在0.02mm以内，既保证转动顺滑无卡滞，又不会出现过大的配合间隙导致画面出现高频抖动。从安装边界来看，底部安装基座的孔位间距适配标准的30mm、40mm铝型材安装网格，

　　也可直接固定在碳纤维板类轻量化载具平台上，整体展开后的最大回转半径不超过120mm，不会超出多数小型载具的机身轮廓，避免飞行或者行进过程中出现磕碰。实际使用场景中，这套结构可根据需求搭配不同的减震组件，在基座与载具连接位置加装硅胶减震球或者弹簧减震器，进一步过滤载具传递的高频振动，搭配电控组件时可实现画面的自动稳像，在电力巡检、航拍测绘、应急搜救等场景下，能保证成像设备始终保持水平朝向或者指定拍摄角度，不会因为载具的姿态倾斜导致拍摄画面偏移。结构设计过程中充分考虑了户外使用的可靠性，所有外露的连接部位都做了沉孔设计，螺栓锁紧后不会突出结构表面，降低户外使用时勾挂线缆、树枝的概率，轴系位置预留密封槽，可加装密封圈实现简单的防尘防水，

　　适配小雨、扬尘等复杂户外作业环境。相机舱的前后位置可做小幅调整，通过移动相机在舱内的固定位置，调整整个转动结构的重心位置，让重心落在三个转动轴的交点上，降低舵机驱动的负载，也能在手动调整姿态时实现任意角度的随遇平衡，不会出现松手后支架自行偏转的问题。
