红色透明贴片式发光二极管结构设计

　　在消费电子、通讯终端设备的板级电路设计中，表贴型发光二极管是最常用的状态指示类器件，本次呈现的红色透明芯片SMD结构，正是针对高密度PCB布局场景开发的标准化表贴指示元件。这类器件的核心应用场景覆盖通讯设备面板状态提示、消费类电子功能指示、工业控制板卡信号反馈、车载电子局部提示等多个领域，尤其适合贴装空间受限、需要批量自动化回流焊生产的组装场景。

　　从功能特性来看，该款红色发光器件采用透明封装胶体设计，光线出射角度经过结构优化，能够在正向电流驱动下输出均匀的红色可见光，相比直插式同规格器件，其贴装后占用PCB板面高度更低，能够适配超薄型通讯终端、便携数码产品的内部堆叠要求。器件的两个焊接端采用对称式结构设计，焊接引脚的外露金属区域经过尺寸公差优化，能够兼容常规SMT贴片机的吸嘴拾取定位，同时满足无铅回流焊的温度曲线要求，焊接后焊点的剪切强度能够达到IPC-A-610相关验收标准，避免批量生产中出现虚焊、掉件等组装缺陷。

　　设计过程中，首先围绕SMD封装的安装边界做了尺寸约束，器件整体的长宽尺寸严格匹配行业通用的0805类表贴封装焊盘设计规范，厚度方向控制在常规表贴LED的标准范围内，确保设计完成后能够直接替换同规格市售器件，无需额外调整PCB封装库。封装胶体的外形采用带定位缺口的对称结构，其中一侧的弧形缺口为极性识别特征，能够在SMT生产过程中辅助视觉定位系统识别器件贴装方向，同时也方便人工返修时快速判断正负极，避免反向贴装导致的器件不亮问题。内部的发光芯片放置位置经过光路仿真调整，位于封装腔体的中心区域，配合透明环氧树脂的折射角度设计，使得正向视角下的发光亮度均匀性达到最优，减少侧面漏光导致的相邻器件光干扰问题。

　　从安装适配角度考虑，该器件的底部焊接面与PCB板面的接触间隙控制在0.1mm以内，能够保证焊锡膏在回流过程中充分浸润焊接端面，同时避免间隙过大导致的焊锡爬升过高、胶体被焊锡污染的问题。两端焊接电极的金属镀层采用常规的锡铅合金或者无铅锡镀层设计，兼容不同工艺要求的PCB表面处理工艺，无论是喷锡板、沉金板还是OSP板，都能形成可靠的焊点连接。在结构细节上，封装胶体的边缘做了微小的倒角处理，避免自动化贴装过程中吸嘴拾取时出现打滑、偏位的问题，同时也减少了周转过程中胶体边缘崩缺的不良率。

　　在通讯类设备的实际应用中，这类红色SMD LED通常被布置在设备面板的指示灯位、电路板的调试信号位、接口旁的状态提示位，比如通讯模块的工作状态指示、电源供电状态提示、故障报警提示等场景，红色光的波长特性决定了其在各类环境光下都具备较好的辨识度，能够让使用者快速捕捉到设备的状态变化。相比其他颜色的同封装LED，红色发光芯片的启动电压更低，在低电压供电的便携通讯设备中也能可靠点亮，同时具备更长的工作寿命，能够满足通讯设备长期连续运行的可靠性要求。

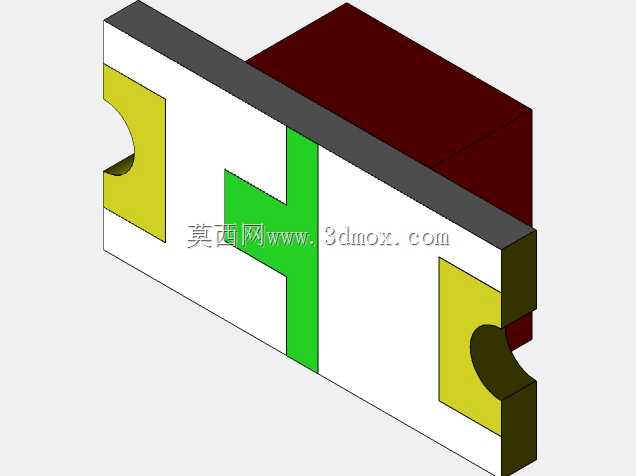

　　建模过程中，对器件的每一处结构细节都做了还原，包括封装胶体的分色结构、焊接端的金属层特征、极性识别缺口的弧度尺寸，都严格按照实际器件的测量尺寸进行绘制，确保导入PCB装配仿真时能够准确模拟器件与周边元件的间隙，避免结构干涉问题。对于结构设计工程师而言，这类标准化SMD器件的精准三维模型，能够在产品设计阶段就完成虚拟装配验证，提前发现器件与外壳、屏蔽罩、相邻元件之间的空间冲突，减少后期打样整改的次数，缩短产品开发周期。
