琥珀色透明贴片SMD发光二极管结构设计

　　做消费电子和通讯终端结构设计的工程师，对这类贴片LED的选型和结构适配肯定不陌生，这款琥珀色透明芯片的SMD发光器件，是很多手持通讯设备、便携数码产品里做状态指示的核心小器件，别小看这颗几毫米见方的小元件，在整机结构里的安装适配、光学效果匹配，往往会影响整机的装配良率和用户交互体验。

　　从实际应用场景来说，这类SMD封装的琥珀色LED，最常出现在通讯类终端的电源状态提示、信号强度指示、故障告警位置，比如手持对讲机的信道状态灯、便携通讯模块的工作指示灯、小型通讯终端的充电提示位，相比直插式LED，贴片封装的器件完全适配SMT回流焊工艺，能跟上整板的自动化贴片节奏，不需要额外的手工插装工序，在批量生产的通讯类产品组装线上，能大幅减少板级装配的工序复杂度，降低人工干预带来的虚焊、装歪等不良率。

　　从功能特性上看，琥珀色的发光波长在人眼敏感度较高的区间，在室内外不同光线环境下都有不错的识别度，不会像蓝光灯珠那样在强光下辨识度不足，也不会像红光那样在低亮度环境下过于刺眼，很适合做需要长期提示、但又不能干扰用户正常操作的状态指示位。透明封装的芯片出光设计，能让光线的发散角控制在合理范围，既不会因为聚光太强导致指示点过于刺眼，也不会因为散光过度造成相邻指示灯位的串光，在密集排布指示灯的通讯设备面板上，这个光学特性的把控非常关键，很多新手工程师选型时只看发光颜色，忽略出光角度和封装透光性，最后做出来的面板要么灯珠亮暗不均，要么相邻灯位串光，反而要后期加遮光泡棉来补救，徒增整机的物料成本和装配工序。

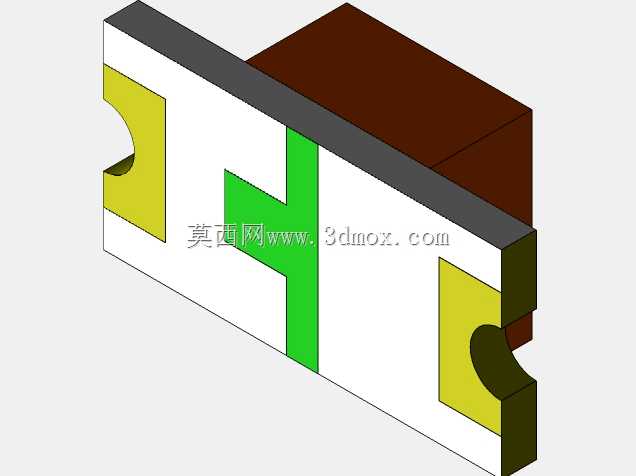

　　说到设计思路，这款SMD LED的三维结构完全按照实际量产的封装尺寸做还原，两侧的焊盘位置做了精准的对位凸起设计，这个结构不是随便做的造型，一方面是在SMT贴片时，焊盘的边缘轮廓能和钢网开口精准匹配，保证锡膏印刷的量刚好控制在焊盘范围内，减少回流焊时的锡珠、连锡问题；另一方面，两侧的内凹定位结构，能在贴片机吸嘴取件时提供更稳定的定位基准，避免高速贴片过程中器件偏移，导致焊接后灯珠歪斜，影响出光方向。封装本体的高度做了严格的尺寸控制，刚好适配通讯设备常见的薄型面板设计，不会因为器件高度过高，顶到面板的透光片，也不会因为高度过低，导致光线在面板和PCB板之间的空腔里过度散射，造成指示光圈过大的问题。

　　从安装边界的角度来说，做PCB布局的时候，这款器件的周边要预留足够的阻焊隔离区域，焊盘的外延尺寸要按照封装手册的要求做放宽，避免焊接时的应力拉扯导致器件封装开裂。同时在结构件对应位置，透光窗的开孔尺寸要和LED的出光面精准对齐，开孔边缘要做遮光处理，避免光线从缝隙漏出。要注意的是，这类SMD LED的封装胶体是透明环氧树脂材质，在做整机三防涂覆的时候，要避开灯珠的出光面，不然三防漆附着在透明胶体表面，会直接影响透光率，导致指示灯亮度不足。另外在布局的时候，要尽量远离板上的大功率发热器件，比如通讯模块的功放芯片、电源管理IC，长期高温环境会加速封装胶体的老化，导致透光率下降，缩短灯珠的使用寿命。

　　很多刚入行的结构工程师做这类小器件的建模时，往往只拉个方块凑数，忽略焊盘的实际轮廓、封装的倒角细节、出光面的位置偏移，等到导出STEP文件给PCB工程师做封装核对的时候，才发现尺寸对不上，要么是焊盘位置偏了，要么是本体高度和实际器件有误差，导致打样回来的板件装不上，或者结构件和器件干涉。这个三维模型把封装的每一处细节都做了还原，包括焊盘的金属层厚度、封装胶体的倒角、内部芯片的大致位置，不管是用来做PCB封装的核对参考，还是做整机结构的装配干涉检查，都能直接复用，不需要再对着 datasheet 一点点量尺寸改模型，能省不少前期设计的时间。尤其是做通讯类手持设备的结构设计时，往往要在很小的空间里塞下多个指示灯、按键、接口，每一个器件的尺寸误差都可能导致整体布局要重新调整，精准的器件模型能在设计阶段就把干涉问题排查掉，减少后期打样改模的次数。
