全向模拟MEMS麦克风结构三维设计

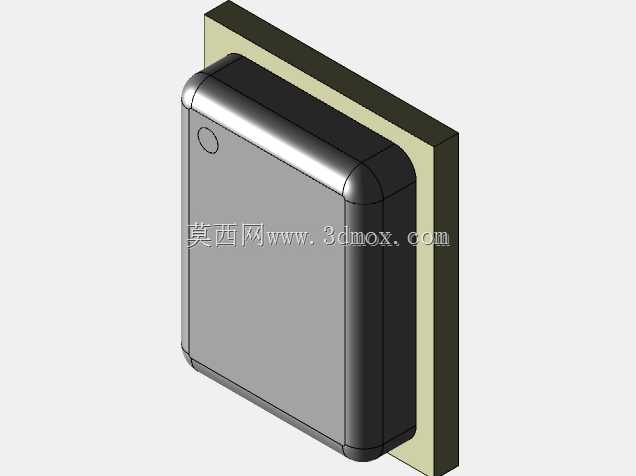

　　这款全向模拟MEMS麦克风的结构设计，核心围绕消费类通讯终端的紧凑装配需求展开，在做结构建模时首先要考虑的就是板端贴装的边界限制，这类元件目前大量应用在智能手机、便携录音设备、无线通话终端、智能穿戴拾音模块中，作为声电转换的核心前端部件，其结构精度直接影响拾音一致性与装配良率。从实际选型适配的角度看，这类MEMS麦克风采用表贴式封装结构，建模时严格还原了封装本体的圆角过渡细节，避免结构干涉——很多初级工程师在做堆叠设计时容易忽略封装边角的R角尺寸，导致壳体与元件之间预留间隙不足，过回流焊后出现元件顶壳、密封泡棉压缩量超差的问题，直接影响拾音灵敏度。封装背部的贴装基准面做了平面度公差匹配的结构还原，

　　对应PCB焊盘的位置做了引脚避让的结构示意，在整机堆叠时，这个元件的拾音孔位需要和壳体的进声通道严格对中，偏心量不能超过0.15mm，否则会导致高频频响曲线出现明显凹陷，影响通话降噪算法的输入精度。设计过程中特意还原了封装本体的金属屏蔽层结构，这层结构的厚度虽然仅0.2mm，但在实际应用中能有效阻隔板端射频信号对模拟输出的干扰，很多结构设计人员容易忽略这层屏蔽结构的接地避让，导致麦克风输出底噪超标，在建模时特意将屏蔽层与封装基体做了独立的结构区分，方便后续做EMC仿真时直接赋予对应的材料属性。从安装边界来看，这款元件的整体占位尺寸适配6mm级的板端贴装空间，周边需要预留至少0.3mm的器件禁布区，一方面避免焊接时的桥连风险，

　　另一方面给密封泡棉预留装配压缩空间，泡棉的压缩量控制在原厚度的30%左右时，既能保证进声腔的密封性，又不会因为压力过大导致MEMS振膜受力变形，造成灵敏度偏移。全向拾音的特性决定了其进声结构不能有遮挡，建模时特意标注了拾音面的有效区域，在做整机结构设计时，这个区域对应的壳体位置不能有加强筋、定位柱等结构突出，同时进声孔的直径需要匹配元件的拾音范围，过小的进声孔会提升声阻，导致低频响应不足，过大的进声孔则容易引入异物、降低防水等级。在做装配公差链计算时，需要将元件本身的封装公差、SMT贴装公差、壳体注塑公差、泡棉厚度公差累计计算，确保最终装配后，进声通道的泄漏量控制在允许范围内，避免出现声短路问题。另外，

　　封装侧面的定位标记在建模时也做了还原，这个标记是SMT贴装时的视觉对位基准，同时也能在返修时快速识别元件的拾音方向，避免反向贴装导致拾音性能失效。从实际应用场景出发，这类MEMS麦克风相比传统驻极体麦克风，拥有更稳定的温度特性，在-40℃到85℃的工作环境下，灵敏度漂移量控制在±1dB以内，结构设计时还原的耐高温封装基体，能够匹配无铅回流焊的温度曲线，不会出现封装变形、密封失效的问题。在做整机跌落仿真时，这个元件的结构强度也需要纳入考量，封装边角的圆角结构能够分散跌落时的冲击应力，避免内部MEMS芯片出现碎裂、引线脱落的问题，建模时保留的圆角细节，能够让后续的跌落仿真结果更贴近实际测试情况，减少后期样机验证的迭代次数。对于结构工程师而言，这类声学元件的三维模型不能只做外观示意，必须准确还原所有装配相关的关键尺寸、基准面、禁布区域、对位标记，才能在堆叠设计阶段就规避掉大部分潜在的装配问题和性能风险，不需要等到样机打样后再反复调整结构，大幅缩短产品的研发周期。
