做消费电子声学结构设计快八年,经手的MEMS麦克风选型和结构适配项目少说有几十项,这次拆解建模的这款楼氏SPW系列MEMS麦,是目前TWS耳机、智能穿戴、便携通讯设备里用得比较多的一款顶部拾音型号。先从实际安装场景说,这类MEMS麦大多用在空间极度受限的便携设备里,不像传统驻极体麦需要额外的偏置电路外围结构,它把声腔、MEMS振膜、ASIC处理芯片全部封装在统一的金属屏蔽壳内,安装时只需要在PCB上预留对应焊盘,同时在设备壳体对应拾音孔的位置做声腔密封结构就行,不需要额外的复杂固定结构。
从功能特性来看,这款是模拟输出的MEMS麦克风,本身自带屏蔽封装,能有效隔绝板级的电磁干扰,这在集成了蓝牙射频、电源管理电路的紧凑通讯设备里尤其重要——很多新手做结构时容易忽略麦的屏蔽层接地,最后做EMC测试时拾音通道串入射频噪声,反复整改壳体导电泡棉位置都没用,其实根源就是封装金属壳的接地焊盘没做可靠连接。它的拾音方向是顶部正对开孔,建模时特意还原了顶部拾音孔的倒角结构,这个细节很多通用模型会省略,但实际做声腔仿真的时候,拾音孔的边缘倒角会直接影响高频段的频响曲线,要是按直角孔去做密封泡棉的开孔设计,实际装配后泡棉压缩会遮挡部分拾音通道,直接导致高频灵敏度下降,通话时的齿音细节丢失。

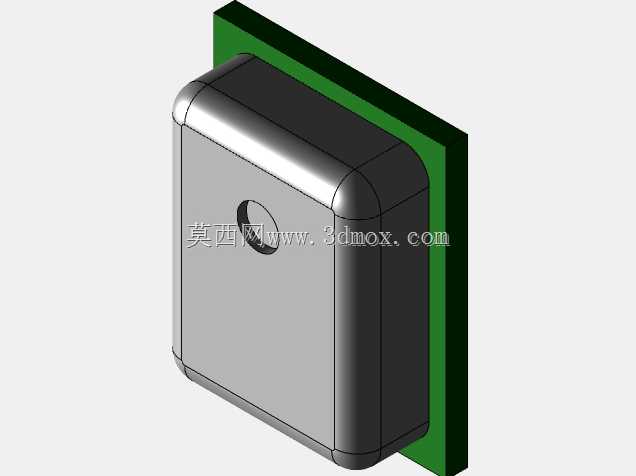

再说到设计思路上,建模时完全按照实际量产的封装尺寸做了等比例还原,金属外壳的四个圆角做了准确的R角处理,不要小看这几个圆角,很多人画封装库的时候直接画成直角方块,最后SMT贴片时吸嘴取料容易出现偏移,或者过回流焊时因为应力集中导致外壳焊点虚焊。底部的焊盘布局也严格对应 datasheet 里的定义,包括电源、输出、接地三个功能焊盘的位置和尺寸,还有外壳接地的大焊盘,做PCB封装时可以直接调用这个模型做干涉检查,避免旁边布置过高的电容电阻挡住麦的安装位。
关于安装边界,这款麦的整体厚度控制得非常薄,适合用在厚度不到8mm的TWS耳机柄、智能手表侧边框这类超薄结构里,安装时需要在拾音孔和壳体开孔之间预留0.3mm左右的压缩量给密封泡棉,泡棉的内孔直径要比麦的拾音孔大0.1mm,避免泡棉压缩后内孔收缩遮挡声路。建模时也还原了金属外壳和底部PCB基板的台阶结构,这个台阶是做点胶密封的基准位,要是做防水结构的话,在这个台阶位置打一圈0.2mm直径的密封胶,就能实现IPX5以上的防水等级,不用额外做复杂的橡胶密封圈,非常适合便携通讯设备的快速量产。
实际做整机结构堆叠的时候,要注意麦的安装位置要远离喇叭、振动马达这类会产生结构振动的部件,至少要保持3mm以上的间距,要是空间实在受限,要在麦的安装位周边做隔振槽,避免结构传导的振动被MEMS振膜拾取产生摩擦杂音。另外这款麦的声腔是完全封闭在金属壳内的,建模时没有做内部的振膜细节,因为结构设计阶段不需要涉及芯片内部的微结构,只要把外部安装、密封、干涉检查需要的所有外形特征做准确就足够支撑结构设计工作,要是做声学仿真的话,可以在拾音孔位置添加等效的声阻抗参数,不用拆解内部结构就能完成整机声腔的仿真验证。
很多刚入行的结构工程师选MEMS麦的时候只看灵敏度、信噪比这些电声参数,忽略封装的机械尺寸和安装细节,最后打样回来才发现焊盘对不上,或者拾音孔和壳体开孔错位,反复改板耽误项目进度,用准确的三维模型提前做堆叠检查,就能在设计阶段规避90%以上的这类装配问题。这款模型的所有外部特征都和实际量产元件一致,包括外壳的哑光金属质感、基板的绿色阻焊层细节,做整机渲染的时候也能直接用,不用再额外调整外观材质,不管是做结构堆叠检查、装配干涉验证,还是做产品爆炸图渲染,都能直接适配工作流程。
