小型单刀双掷信号继电器三维结构设计

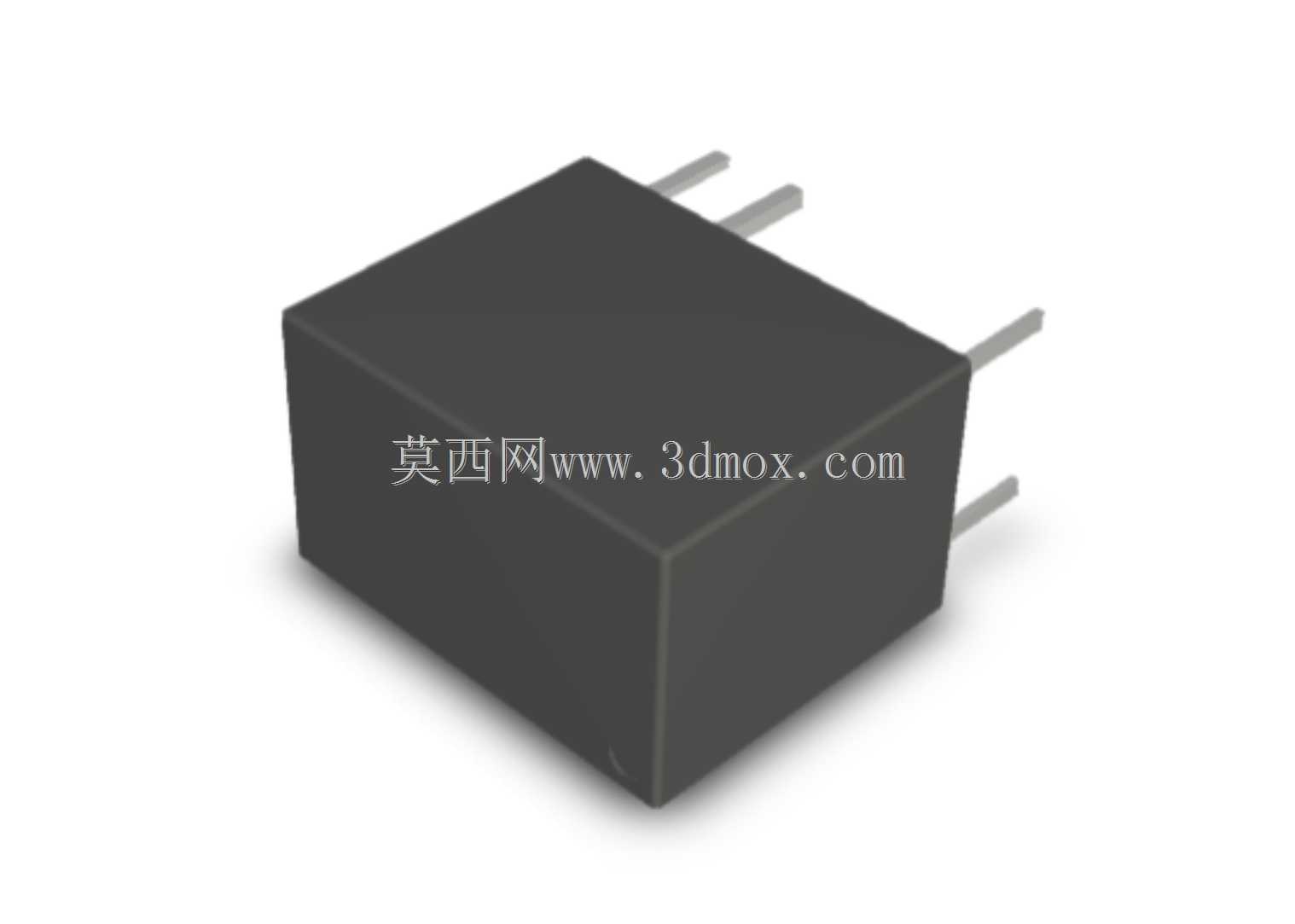

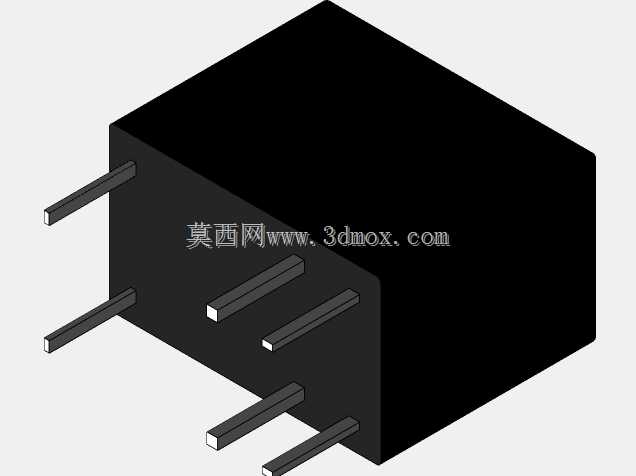

　　在工业控制板卡、通讯接口模组、小型测试仪器这类需要弱电信号回路切换的场景里，这类1A容量的单刀双掷信号继电器是出镜率极高的基础元件，不同于动力回路用的大功率继电器，它的核心设计目标是保证小信号传输的接触可靠性，同时把自身的体积压缩到适配高密度PCB布局的程度。从结构设计的角度看，这款继电器采用了完全塑封的立方体外壳，外壳边角做了微小的倒角处理，既避免注塑生产时的应力集中问题，也能在自动化插件过程中减少卡料概率，外壳表面做了哑光磨砂处理，不会在生产组装环节因为反光影响视觉定位系统的识别精度。引脚采用直插式排布，从外壳侧面伸出的引脚长度、引脚间距都严格匹配通用PCB焊盘的设计规范，引脚本身做了镀锡处理，既保证焊接时的浸润性，

　　也能在长期存放过程中避免氧化导致的虚焊问题，引脚的根部做了加宽的应力释放结构，就算在插件或者焊接过程中受到侧向的外力，也不会把外力直接传递到内部的触点结构上，避免内部簧片移位导致的参数偏移。内部结构的设计逻辑完全围绕信号切换的可靠性展开，单刀双掷的触点结构包含一个公共动触点，以及常开、常闭两个静触点，动触点固定在弹性簧片上，线圈通电产生的磁力驱动簧片动作，完成触点的切换，整个触点组都被塑封外壳完全包裹，能隔绝生产车间里的助焊剂蒸汽、灰尘，还有使用环境里的潮气，避免触点表面氧化或者沾附杂质导致接触电阻变大，毕竟信号回路的电流往往只有毫安级，接触电阻的微小波动都可能导致信号传输异常。做PCB布局的时候，

　　这款继电器的安装边界需要预留足够的安全间隙，首先是引脚伸出外壳的长度决定了板件焊接后的元件高度，在多层板堆叠的设备里要算好和上层板或者外壳内壁的距离，避免干涉；其次是继电器本体周围要和周边的功率元件、发热元件保持足够的距离，一方面是避免周边元件的热量长期烘烤继电器外壳，加速塑料老化，另一方面也要避免强电磁干扰源离得太近，影响线圈动作的稳定性。在实际选型应用里，这款继电器适配的是1A以内的小信号回路切换，不能用来切换动力负载，它的触点材质是针对小电流设计的，要是过流超过额定值，很容易出现触点熔焊的问题，而且因为是信号级的继电器，它的线圈功耗做得很低，适合用在电池供电的便携设备、低功耗采集终端里，不会因为线圈长期通电消耗过多电量。

　　建模的时候要特别注意引脚的位置公差，因为直插元件的引脚位置偏差会直接导致插件失败，所以引脚的定位基准要和外壳的定位基准统一，所有尺寸的公差都要符合电子元件的通用公差标准，外壳的合模线位置要设计在不影响插件和外观的侧面，不能出现在和吸嘴接触的顶面，不然会影响SMT或者自动化插件设备的吸嘴吸附稳定性。另外，这款继电器的塑封外壳是超声波焊接的结构，建模的时候要预留好超声线的位置，保证焊接后外壳的密封性，同时不会因为超声焊接的溢料影响引脚的正常使用，内部的线圈骨架、簧片的定位结构都要和外壳的内部卡槽精准匹配，避免组装后内部元件出现窜动，影响继电器的动作参数。在通讯设备的信号回路里，这类继电器常用来做信号通道的切换，比如多通道采集设备里的通道选通，或者通讯接口的防雷切换回路，它的动作响应速度快，触点接触稳定，不会因为长期处于常闭状态出现触点粘连的问题，而且因为体积小巧，在高密度的板卡上可以并排布置多个，实现多通道的信号切换，不会占用过多的板上空间。做结构评审的时候，还要考虑继电器的安装方向，因为直插引脚的受力方向是垂直于PCB的，在有振动的使用场景里，要尽量让继电器的引脚受力方向和振动方向错开，必要的时候可以在继电器外壳和PCB之间点胶固定，提升抗振动性能，避免长期振动导致引脚脱焊或者内部触点接触不良。
