斜向通径带法兰连接式管路接头结构

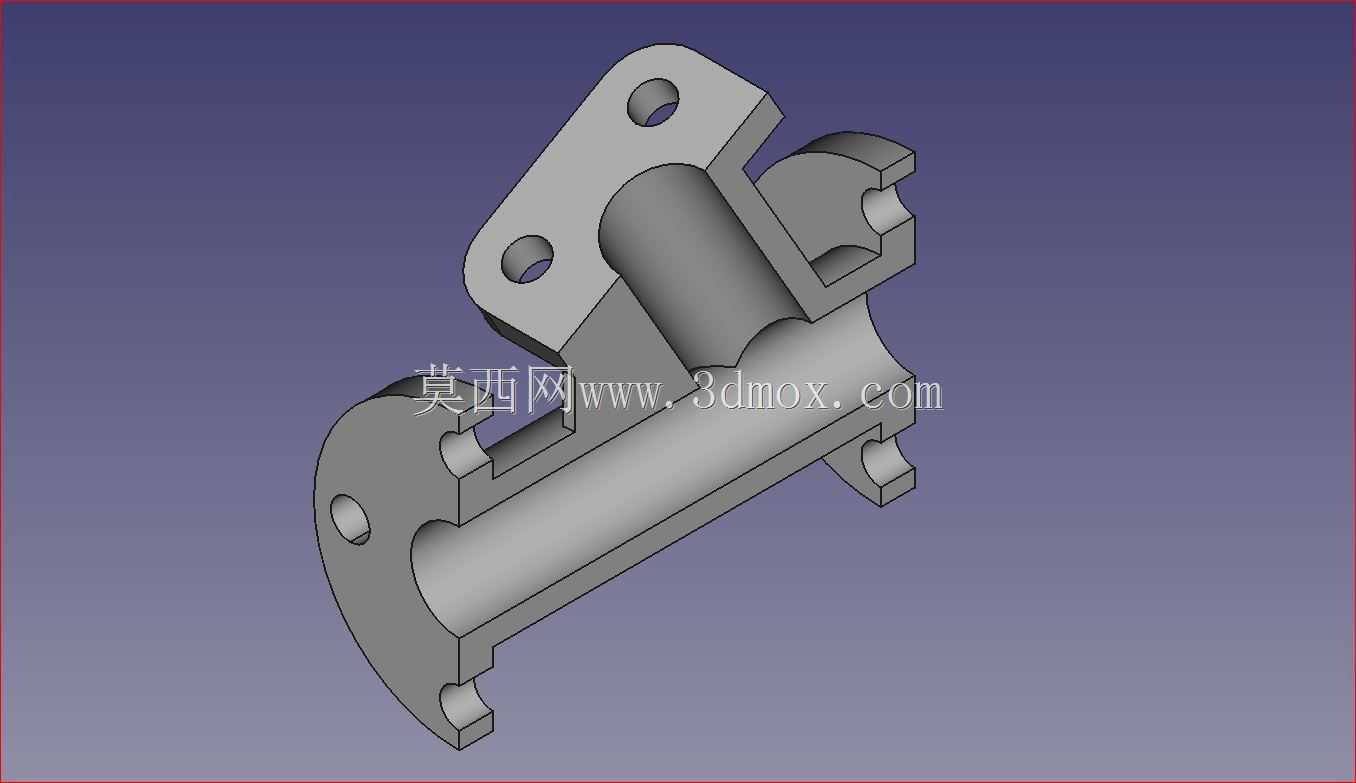

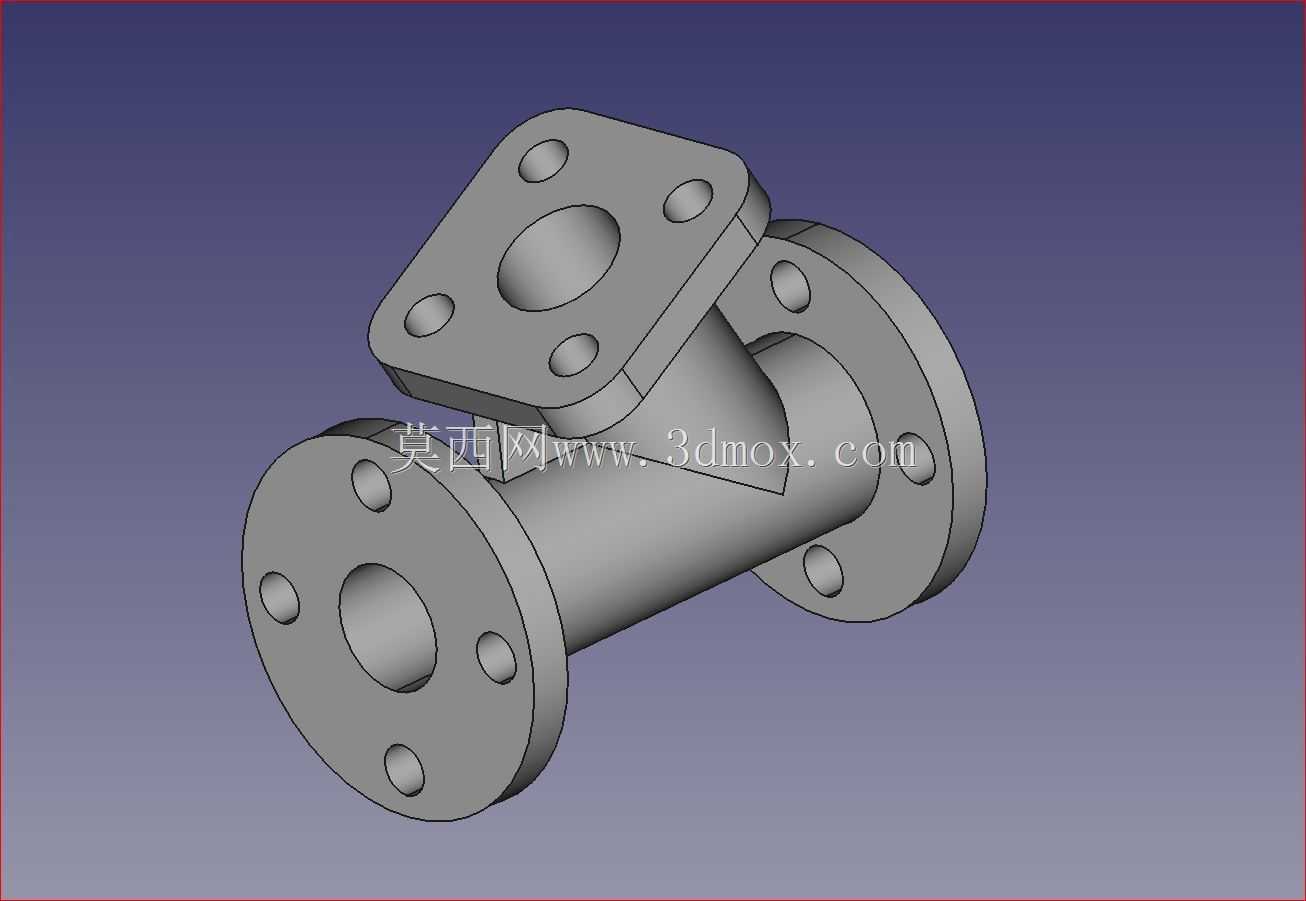

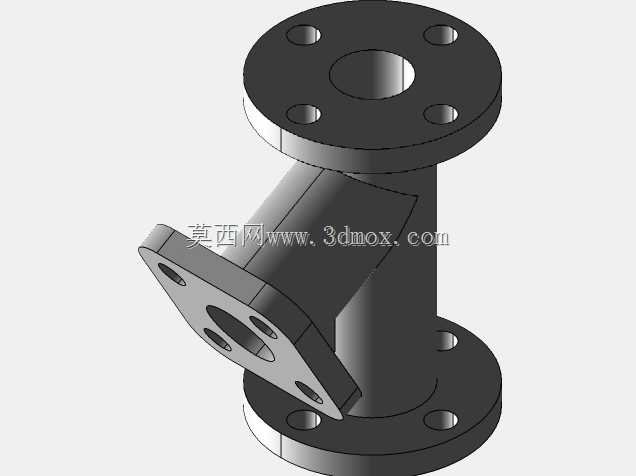

　　该结构属于管路系统中的介质转向连接件，主要应用在小通径流体输送管路需要实现60度方向转向的安装场景，常见于小型液压站油路排布、实验室气路管线布设、小型设备冷却水路连接等工况，用来完成两段不同走向管路的刚性对接，保证介质在转向过程中流道顺畅，减少局部压损。从结构功能来看，主体采用一体化成型的斜角通腔设计，主流道沿水平方向贯通，斜向支管与水平主流道呈60度夹角布置，避免直角转向带来的介质流阻陡增问题，同时减少介质内杂质在转角处的淤积概率。两端的连接法兰采用方形带圆角的安装面设计，四个角位置布置直径8mm的安装通孔，孔位沉孔深度4mm，适配M6规格的内六角安装螺栓，安装时螺栓头部可完全沉入沉孔内，不会突出法兰表面，

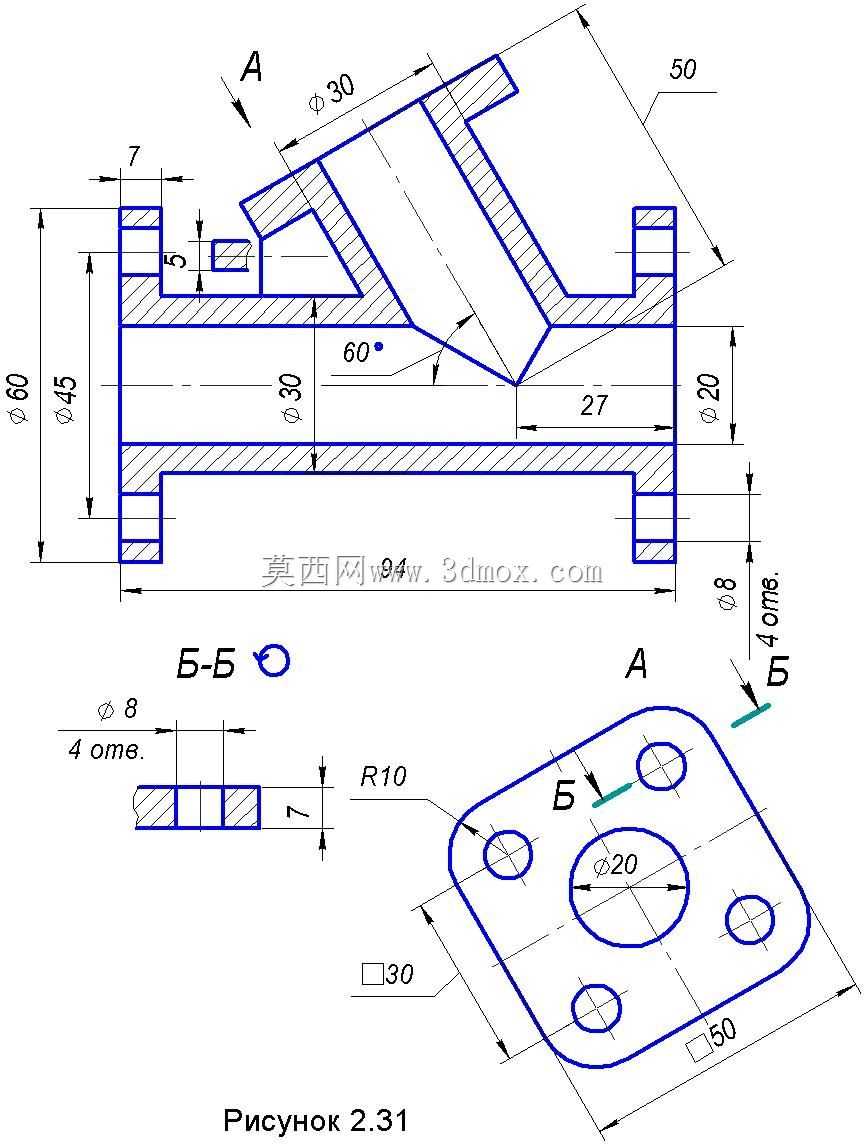

　　保证安装后法兰面与对接件表面完全贴合，避免出现安装间隙导致的密封失效问题。法兰与对接面接触的位置预留7mm厚度的密封面凸台，凸台表面加工粗糙度要求达到Ra1.6，可适配橡胶平垫片或者金属密封垫片，满足0-1.6MPa压力区间的管路密封需求。从尺寸边界来看，整个接头水平方向总长度为94mm，方形法兰的外形尺寸为50mm×50mm，法兰边角做R10的圆角过渡，避免安装过程中锐角划伤操作人员，同时减少应力集中带来的法兰根部开裂风险。水平主流道的内孔直径为30mm，两端外圆直径为45mm，法兰最外端的外圆直径为60mm，斜向支管的内孔直径同样为30mm，支管端部距离水平主流道轴线的垂直高度为50mm，支管端部同样采用法兰连接结构，

　　其法兰尺寸与两端水平法兰保持一致，安装孔位规格统一，可实现同规格管路件的互换装配。设计过程中，在斜向支管与水平主管的连接位置做了加厚的三角加强筋结构，筋板厚度与管壁保持一致，抵消管路内介质压力波动带来的支管根部交变应力，避免长期使用过程中焊缝或者成型位置出现疲劳裂纹。管壁厚度统一设置为7.5mm，兼顾结构强度与材料成本，针对常用的金属材质或者工程塑料材质都能满足常规工况的强度要求，不会因为壁厚过薄导致承压不足，也不会因为壁厚过大造成材料浪费和整体重量超标。流道内部的转角位置做了平滑过渡处理，没有尖锐的棱角，介质流经转向位置时可以顺着斜向流道平稳改变方向，相比直角弯头的流阻降低约30%，适合对管路压损有严格要求的低压输送场景。

　　安装时需要注意，三个法兰面的平面度公差需要控制在0.1mm以内，避免安装后密封垫片受压不均匀出现渗漏，安装孔的位置度公差控制在0.2mm以内，保证与对接管路的法兰孔位完全对中，避免强行装配带来的结构内应力。该结构没有设置额外的调节或者活动部件，属于固定式刚性接头，安装完成后不需要日常维护，仅需在管路定期检修时检查密封面的垫片老化情况即可，整体结构紧凑，占用安装空间小，适合在管路排布空间受限、需要小角度转向的位置使用，相比采用标准弯头加直通管拼接的方案，减少了两个连接密封点，降低了管路的泄漏概率，同时整体装配效率更高，不需要现场进行多段管件的拼接焊接或者螺纹连接，装配后的管路一致性更好。
