大跨度碳钢厂房屋顶钢桁架结构设计

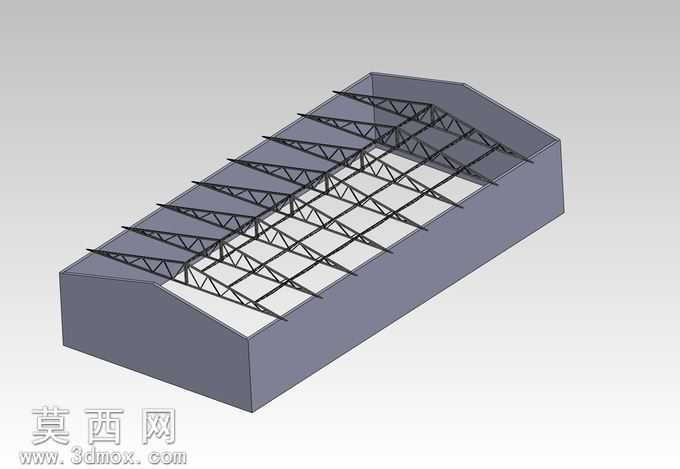

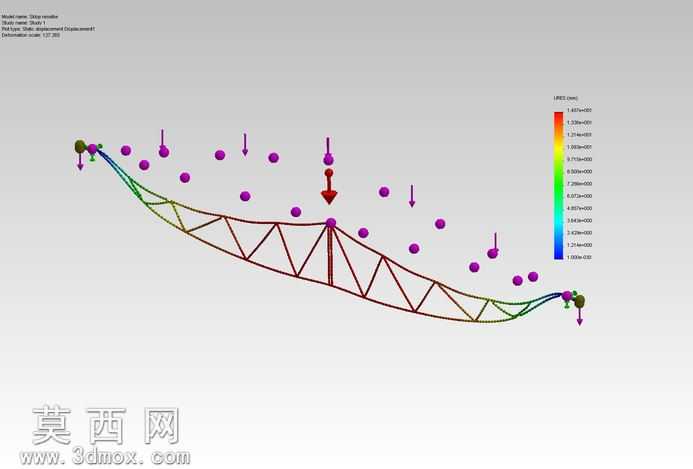

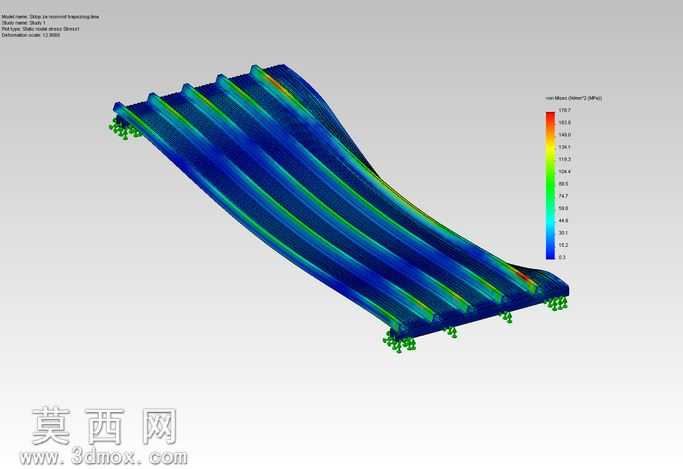

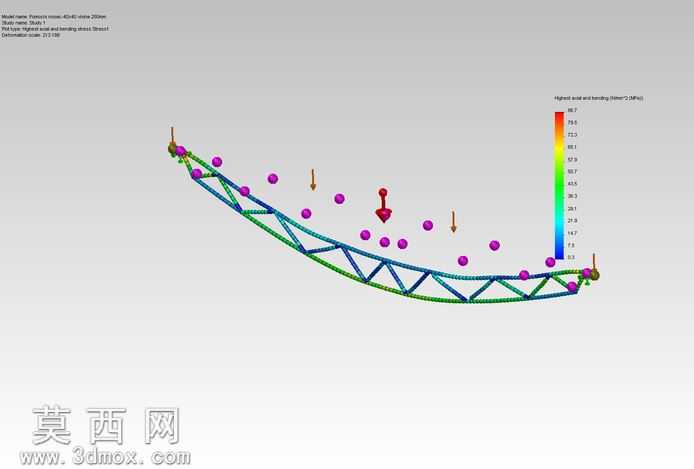

本作品为35m×17m规格的大跨度工业厂房屋顶碳钢承重结构，采用三维参数化建模方式完成整体方案搭建，建模过程中严格遵循钢结构设计规范，对每一处桁架杆件、节点连接件、焊接点位进行1:1等比例还原，确保模型尺寸与实际施工需求完全匹配。建模阶段优先搭建主体建筑的围护墙体基准，以墙体顶部标高为桁架安装基准面，沿建筑短跨方向等距排布主承重桁架，主桁架采用三角形受力构型，上下弦杆选用适配跨度的碳钢型材，腹杆按照受力传导路径优化排布角度，在保证承重冗余量的前提下尽可能降低结构自重。主桁架之间设置多道纵向联系桁架与水平支撑构件，将独立的主桁架连接为整体受力体系，有效提升屋盖结构的整体抗侧移能力与抗风载、雪载性能，避免单榀桁架出现独立失稳的问题。材质配置阶段，所有碳钢构件统一赋予哑光深灰金属材质，还原碳钢型材的真实表面质感，墙体围护结构赋予哑光混凝土材质，通过材质差异清晰区分承重结构与围护结构的边界，渲染阶段采用正交等轴测视角展示整体结构，隐去部分屋面板遮挡，完整呈现内部桁架的排布逻辑与节点连接形式。设计过程中同步完成结构受力计算验证，针对不同位置的杆件受力大小匹配对应规格的焊接连接件，所有节点均采用刚性焊接连接形式，确保荷载能够顺畅在杆件之间传导，适配常规工业厂房的屋顶施工承重需求，可直接用于施工方案验算、构件预制参考与施工交底使用，整体结构排布规整，受力路径清晰，在满足结构安全要求的前提下实现了材料利用率的优化。
