CatiaV5压缩弹簧动画仿真设计作品

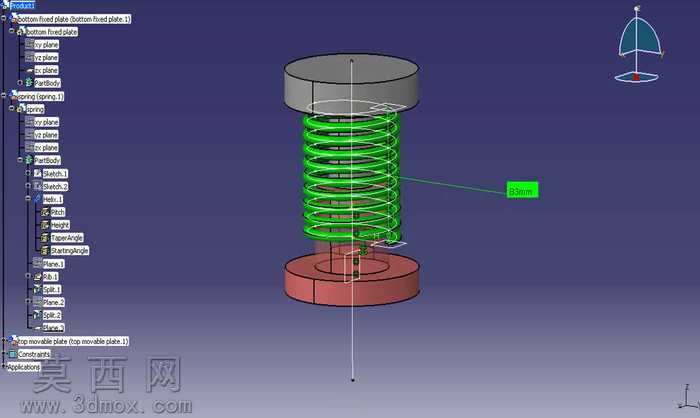

本作品为压缩弹簧的运动动画仿真三维设计，整体建模围绕弹簧压缩工况的动态展示展开，核心建模对象包含上下两块圆形压盘与中间的螺旋压缩弹簧，完整还原了弹簧受轴向压力时的形变运动过程。建模过程中首先完成上下压盘的基础实体构建，采用圆柱体拉伸特征生成压盘主体，对压盘与弹簧接触的端面做平整处理，保证弹簧端部与压盘的贴合度符合实际装配要求，同时对压盘边缘做微小倒角处理，还原真实五金零件的加工细节。中间的压缩弹簧采用螺旋线扫描方式生成，首先根据弹簧的自由长度、中径、线径参数绘制对应规格的螺旋引导线，设置合理的螺距参数匹配弹簧的刚度特性，再以圆形截面沿螺旋引导线扫描生成弹簧实体，弹簧两端做并圈磨平处理，端部贴合面与上下压盘完全对齐，符合实际压缩弹簧的端部结构要求。动画仿真的设计思路围绕弹簧的轴向压缩运动逻辑搭建，将下压盘设置为固定约束，上压盘设置为沿弹簧中心轴线的直线运动副，给弹簧添加柔性形变约束，将上压盘的直线位移与弹簧的轴向压缩形变做参数关联，当模拟上压盘向下施加压力的运动时，弹簧会随位移量同步产生均匀的螺旋压缩形变，簧圈之间的间距随压缩量增大逐步减小，全程无簧圈穿模、形变错位的问题，完整还原压缩弹簧从自由长度到压紧状态的完整运动过程。材质设置上，上下压盘采用普通结构钢材质，赋予哑光金属质感，表面设置细微的磨砂纹理还原机加工零件的表面质感；弹簧部分采用弹簧钢材质，赋予带有轻微金属反光的亮面绿色材质，既区分不同零件的视觉层次，也能在动画演示时清晰观察簧圈的形变位移。建模过程中对弹簧的螺旋升角、并圈长度、有效圈数都做了符合机械设计标准的参数设置，保证仿真运动的逻辑符合真实弹簧的力学形变规律，可用于机械结构教学、弹簧工况演示、装配原理展示等场景，帮助观看者直观理解压缩弹簧的工作过程与装配关系，整个模型的装配层级清晰，运动约束设置合理，动画播放流畅无卡顿，各零件的运动轨迹完全符合机械运动逻辑，没有多余的自由度或约束冲突问题。
