45度弯脚直插式铝电解电容结构设计

　　在消费类通讯终端、小型工控通讯板卡的PCB布局设计中，直插式电容的引脚成型工艺直接决定了板级装配的良率与空间利用率，常规直引脚电解电容在贴装到厚度较薄、板边空间局促的通讯类PCB时，往往会出现引脚过长易触碰相邻走线、电容本体高度超出壳体装配间隙的问题，这款弯脚结构的电解电容设计，正是针对这类板载装配痛点完成的结构优化。

　　从实际应用场景来看，这类弯脚电容多用于手持通讯设备、小型物联网通讯模组、便携数据采集终端的板载电源滤波回路，这类设备的内部装配空间通常被射频模块、主控芯片、电池仓挤压得极为紧凑，电容本体如果采用垂直直插安装，往往会顶到设备的上壳内壁，或者与相邻的屏蔽罩产生结构干涉，将引脚做45度弯脚处理后，电容本体可以顺着PCB板的板面方向倾斜一定角度，有效降低垂直方向的安装高度，同时弯脚结构还能在波峰焊过程中增加引脚与焊盘的结合强度，避免设备在跌落、振动测试中出现电容引脚脱焊、本体歪斜的问题。

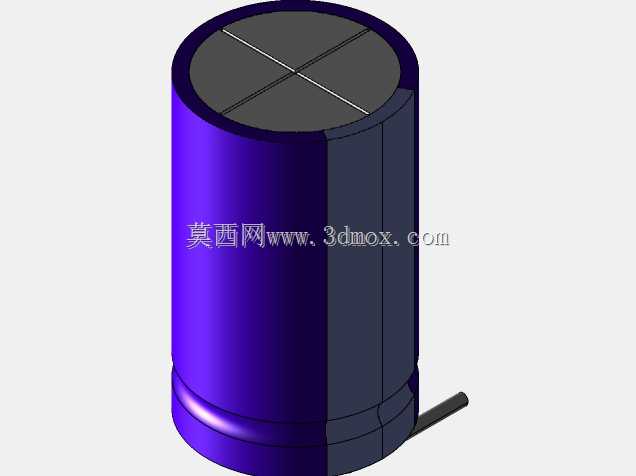

　　这款电容的结构设计完全围绕板级装配的实际边界展开，本体采用标准圆柱型铝壳封装，顶部预留了十字型防爆压痕，当电容内部因为过压、过温产生电解液气化压力时，防爆压痕会优先开裂释放压力，避免电容本体炸裂波及板上其他元器件。引脚部分区分上弯与下弯两个成型段，下弯段直接插入PCB对应的安装孔，保证焊接时引脚与焊盘的对位精度，上弯段的45度弯折角度经过反复校核，既不会因为弯折角度过小导致电容本体贴板过近影响散热，也不会因为弯折角度过大导致垂直方向的空间占用没有得到有效压缩，弯折处的圆角半径严格遵循电子元器件引脚成型的工艺规范，避免引脚在弯折过程中出现铜芯断裂、镀层脱落的问题，保证焊接后的导电可靠性。

　　在建模过程中，设计人员充分考虑了不同PCB板厚的适配性，引脚的伸出长度、弯折段的长度都预留了足够的工艺余量，不管是1.2mm厚的常规FR4通讯板，还是0.8mm厚的薄型柔性补强板，都能顺利完成插装焊接。电容本体的外径、高度参数完全匹配行业通用的同规格直插电解电容的安装尺寸，设计人员在做板级布局时，不需要重新调整封装库的占位尺寸，只需要在原有电容封装的基础上调整引脚弯折方向，就能直接替换原有直引脚电容，大幅缩短了产品结构迭代的设计周期。

　　从功能特性来看，这款弯脚电容除了承担常规的电源输入滤波、信号回路去耦作用外，弯脚结构本身还具备一定的应力缓冲能力，当通讯设备出现意外跌落、长期处于振动工况时，弯折的引脚可以吸收一部分传导到电容本体的机械应力，避免应力直接传递到引脚与铝壳的铆接部位，导致电容内部电极连接断开、容量衰减失效。同时倾斜安装的电容本体与PCB板面之间预留了均匀的散热间隙，设备工作时电容自身产生的热量可以顺着间隙通过空气对流快速散出，相比贴板安装的电容，工作温升可以降低3到5摄氏度，有效延长了电容的实际使用寿命。

　　在实际选型应用中，结构设计人员只需要确认PCB上对应安装位置的垂直净空高度、相邻元器件的横向间距，就可以判断这款弯脚电容是否适配，不需要额外开模定制特殊成型的电容引脚，通用化的结构设计可以覆盖绝大多数紧凑型通讯板卡的装配需求，建模时还原的引脚弯折细节、本体防爆槽结构、铝壳表面的滚边封装结构，都可以直接用于板级装配的干涉检查、虚拟样机的装配仿真，帮助设计人员在开板前就提前发现潜在的结构冲突问题，减少后续打样改板的次数。
