2.54mm间距单排直插排针连接器结构

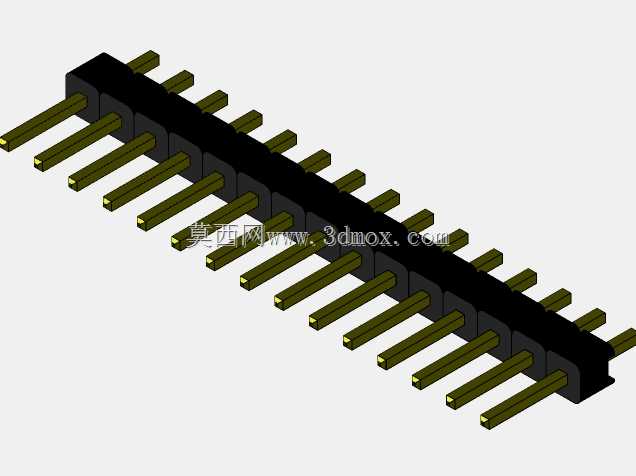

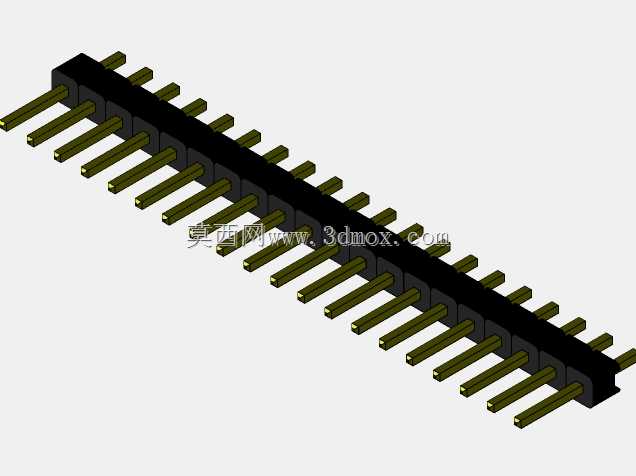

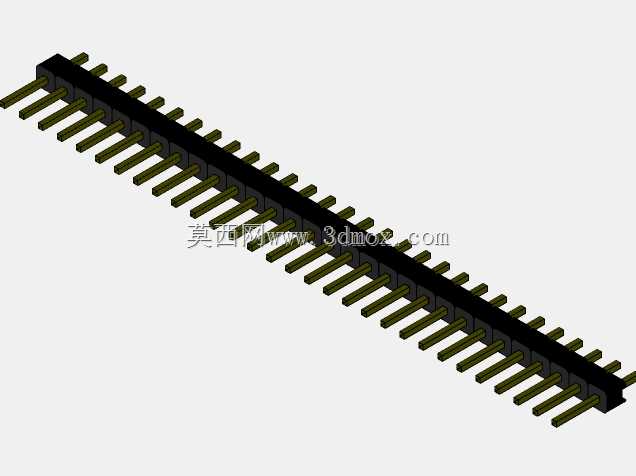

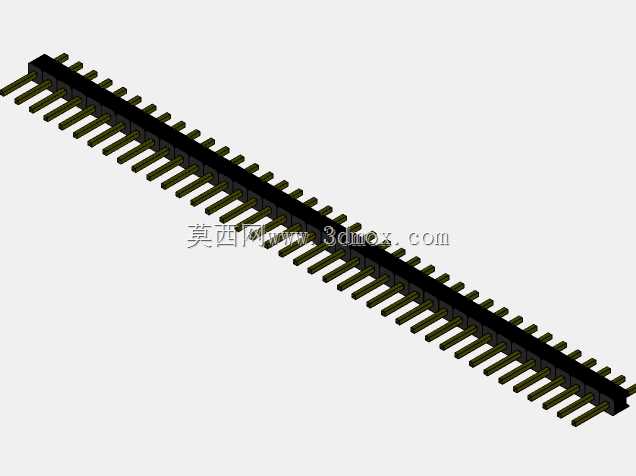

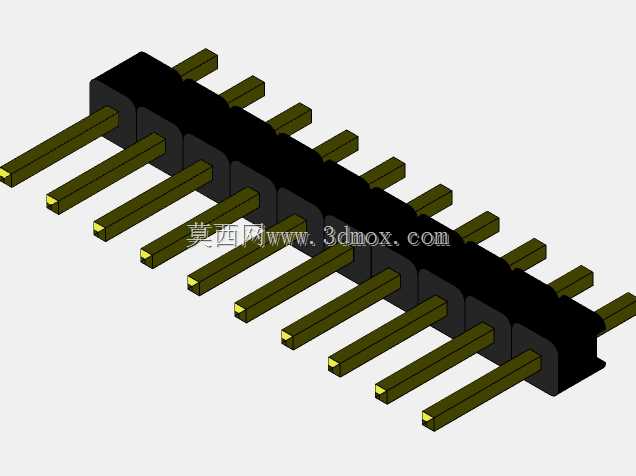

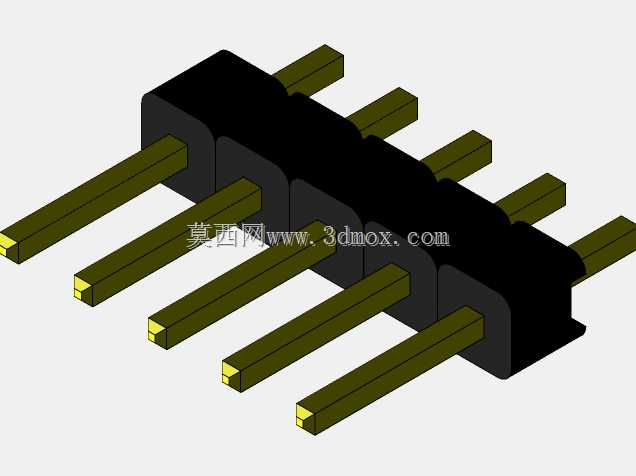

　　在消费电子、工业控制板卡、通讯设备的板间连接场景里，2.54mm间距的单排直插排针是应用覆盖面极广的板级互连元件，这类排针的核心作用是实现两块印制电路板之间的信号与小功率电源传输，或是作为板卡对外的扩展接口，搭配对应的排母使用时可实现可拆卸的板间连接，也可直接焊接在单板上作为测试点、跳线焊接点使用。从结构设计来看，这款单排直插排针采用2.54mm的标准引脚间距，这个间距是全球通用的板级互连标准间距，适配绝大多数通用PCB的孔位设计，引脚采用黄铜基材加工，表面做镀金或镀锡处理，保证接触电阻稳定、抗氧化能力满足常规工业环境使用要求，绝缘基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、

　　引脚移位的问题。引脚的直插设计对应PCB上的金属化通孔，安装时引脚穿过PCB通孔后在背面进行波峰焊接，相比贴片排针，直插结构的机械连接强度更高，能够承受一定的插拔力与振动冲击，适合在有一定机械应力的使用场景下选用。排针的引脚数量覆盖1到40个Pin的规格，设计人员可以根据实际需要的信号通路数量选择对应Pin数的型号，也可以根据板卡空间将整排长排针裁剪为需要的Pin数，使用灵活性很高。从安装边界来看，单排直插排针的引脚直径适配标准0.8mm左右的PCB钻孔孔径，绝缘基座的宽度、高度都有统一的行业标准尺寸，在PCB布局时不需要额外预留过多的避让空间，引脚伸出基座两侧的长度分别对应板端焊接长度与对接端插拔长度，

　　焊接端长度保证穿过PCB后有足够的焊锡附着量，保证焊接可靠性，对接端长度保证与排母配合时有足够的接触深度，避免接触不良。在实际选型应用中，这类排针需要根据传输的信号电流大小确认引脚的载流能力，常规2.54mm排针的单Pin载流能力在1A到3A区间，足够满足绝大多数信号传输与小功率供电的需求，如果是大电流场景则需要选用更大直径引脚的专用排针。建模过程中需要严格把控引脚的同轴度、相邻引脚的间距公差，保证排针能够顺利插入PCB孔位与对应排母，不会出现插装卡顿、引脚歪斜的问题，绝缘基座的定位槽、倒角设计也要符合行业通用规范，方便自动化贴装设备的拾取与定位，适配批量生产的SMT或波峰焊工艺要求。这类排针的结构看似简单，

　　但公差控制直接影响生产良率与使用可靠性，引脚的直线度、基座的平面度都是关键管控尺寸，若引脚歪斜超差，会导致自动化插装时无法顺利插入PCB孔位，增加生产过程中的返修成本；若基座尺寸超差，会导致与排母对接时出现卡滞、配合间隙过大的问题，长期使用后容易出现接触电阻升高、信号中断的故障。在通讯设备的主控板与接口板连接、工业控制模块的扩展接口、消费电子的内部板间连接场景中，这款2.54mm单排直插排针都是性价比极高的互连方案，标准化的尺寸体系让其供应链成熟、采购成本低，不需要定制开模就可以满足绝大多数常规设计需求，是结构硬件工程师在板级互连设计时的首选基础元件之一。
