轨道车辆双轴弹簧悬挂转向架结构

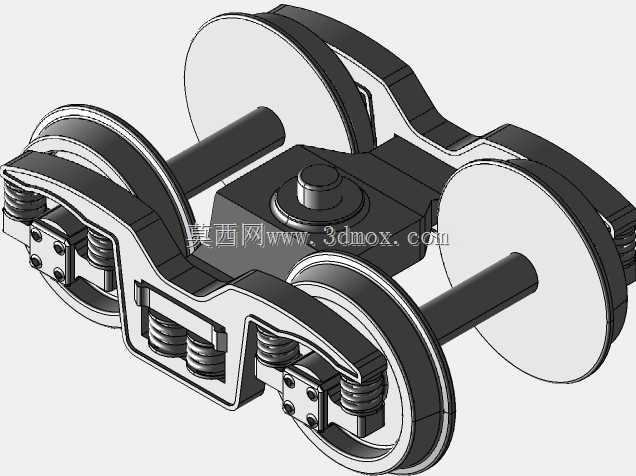

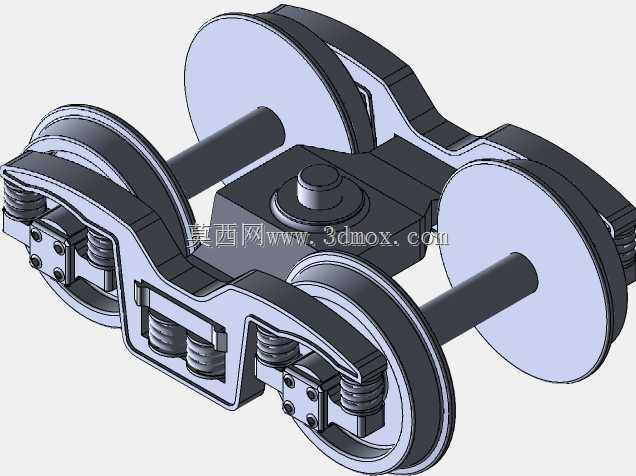

　　这套三维结构围绕轨道车辆走行部展开，主体呈现典型双轴转向架布置：两根车轴横向贯穿左右轮对，车轮与轴颈、轴承座形成旋转支撑关系；中部构架承担车体载荷传递，顶部设置回转支承区域，用于与车体底架或牵引装置配合，实现车辆通过曲线时的相对转动。轮对两侧布置多组螺旋弹簧，弹簧位于构架与轴箱之间，构成一系悬挂的主要弹性环节，能够缓冲轨道不平顺引起的垂向冲击，同时抑制轮轨间高频振动向构架和车体传递。从现场使用看，这类走行装置常见于城市轨道交通车辆、短途通勤列车或工矿牵引车辆，工作时直接承受车体重量、牵引制动力以及曲线通过时的横向力。轮对沿钢轨滚动，构架把上部载荷分配到四个轴箱位置，弹簧组在垂向产生变形以适应轨道高低差；

　　侧梁和横梁组成的框架还要约束轴箱相对位置，保证轮距、轴间距在运行中稳定。顶部中心盘区域承担回转和承载功能，车辆进入曲线时，转向架可相对车体偏转一定角度，减小轮缘与钢轨的侧向磨耗。建模时先按轨距和轮径确定两轮对的空间位置，再以轴箱安装面为基准搭建左右侧梁；侧梁下方留出弹簧容纳腔，弹簧上下端分别对应构架座面和轴箱支承面，避免压缩行程中发生侧向干涉。中部横梁连接两侧梁，形成封闭框架以提高抗扭刚度，中心座附近加厚并设置加强过渡，防止牵引点周围出现应力集中。轴箱外侧保留了制动或吊挂附件的安装界面，端部紧固件位置按实际装配顺序留出操作空间。外形边界方面，两轮对横向宽度需匹配所选轨距和轮背内侧距，车轮踏面轮廓应与轨头形状对应；

　　转向架总长由轴距决定，轴距过小会影响直线运行稳定性，过大则增加曲线通过阻力。构架宽度不能超出车辆限界，同时要给弹簧、轴箱和制动部件留下检修间隙。高度方向上，空态弹簧高度、全压缩并圈高度以及车轮半径共同决定构架底部距轨面的最小距离，设计中需保证在最大载荷和磨损极限下不出现部件碰轨。弹簧参数不能只按静载荷选择，还要结合动挠度、横向刚度和回转阻力校核；弹簧内外径与导向筒之间应保留均匀间隙，防止车辆侧摆时金属接触。车轴与车轮通常采用压装配合，轴颈处轴承外圈落入轴箱，内圈随轴转动；三维装配中应体现轴承座孔、端盖和螺栓的层级关系，避免把旋转件和固定件混成一体。构架焊缝或螺栓拼接区域可通过圆角、肋板和加厚凸台表现，尤其是侧梁与横梁交接处，

　　轨道车辆运行中反复承受扭转，刚性突变容易引发疲劳裂纹。中心盘下方的摩擦面或橡胶垫位置也需要明确，它不仅传递垂向力，还影响回转阻尼。若用于通勤列车，转向架还要考虑制动卡钳、牵引电机或齿轮箱的挂载空间；若用于低速货车，则结构可更侧重承载和维护便利性。轮对上方与构架之间应设置足够的跳动空间，防止弹簧压死时轮胎或轴箱撞击构架。横向止挡可布置在轴箱与侧梁之间，用于限制过大横向位移；这些小件在模型中虽不显眼，却决定了限界安全和悬挂行程。整体结构把承载、导向、弹性减振和回转功能集中在一个紧凑框架内：车轮负责沿轨导向，弹簧负责隔振，构架负责力流分配，中心座负责与车体衔接。对结构设计人员来说，检查重点应放在轮对同轴度、弹簧上下支承平行度、轴箱滑动或回转间隙、中心盘回转范围以及最恶劣工况下的外形干涉；对选型人员来说，则可依据轴重、轨距、轴距、弹簧静挠度和接口尺寸判断其是否适配特定轨道车辆平台。
