符合UIC标准铁路车辆用弧形制动块结构

　　铁路车辆的制动系统直接关系到行车安全，制动块作为踏面制动单元中直接与车轮踏面接触的核心摩擦部件，其结构合理性直接影响制动效能、摩擦副寿命以及车辆运行的平稳性。这款制动块的设计严格遵循UIC相关标准要求，适配轨距1435mm的干线铁路客货车辆转向架使用，匹配直径840mm至920mm区间的整体辗钢车轮，安装后可在常用制动、紧急制动等不同工况下提供稳定的摩擦制动力，将车辆动能通过摩擦作用转化为热能耗散，实现车辆减速或停车的功能。

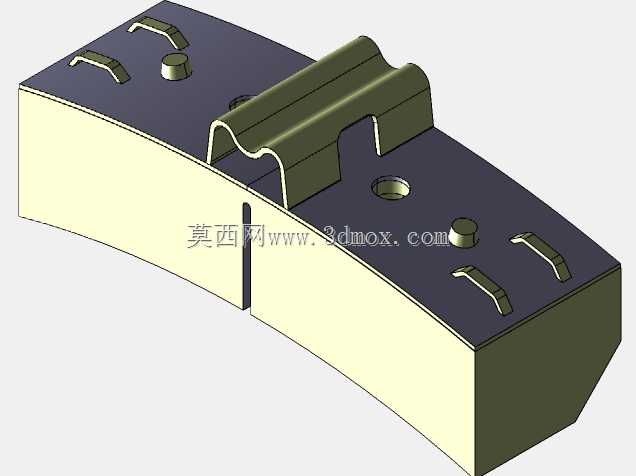

　　从结构设计来看，该制动块采用分体式弧形基体设计，整体弧面曲率与匹配车轮的踏面锥度完全贴合，避免制动过程中出现局部偏磨、接触应力集中的问题。基体背部设置的一体化冲压卡装结构，可直接卡入转向架制动单元的闸瓦托安装槽内，无需额外焊接连接结构，安装时仅需将卡装结构对准闸瓦托的定位槽推入，配合闸瓦销即可完成固定，大幅缩短现场检修更换的作业时间。基体表面分布的两个圆柱形定位凸台，在安装时可嵌入闸瓦托对应的定位凹孔内，承受制动过程中的切向力，避免制动块在反复制动冲击下出现横向窜动，保证摩擦面始终与车轮踏面保持正确的接触位置。

　　基体上开设的贯通安装孔，用于穿装闸瓦销，孔位的位置度公差控制在±0.2mm以内，确保与不同厂商生产的同规格闸瓦托具备互换性，无需现场配钻加工。摩擦面区域设计的三条对称分布的导流排屑槽，在制动过程中可及时排出摩擦产生的磨屑，避免磨屑夹在摩擦面与车轮踏面之间造成踏面划伤，同时槽体结构可在雨雪天气下破除摩擦面的水膜，减少湿滑工况下的制动距离衰减，提升恶劣天气下的制动可靠性。

　　从安装边界来看，该制动块的弧面弦长、厚度以及背部卡装结构的尺寸完全符合UIC 250系列制动块的安装尺寸要求，背部卡爪的高度、间距与标准闸瓦托的卡槽尺寸完全匹配，安装后制动块外弧面距离闸瓦托安装基准面的距离符合标准规定的间隙要求，不会出现制动缓解状态下摩擦面与车轮踏面异常接触的拖磨问题。基体采用钢背与摩擦材料复合的结构形式，钢背部分承担结构载荷，摩擦材料部分提供摩擦性能，两者之间通过嵌入式结构结合，避免长期制动热胀冷缩后出现摩擦材料脱落的问题。

　　在实际线路应用场景中，该制动块可适配最高运行速度120km/h的货运车辆以及160km/h的客运车辆，在常用制动工况下，单位面积压力分布均匀，不会出现局部过热导致的摩擦材料热衰退问题；在紧急制动工况下，整体结构可承受最大1.2MPa的制动缸压力带来的压紧力，卡装结构不会出现变形或断裂。设计过程中充分考虑了转向架振动工况下的连接可靠性，卡装结构的圆角过渡处均做了应力释放处理，避免长期交变载荷下出现疲劳裂纹。摩擦面的弧度设计同时兼顾了车轮踏面的磨耗规律，在车轮踏面出现正常磨耗的情况下，制动块仍能保持较大的接触面积，延长闸瓦的更换周期，减少车辆运维的物料成本与人工成本。
