分体式开槽工件夹持固定座结构

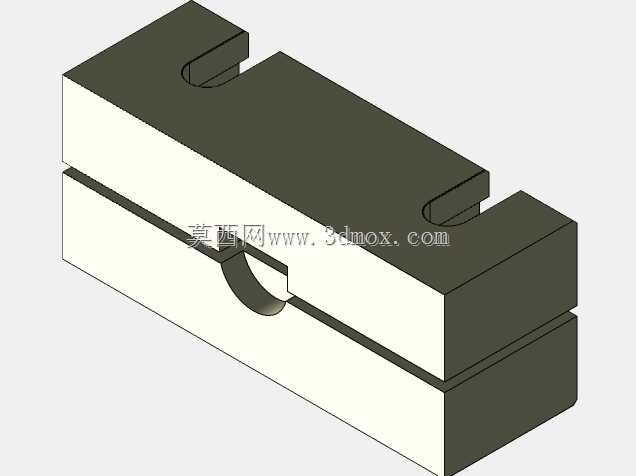

　　在常规机加工、小型零部件装配以及通讯类精密组件的装夹工序里，这类分体式夹持座的应用场景覆盖范围极广，不管是普通铣床的平口钳配套辅助定位，还是小型自动化装配工位的工件预固定，都能看到这类结构的身影。不同于整体式的夹块结构，这款夹持座采用上下分体的对称式设计，上下两个夹体的结合面为完全贴合的平面，加工时需要保证两个结合面的平面度控制在0.02mm以内，避免合模夹持时出现缝隙导致工件装夹偏斜。夹体的上部开设了两个对称的U型开槽，这两个槽位是安装锁紧螺栓的让位结构，安装时螺栓可以穿过U型槽，根据待夹持工件的尺寸大小调整上下夹体的开合间距，不需要完全拆下螺栓就能完成工件的取放，比传统的通孔式锁紧结构操作效率提升至少三成。

　　夹体的中间位置开设了半圆弧型的夹持型腔，上下两个夹体合紧之后，会形成一个完整的圆形夹持腔，专门用来装夹轴类、圆柱类的通讯接插件或者小型五金轴件，型腔的内壁没有做额外的防滑齿设计，适合装夹表面精度要求高、不允许出现夹痕的工件，比如铜质通讯插针、表面做了氧化处理的小型导向轴这类零件，不会因为夹持力过大破坏工件的表面处理层。从安装边界来看，整个夹体的外形为规则的长方体结构，底部平面为安装基准面，安装时可以直接固定在机床工作台的T型槽上，或者通过压板固定在自动化线的载具板上，不需要额外做适配的安装底座，长方体的四个侧面都做了直角精磨处理，侧面可以作为定位基准靠紧机床的定位挡块，装夹时的重复定位精度可以控制在0.05mm以内，

　　完全满足普通机加工以及通讯组件装配的精度要求。设计时特意将夹体的边角做了小尺寸的倒角处理，避免操作人员取放时被锐边划伤，同时也能减少安装时与其他工装部件的磕碰损伤。上下夹体的厚度比例经过反复调整，上夹体的厚度略小于下夹体，保证锁紧时上夹体有足够的刚性，不会因为锁紧力过大出现弯曲变形，同时下夹体更厚的结构也能提升整个夹持座安装后的稳定性，不会因为切削力或者装配压力出现位移。两个U型开槽的位置距离夹体两端的距离相等，保证锁紧时两个螺栓的锁紧力可以均匀传递到中间的夹持型腔，不会出现一端夹紧一端松动的情况，夹持圆柱工件时整个圆周面的受力均匀，不会把薄壁的圆柱工件夹变形。这类夹持结构不需要复杂的配套组件，

　　只需要搭配两个常规的内六角螺栓和配套的螺母就能使用，维护成本极低，日常使用时只需要定期清理结合面和夹持型腔里的切屑、杂物，就能保证长期的装夹精度，适合小批量多品种的加工场景使用，遇到不同直径的圆柱工件时，只需要更换对应型腔尺寸的夹体，不需要更换整个安装底座，能大幅降低工装的投入成本。在实际的通讯组件装配工位上，这类夹持座常用来固定待焊接的同轴连接器，装配时把连接器的圆柱部分放在下夹体的半圆槽里，合上上夹体锁紧螺栓，就能把连接器牢牢固定，方便后续的焊接、端子压接等工序，不会因为装配时的作用力导致连接器转动移位，保证装配的一致性。在普通铣床的加工工序里，这类夹持座可以作为平口钳的辅助工装，装夹平口钳无法直接固定的小型圆柱工件，不需要制作专门的软钳口，节省工装准备的时间。整个结构的建模过程中，所有的配合面都预留了合理的公差，上下结合面的公差按照IT7级精度设计，U型槽的宽度比配套螺栓的直径大0.5mm，预留足够的调整间隙，方便安装时调整夹体的位置，中间的半圆夹持腔根据常用工件的直径做了适配，尺寸公差按照H8级设计，保证工件装入时间隙合理，不会出现过紧装夹困难或者过松定位不准的问题。夹体的材料一般选用45号钢做调质处理，硬度达到HB220-250，既有足够的刚性，又有一定的韧性，长期使用不会出现开裂或者过度磨损的情况，对于有防磁需求的通讯行业场景，也可以替换为铝合金或者不锈钢材料制作，结构不需要做任何改动就能直接适配。
