移动式5升每秒流量沉淀水处理装置

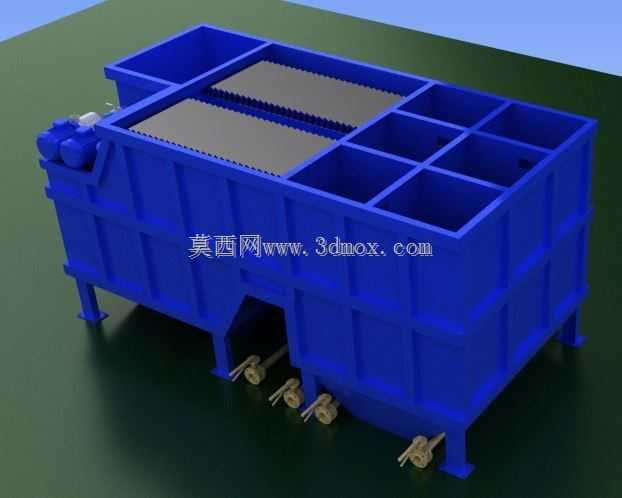

　　这款沉淀水处理装置的三维结构，完全围绕小型分散式污水处理场景的落地需求搭建，区别于传统固定式混凝土沉淀池的笨重形态，整体采用集成式箱型焊接结构，所有功能段全部整合在同一个钢制箱体内，无需现场额外砌筑池体，适配临时施工营地、小型村镇供水站点、零散工业排污点这类没有固定水处理基建、需要快速部署甚至转场移动的使用场景，单台设备额定处理流量为5升每秒，可满足日处理量四百吨级规模的水处理预处理或终端沉淀需求。从结构设计逻辑来看，设备整体采用上下分层的箱体布局，上层为沉淀反应区，顶部开设多组检修口与溢流堰安装位，内部预留斜管填料的安装支撑框架，进水端设置布水挡板结构，避免进水水流直接冲击沉淀区造成絮体翻涌，

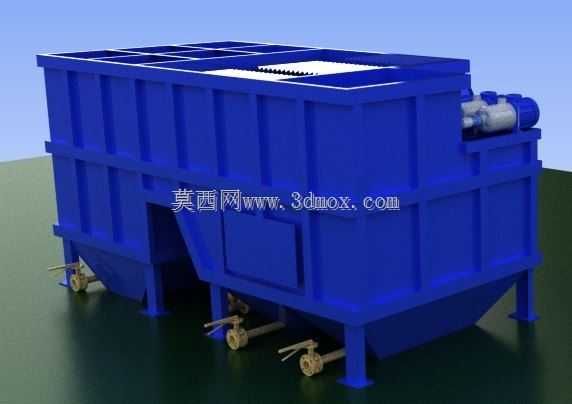

　　保证水流在沉淀区内以稳定的层流状态缓慢流动，让水中裹挟的悬浮絮体、泥沙颗粒有足够时间沉降到下层的污泥收集区；下层为锥形污泥斗结构，斗壁倾斜角度严格按照污泥安息角设计，保证沉降下来的污泥可以依靠自重滑落到锥底位置，不会在池壁淤积板结，每个锥斗底部都安装了排泥阀接口，可直接对接排泥管道或者污泥抽吸设备，定期排出沉积的污泥，不需要人工进入池内清淤，大幅降低运维阶段的作业风险与工作量。设备侧面集成了配套的动力与管路组件，预留了进水、出水、溢流、排泥的标准法兰接口，所有接口的位置都做了安装空间预留，对接外部管道时不需要额外切割改装箱体，现场只需要完成管道对接、设备找平固定就可以投入使用，安装周期相比传统沉淀池缩短70%以上。

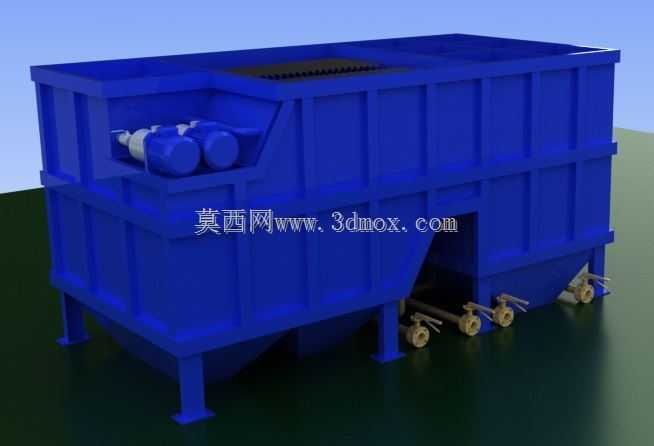

　　从安装边界尺寸来看，整体箱体的长宽高比例经过优化，宽度控制在常规货运车辆的限宽范围内，底部设置的支撑腿高度预留了叉车作业空间与排泥管道的安装操作空间，设备吊装时可以直接通过底部支撑腿的吊装孔受力，不需要额外制作吊装工装，转场运输时可以直接整体装车，不需要拆解内部组件，到场后接通水电就可以快速恢复运行。在结构强度设计上，箱体侧壁全部采用加强筋满焊结构，避免满水运行时侧壁受水压变形，焊缝位置全部做了防渗处理，设备出厂前可以直接完成盛水试漏，不需要现场再做防腐防渗施工；顶部的检修口盖板采用防滑花纹钢板制作，日常巡检时人员可以直接在顶部行走，不需要额外搭建操作平台。设备配套的外置动力组件采用侧装式布局，和箱体主体预留了足够的检修空间，

　　日常维护时不需要拆解箱体主体结构就可以完成易损件的更换。不同于大型污水处理厂的多级沉淀系统，这款集成式沉淀装置把混合、反应、沉淀、污泥浓缩几个功能段全部整合在有限的箱体内，通过内部的隔板结构实现不同功能区的水流导向，不需要额外搭建独立的反应池，大幅减少了设备的整体占地面积，对于用地紧张的小型站点来说，这种集成结构的优势非常明显。在细节设计上，溢流堰的顶部采用齿形堰板结构，保证出水在整个堰长方向均匀流出，避免短流现象影响沉淀效果；污泥斗和上层沉淀区的连接处设置了阻流板，避免排泥时水流扰动造成上层沉淀区的絮体上浮，保证出水的悬浮物浓度稳定达标。
