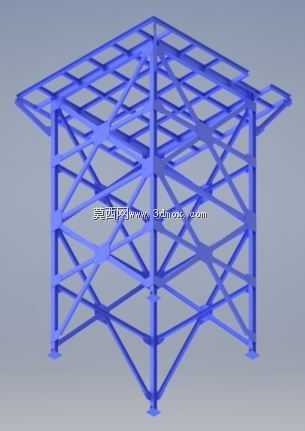

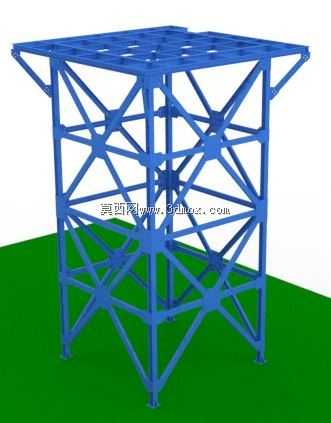

水处理用蓝色桁架式高架支撑塔架

　　这类桁架式高架支撑结构，在中小型水处理厂、分散式污水处理站点的现场布置中十分常见，核心作用是依托高位布置形成的重力势能，省去额外的增压输送环节，让待处理水体、工艺药剂或者配套储水装置能依靠自重完成后续流程的输送，相比落地式布置，能大幅降低站点的动力配置成本，也能减少后续运维中动力设备的故障点。

　　从结构设计逻辑来看，整个塔架采用空间桁架受力体系，所有主立柱采用等规格方管型材，沿矩形平台四个角点垂直布置，立柱之间的横向连接、斜向交叉支撑全部采用同规格型材焊接固定，每一层的交叉斜撑都形成稳定的三角形受力单元，能将顶部平台承受的竖向荷载均匀拆分传递到每根主立柱上，同时抵消户外环境下的横向风载、设备运行产生的微幅振动荷载，避免结构出现共振或者侧向失稳。顶部的作业平台采用边框加内部格栅的结构形式，四周外伸的挑檐结构一方面能扩大平台的实际使用面积，方便运维人员在平台上完成设备检修、管路对接操作，另一方面挑檐下方的斜向支撑直接与主立柱中段连接，能对挑檐部分形成有效托举，避免挑檐端部出现荷载集中导致的结构变形。

　　在实际安装的边界控制上，这类塔架的底部四个支脚需要预先与现场的混凝土基础预埋件做焊接固定，基础的浇筑尺寸需要匹配塔架的底部跨距，每边预留不小于200mm的操作间隙方便现场焊接找正，塔架整体的高度设计需要匹配后续工艺的水头压力要求，常规站点使用的该类塔架高度在4米到6米区间，顶部平台的额定承重通常按照不小于2吨设计，完全可以满足小型储水箱、一体化过滤装置、药剂储罐的放置需求。结构设计时特意将所有连接节点做了等强度处理，每一处型材对接的位置都采用满焊工艺，焊后做整体抛丸除锈再喷涂蓝色防腐漆面，能适应污水处理站点周边潮湿、带有弱腐蚀性气体的户外环境，延长结构的整体使用寿命。

　　不同于实体筒式支撑结构，这种镂空桁架结构的风阻系数极低，在沿海或者多风区域的站点使用时，强风穿过桁架间隙不会形成过大的水平推力，能大幅降低基础的抗倾覆设计要求，同时镂空的结构也方便运维人员随时检查每一处杆件的焊缝状态、锈蚀情况，不需要搭建额外的检修脚手架就能完成日常巡检。在三维建模过程中，所有型材的规格、节点的连接位置都严格按照钢结构设计规范的参数搭建，每一处交叉支撑的角度都经过受力校核，不存在虚接、杆件错位的问题，模型的装配层级清晰，主立柱、横撑、斜撑、顶部平台、挑檐结构都做了独立的零件分组，方便设计人员根据实际项目的荷载需求、高度要求快速调整杆件规格、整体跨距参数，直接导出构件加工图用于现场预制生产，不需要再重新做结构的受力拆分。

　　在现场实际使用中，这类塔架的顶部平台周边还会根据需求加装1.2米高的防护栏杆，平台表面铺设防滑钢格板，避免运维人员作业时滑倒，塔架一侧可以按需加装直爬梯或者折返梯，爬梯同样采用桁架结构与主立柱做刚性连接，不需要额外设置独立的爬梯基础，进一步压缩现场的施工成本。整个结构的所有杆件都采用标准化型材，现场安装时只需要按照编号完成焊接或者螺栓连接即可，安装周期短，对现场的施工设备要求低，非常适合县域级小型污水处理站点、厂区自备水处理单元的快速搭建需求，相比混凝土浇筑的高位支撑塔，施工周期能缩短70%以上，后期如果站点工艺调整需要移位，还可以拆解后二次转运安装，不会产生建筑垃圾，适配当下水处理项目模块化、快装化的建设趋势。
