50升每秒处理量斜管沉淀池水处理设备

　　这套50LPS处理量级的沉淀水处理设施，主要面向中小型村镇集中供水站点、小型工业园区生产废水预处理段、分散式污水处理站的固液分离工序设计，核心作用是通过重力沉降原理去除水体中密度大于水的悬浮颗粒物、絮凝体，降低后续过滤、生化处理单元的负荷，在给水处理、工业循环水处理、污废水一级处理场景中都是核心前置单元。

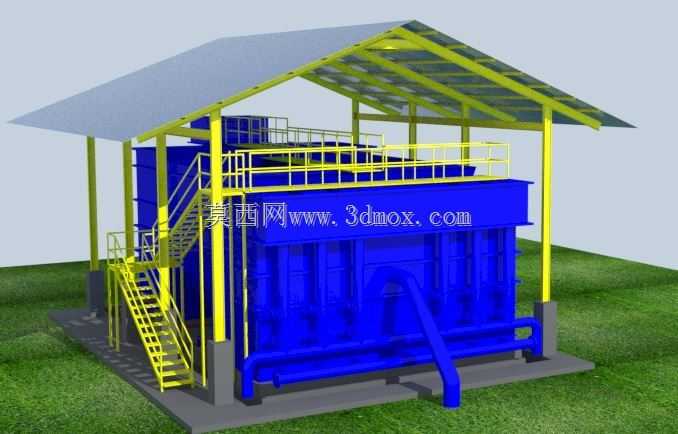

　　从结构设计逻辑来看，整套设备采用集成式撬装思路，将沉淀区、进水布水区、出水集水区、污泥暂存区整合在同一个蓝色钢制箱体内，外部配套带坡顶的遮阳防雨棚架，无需额外搭建厂房即可在户外露天场地安装使用，适配郊野、厂区边角空地等无遮蔽安装场景。棚架采用黄色型钢立柱搭配坡屋面结构，屋面挑檐超出箱体边缘一定距离，可避免雨水直接淋洒在箱体顶部的人孔、检修护栏区域，同时减少阳光直射箱体导致的藻类滋生问题，立柱底部通过混凝土支墩与基础固定，可抵御常规户外风载。

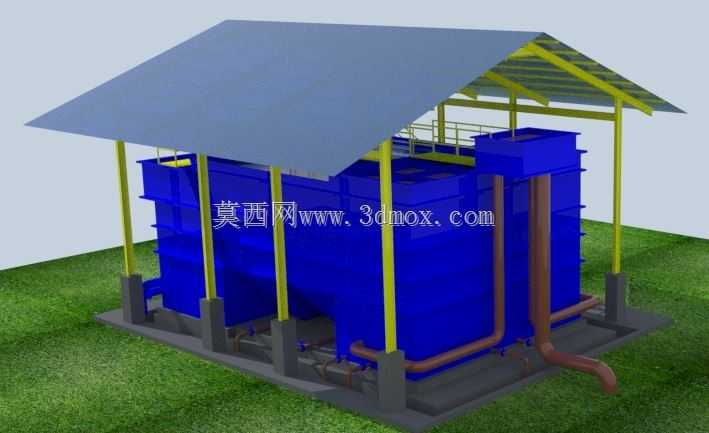

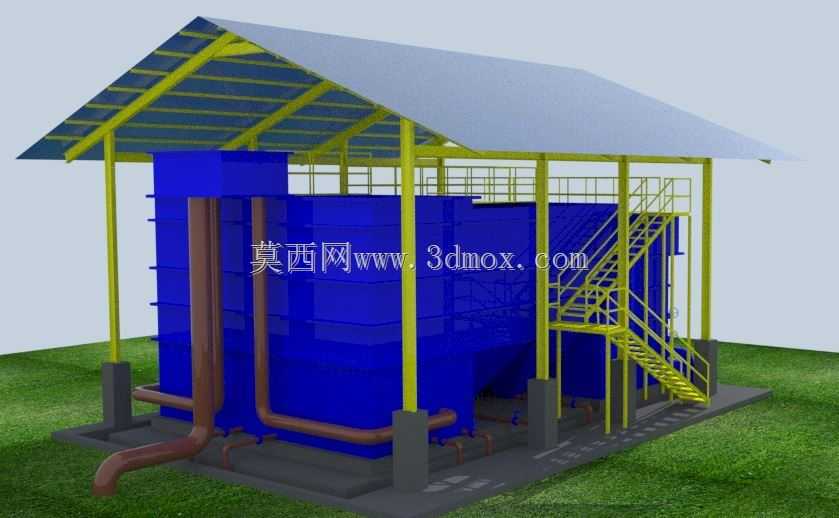

　　设备核心的沉淀单元采用斜管沉淀的结构优化思路，相比传统平流式沉淀池，在相同处理量下占地面积可缩减60%以上，箱体内部分区设置进水导流挡板，避免进水水流直接冲击斜管区导致短流、翻泥问题，进水经布水装置均匀分配后缓慢上升通过斜管填料区，水中悬浮颗粒在斜管表面碰撞吸附、聚结增大后沿斜管壁滑落到箱体底部的污泥斗，污泥斗设置一定坡度，配合底部的排泥管路可定期将沉积污泥排出，无需人工进入清淤。箱体侧面布设的棕色管路分别对应进水、出水、排泥、溢流功能，管路接口位置预留了标准法兰连接端，现场安装时仅需对接外部工艺管路即可完成装配，大幅缩减现场施工周期。

　　从安装边界来看，整套设备的混凝土基础需要超出箱体底部轮廓边缘不小于300mm，基础平整度误差控制在5mm/m以内，避免箱体安装后出现倾斜导致布水不均、污泥滑移不畅的问题；棚架顶部最高点距离基础面的高度满足常规户外设备运输限高要求，整体运输时可将棚架杆件拆分后与箱体同车运输，到场后通过螺栓装配即可，无需现场焊接作业。箱体顶部设置了带安全护栏的检修平台，巡检人员可通过平台观察沉淀区液面情况、调整排泥周期，护栏高度符合户外作业安全防护标准，平台踏板采用防滑花纹钢板，避免雨天巡检滑倒。

　　在功能适配性上，50升每秒的处理量对应日处理规模约4300立方米，可满足1.5-2万人口规模的村镇生活给水沉淀处理需求，或是匹配中小型食品加工厂、小型机械加工企业的生产废水预处理需求，设备可根据进水水质情况调整斜管填料的间距、排泥周期，当进水悬浮物浓度较高时可适当加大排泥频率，避免污泥在斗内板结。箱体外部采用防腐涂层处理，可适应弱酸弱碱的水质环境，延长户外使用的寿命，管路采用耐腐蚀材质，避免长期接触水体出现锈蚀渗漏问题。

　　建模过程中对结构的装配逻辑做了完整还原，从底部混凝土支墩的固定方式、立柱与箱体的连接节点、管路的走向排布到顶部护栏的安装位置都按照实际工程安装逻辑搭建，可直接用于方案展示、安装交底、结构校核场景，设计时充分考虑了设备的运维便利性，所有需要操作的阀门、检修口都设置在靠近巡检通道的一侧，日常运维无需绕行到设备背面，降低巡检操作的难度。
