台式精密压装检测实验设备结构设计

项目分类:压力机 发布时间:2025-12-18 ID:1097479
  • 台式精密压装检测实验设备结构设计
  • 台式精密压装检测实验设备结构设计

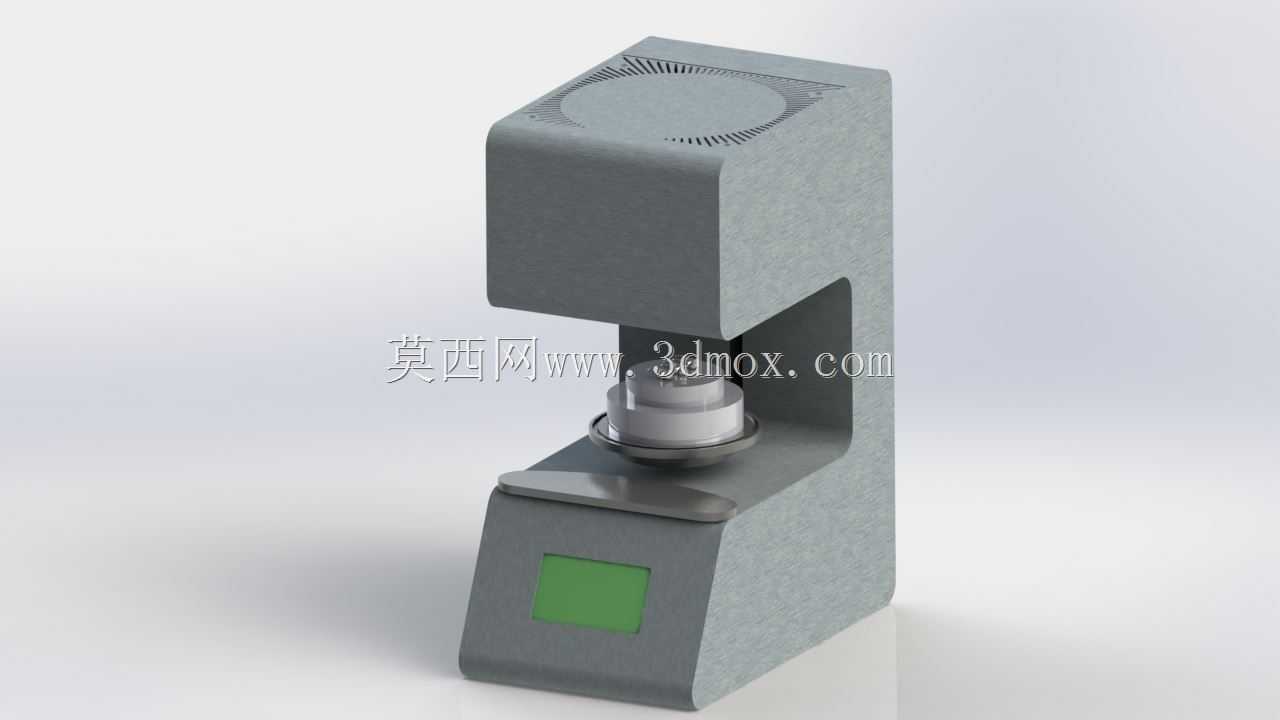

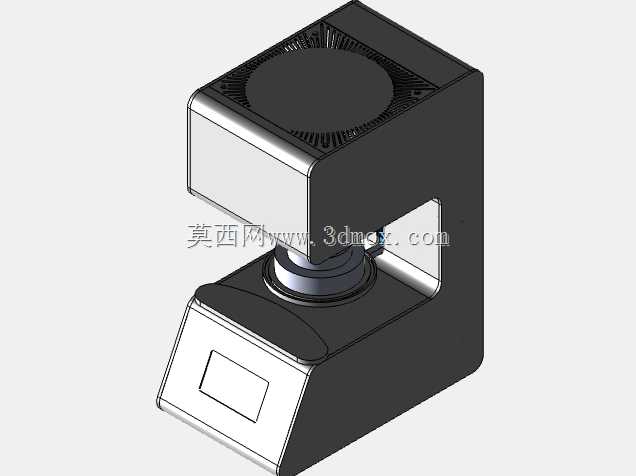

  这款立式C型开口结构的台式设备,主要面向小尺寸零部件的精密压装、成型压力检测类实验场景,常见于高校材料实验室小样制备、小型电子元器件引脚压合、精密五金小零件的铆接工序,也可用于软质材料薄片的定压成型测试,适配小批量多品种的柔性生产或实验验证环节,无需复杂地基固定,可直接放置在标准防静电工作台面上使用。设备整体采用单立柱悬臂开口布局,操作侧预留足够的工件取放空间,开口深度可覆盖直径120mm以内的盘类、轴类工件装夹,压头中心到立柱后壁的距离为150mm,可满足多数小型零件的压装作业避让需求,不会出现工件与机身干涉的情况。设备底部设置有一体化的操作触控区域,倾斜角度符合人体站立操作的视线范围,无需俯身即可查看压装力数值、压装位移参数,操作按键布局在触控区下方,按压行程符合手部操作的施力习惯,长期操作不易产生疲劳。压装执行端采用导向套内置的直线轴承结构,压头下行过程中径向跳动量控制在0.02mm以内,可保证压装面的平行度要求,避免压偏导致的工件报废,压头与下方工作台的平行度可通过底部工作台的微调螺钉进行校准,适配不同高度的工装夹具安装。

  机身主体采用铸铁材质一体铸造成型后经时效处理,可抵消压装过程中的反向冲击力,长期使用不会出现机身变形导致的精度漂移,机身顶部设置有通风散热栅格,可将内部驱动元件工作产生的热量及时排出,避免连续长时间工作导致的元件过热停机。设备底部的安装边界尺寸为长280mm、宽260mm,工作台面距离放置面的高度为120mm,压头最大下行行程为80mm,最大开口高度可达180mm,可适配不同高度的工装底座安装,无需额外加装增高垫。压头端部采用标准快换接口设计,可根据不同的压装需求更换平压头、仿形压头、点状压头等不同类型的工作头,更换过程无需专用工具,手动拧紧紧固螺钉即可完成装夹,切换工序的时间可控制在5分钟以内。

  设备正面的状态显示区域采用嵌入式安装的触控显示屏,可实时显示当前压装力、压装位移、保压时间等参数,支持预设压装力阈值,当压装力达到设定值时自动停止下压并进入保压阶段,保压时间可根据工艺需求自由调整,保压完成后压头自动回升至初始位置,无需人工手动操作复位。机身侧面预留有气源或电源接口,根据驱动形式不同可适配气动驱动或伺服电动驱动方案,气动驱动版本适用于对压装精度要求稍低的铆接、压合工序,伺服电动版本适用于对压装力、位移控制精度要求较高的精密装配场景,两种驱动版本的机身安装尺寸完全一致,可根据实际生产需求灵活选型。

  在结构设计过程中,优先考虑了操作安全性,C型开口的两侧边缘均做了圆角钝化处理,避免操作过程中划伤手臂,压头工作区域外围可加装透明防护挡板,防止压装过程中工件崩溅伤人,挡板采用快拆结构,需要更换工装时可快速拆下,不会占用过多操作准备时间。设备的内部走线全部采用内置线槽排布,无外露线缆,避免长期使用过程中线缆被工件剐蹭导致的破损漏电风险,电气控制元件全部集中安装在机身背部的可拆卸盖板内,维护时只需拆下背部盖板即可完成元件检修,无需拆解机身主体结构,大幅降低后期维护的时间成本。工作台面采用淬火处理的45号钢材质,表面硬度可达HRC45-50,长期承受压装冲击力不会出现凹陷变形,台面表面设置有标准T型槽,可快速固定不同类型的工件夹具,夹具定位精度可控制在0.05mm以内,保证批量压装过程中工件位置的一致性。
