明纬IRM-45-15交直流电源模块三维结构

　　在工业控制、通讯终端设备、小型机电装置的板载供电方案选型中，这类密闭式AC-DC变换模块是结构工程师经常接触的元器件，本次还原的IRM-45-15模块，核心是将100-240V宽幅交流市电输入转换为稳定的15V直流输出，额定输出电流可达1.5A，能覆盖绝大多数小功率板载负载的供电需求。从实际应用场景来看，这类模块常被集成在通讯基站的远端信号采集单元、工业现场的小型传感节点、楼宇自控的末端执行器供电回路中，相比分立元件搭建的电源电路，一体化封装的模块能大幅缩减PCB板的占用面积，同时降低电源部分的EMC调试难度，缩短产品开发周期。

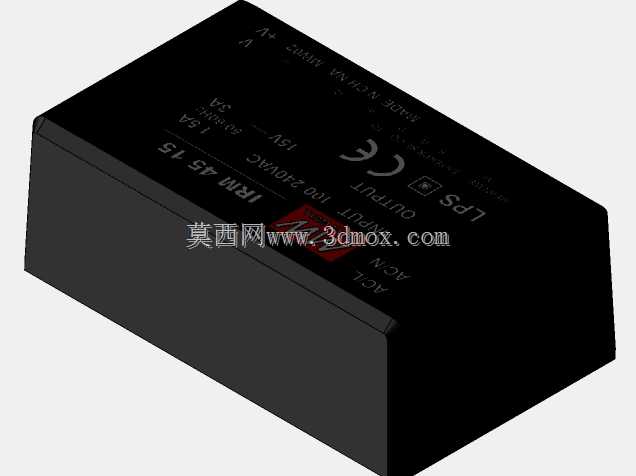

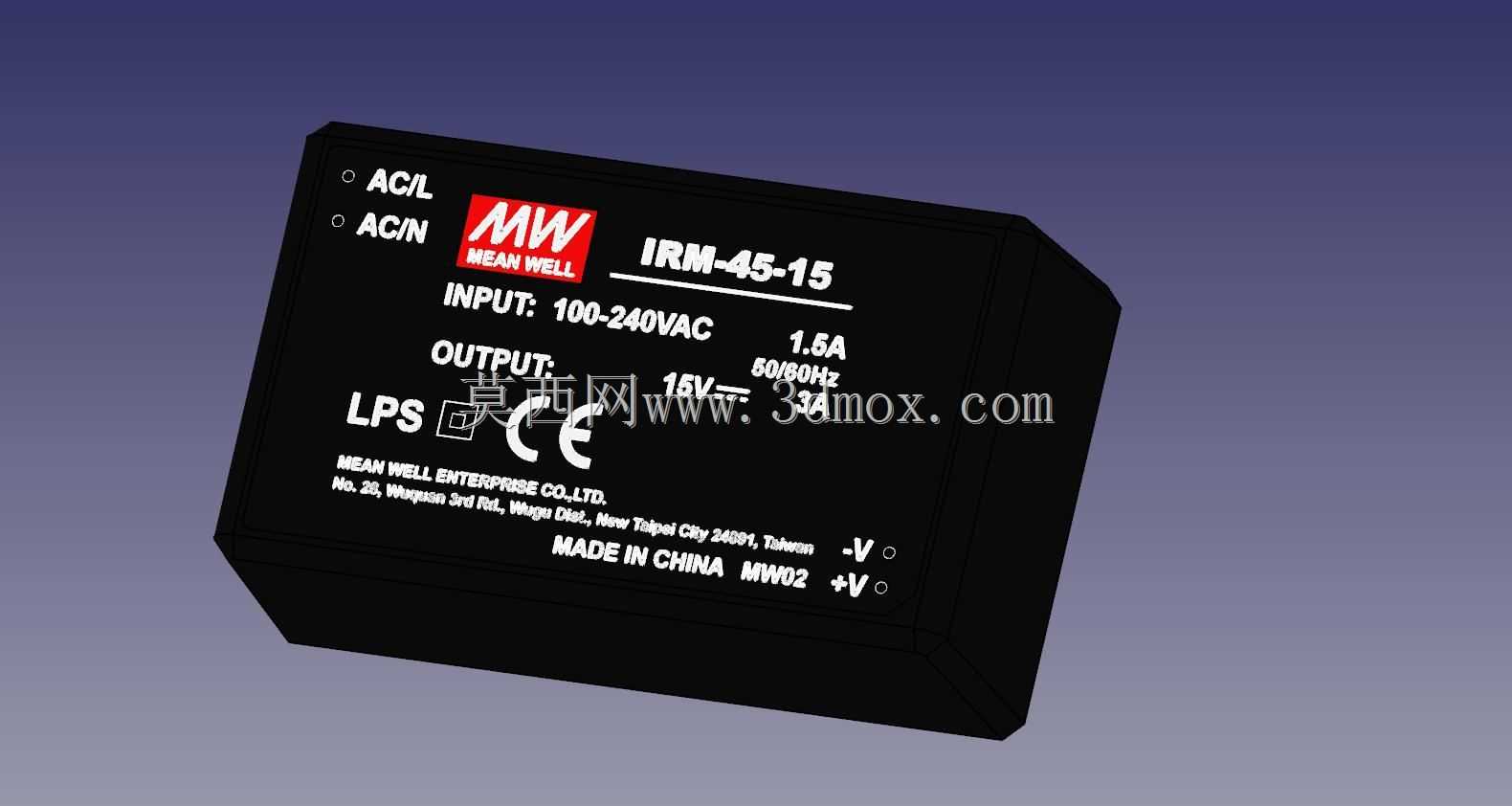

　　建模过程中首先还原了模块的整体封装外形，主体为黑色阻燃工程塑料壳体，边角做了小圆弧过渡处理，避免安装过程中剐蹭周边走线或元器件。壳体表面的丝印信息严格按照实物比例还原，包括输入输出端子的标识、认证标记、电气参数标注，这些细节在做整机装配干涉检查时能帮助工程师快速确认端子接线方向，避免装反接线导致的模块烧毁问题。输入侧的AC/L、AC/N接线端位于壳体一侧，输出侧的-V、+V端子位于相邻侧边，端子旁预留了足够的接线操作空间，建模时特意保留了端子周围的安全间隙，方便工程师在做整机布局时评估接线操作的可行性，不会出现端子被周边结构件挡住无法插线的问题。

　　从安装边界来看，这款模块属于插针式直焊封装，底部的插针引脚按照标准间距排布，建模时严格对齐了引脚的中心距与伸出长度，能直接导入PCB设计软件完成封装匹配，不需要二次调整尺寸。模块整体的长宽高尺寸按照实物1:1还原，壳体表面的散热凹槽结构也做了细节还原，虽然这类模块本身是低功耗密闭设计，表面的微结构能辅助提升自然对流散热效率，在密闭机箱内安装时，工程师可以根据模型的外形尺寸预留足够的散热空间，避免模块长期满负载运行时出现过热降额的问题。

　　设计思路上，这类电源模块的建模核心是服务于整机结构布局与装配验证，不需要还原内部的PCB与元器件布局，重点保证外部安装尺寸、端子位置、外形轮廓的精度，确保在做虚拟装配时，能准确检查模块与周边壳体、元器件、走线的干涉情况。比如在做小型通讯终端的结构设计时，将该模型导入装配体后，可以直接模拟模块插装到PCB后的整体高度，确认上盖与模块顶部的安全间隙是否满足安规要求，同时可以检查模块侧面与机箱侧壁的距离是否满足爬电距离要求，提前规避安规测试不通过的风险。另外，模型还原了壳体表面的所有标识位置，在做整机丝印设计时，可以参考模块本身的标识方向，调整整机外壳的标识排版，避免出现标识方向混乱影响后期接线维护的问题。

　　在实际选型应用中，这款45W功率等级的模块属于小功率供电的常用规格，15V的输出电压可以直接给多数工业级运算放大器、通讯接口电路、小型继电器组供电，不需要额外增加二级调压电路。建模时特意考虑了不同设计软件的装配兼容性，模型的坐标系原点设置在模块底部引脚的中心位置，方便工程师在不同装配环境下快速对齐安装基准，不需要反复调整模型的位置坐标。壳体的拔模角度也按照实际注塑件的工艺要求做了还原，在做结构件的注塑工艺分析时，可以直接参考模块的外形拔模方向，调整周边塑胶结构的拔模角度，避免模具开模时出现倒扣问题。
