垂直安装PCB用5x20保险丝座结构设计

　　在工业控制板卡、通讯设备电源模块、小型消费电子内置供电回路的设计环节里，PCB直装式保险丝座是极易被忽略却直接决定后期维护效率与电路安全冗余的基础配件，本次呈现的5x20规格垂直安装保险丝支架，正是针对板上空间局促、后期换件操作频繁的应用场景做的定向结构优化。不同于卧式贴装的保险丝座需要占用PCB板面较大的横向投影面积，这款垂直安装的支架将保险丝的轴向与PCB板面保持垂直布置，能把板上占用的投影面积压缩到仅比保险丝截面略大的范围，在高密度布板的开关电源模块、多回路信号采集板上，这种空间利用率的优势会被放得很大——不少通讯类板卡的电源输入侧往往要同时布置共模电感、安规电容、压敏电阻等多个器件，横向空间被挤压到极致时，垂直安装的保险座就能避开周边器件的高度干涉，完成保护回路的布设。

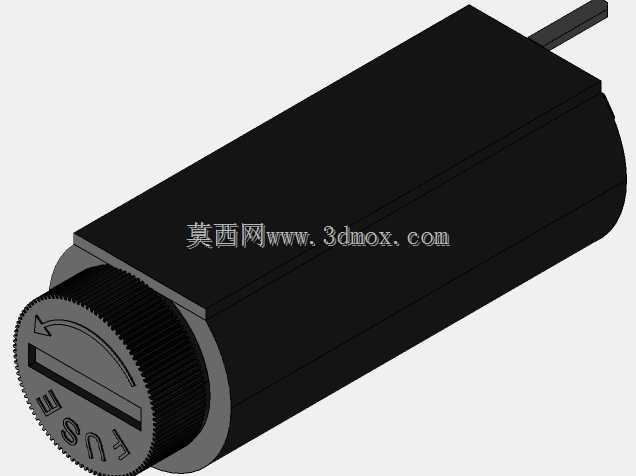

　　从实际功能层面看，这款支架的核心作用是为5x20规格的管状保险丝提供可靠的机械固定与电气连接，端部带防滑滚花的旋盖结构是设计里的关键细节：滚花纹路的深度与间距做了适配手动操作的优化，不需要借助镊子、螺丝刀等辅助工具，徒手就能完成旋盖的松紧操作，更换保险丝时的操作门槛极低，哪怕是没有专业维修工具的现场运维人员，也能快速完成熔断保险的替换。旋盖上预留的一字槽则是备用操作结构，当旋盖因为积灰、氧化导致手动拧动阻力偏大时，可以用一字螺丝刀辅助施力，避免因为施力不当损坏周边板上器件。旋盖表面模压的保险丝方向标识与规格提示，能从源头避免装反保险、错用规格的问题，在批量组装的产线环节，这种防呆设计能有效降低装配失误率。

　　设计过程中首先要卡准的是安装边界尺寸：支架底部的插脚间距严格匹配PCB上的标准安装孔位，插脚的直径与长度做了波峰焊工艺适配，过炉焊接时插脚能顺利穿过PCB孔位，焊锡爬升高度符合IPC-A-610的焊接要求，不会出现虚焊、透锡不足的问题。支架主体的绝缘外壳选用耐温等级满足UL94-V0要求的工程塑料，在保险丝因为过流出现温升异常时，外壳不会出现软化、变形甚至引燃的风险，同时绝缘性能可以满足AC250V额定电压下的爬电距离要求，避免极间击穿短路。内部的导电夹片采用弹性铜材镀锡处理，夹持力经过反复调校：既要保证保险丝两端金属帽与夹片的接触电阻足够小，避免大电流通过时接触位置异常发热，又要保证更换保险丝时插拔力度适中，不会出现夹片过松导致接触不良、或者夹片过紧导致保险丝插拔困难的问题。

　　实际选型应用时需要注意几个安装边界：首先是支架垂直安装后的整体高度，要和机箱内部的板间预留空间做匹配，避免上盖或者相邻板卡压到保险座旋盖；其次是插脚的焊接位置要避开PCB背面的走线层，插脚穿过PCB后露出的长度要控制在合理范围，避免剪脚时损伤周边走线；另外在多回路并排布置多个同型号保险座时，要预留出足够的手指操作空间，两个相邻保险座的中心距不能小于15mm，否则更换其中一个保险时手指会被相邻的座体干涉。这款支架的出线端采用直出引线结构，和板上走线的连接路径更短，能减少回路中的寄生电感，在高频开关电源回路里应用时，这种短路径连接的优势会更明显，能降低高频信号对保护回路的干扰。不同于带引线的外置式保险丝座，这款PCB直装的支架不需要额外做固定结构，直接焊接在板上就能完成固定，组装工序更简单，也能减少因为外置固定松动导致的接触不良故障。在做结构校核时，还要考虑旋盖拧到底后的限位结构，避免旋盖过度旋入导致内部夹片变形，影响对保险丝的夹持力度，同时旋盖与主体的配合螺纹要做足够的啮合长度，哪怕设备在运输过程中出现持续振动，旋盖也不会出现松脱掉落的问题，保证内部的保险丝始终处于可靠的夹持状态。
