带固定夹具的皮带式输送装置结构设计

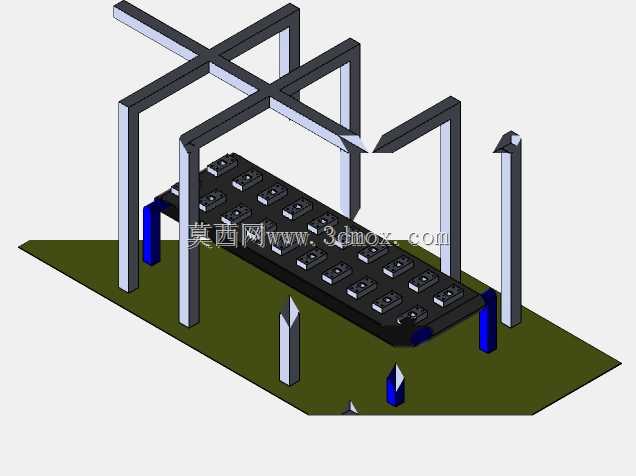

　　在轻工装配、电子零部件分拣、小型五金件工序流转这类生产场景里，普通平皮带输送机经常会遇到物料移位、定位偏差的问题——尤其是需要在输送过程中完成点胶、螺丝锁付、视觉检测这类工位作业时，物料如果随皮带运行出现滑动、偏斜，后续工序的加工精度根本没法保证，这款带固定夹具的皮带式输送结构，就是针对这类痛点做的定向设计。整套结构的核心逻辑是把夹具定位功能和皮带输送载体做集成，不需要额外在工位旁加装独立的顶升定位机构，就能让物料在整个输送路径上保持固定的姿态，省去了工位间反复定位的辅助时间，对于节拍要求在3-5秒每工位的短流程装配线来说，能减少不少非增值动作的耗时。从结构组成来看，承载物料的夹具直接通过沉头螺钉固定在皮带的指定安装点位上，相邻夹具的间距可以根据单工位的长度、物料本身的外形尺寸做灵活调整，皮带选用的是表面带防滑织物层的平皮带，厚度控制在5mm，既保证足够的拉扯强度，也能避免夹具安装后局部凸起过高导致的运行抖动。两端的主动辊和从动辊都做了腰鼓型修形，能自动修正皮带运行过程中的轻微跑偏，不需要频繁调整张紧机构的位置，张紧端采用的是滑块式调节结构，调节行程留了20mm的余量，就算皮带运行一段时间后出现自然松弛，也不用拆解辊轴就能完成张紧度调整。固定夹具的结构是根据常见的小型规则类物料做的通用化设计，夹具体采用的是带定位挡边的L型结构，侧边预留了可更换的弹性压片安装位，针对不同厚度的片状物料、带外壳的小型组装件，只需要更换对应厚度的弹性压片，

　　就能适配不同的夹持力需求，不会因为夹持力过大刮花物料表面，也不会因为夹持力不足在皮带启停加减速的时候出现物料甩动的情况。夹具体和皮带连接的位置做了嵌入式的金属螺母预埋，避免长期运行后塑料材质的夹具体出现螺纹滑牙的问题，连接螺钉全部采用内六角沉头螺钉，安装后螺钉头完全埋入夹具体表面，不会突出刮碰到两侧的设备护板或者工位上的检测元件。安装边界方面，整套输送装置的主体框架采用标准2020铝型材拼接，整体宽度控制在280mm，长度可以根据实际工位数量做模块化拼接，单段标准长度是1200mm，最多可以拼接3段组成总长3600mm的输送线，设备底部的支撑脚采用的是可调节脚杯，调节范围是±30mm，能适配地面不平整的车间安装环境，

　　不需要额外做地基找平。驱动端采用的是端装式的减速电机直连主动辊，没有额外的链传动或者同步带传动结构，减少了传动环节的间隙和噪音，运行时的噪音能控制在60分贝以内，适合放在无尘车间或者装配工位密集的区域使用。在实际工况适配里，这套结构最适合输送重量在1kg以内的小型工件，输送速度可以在0-15m/min的范围内做无级调节，当需要在输送线上完成加工工位作业时，不需要让皮带停线，只要夹具的定位精度足够，就能配合移动作业头完成同步跟随加工，相比传统的间歇式输送线，连续运行的模式能进一步提升整线的运行效率。夹具体的定位面做了0.1mm的形位公差控制，每个夹具安装到皮带上之后，都会做统一的位置校准，保证所有夹具在运行到同一工位时，

　　定位基准的偏差不超过0.2mm，能满足大部分视觉检测、自动装配的精度要求。皮带下方对应每个工位的位置都预留了传感器安装槽，可以直接安装漫反射式光电传感器或者光纤传感器，用来检测夹具上是否有物料，不需要额外做传感器安装支架，减少现场安装的调试工作量。两侧的护板采用透明亚克力材质，既能观察到皮带和夹具的运行状态，也能防止运行过程中物料意外掉落，护板和铝型材框架之间采用快拆式的卡扣连接，日常维护清理皮带表面的时候，不需要借助工具就能把护板拆下来。针对有洁净要求的生产场景，夹具体可以换成防静电POM材质，避免输送电子类物料的时候产生静电击穿元器件，皮带也可以换成对应的防静电皮带，整套结构的接地端子直接预留在铝型材框架上，现场安装的时候只需要把车间的防静电接地线接在预留端子上就能满足防静电要求。在长期运行的可靠性设计上，主动辊和从动辊的轴承都采用带密封圈的深沟球轴承，润滑脂的使用寿命能达到2万小时以上，日常使用不需要频繁加注润滑脂，轴承座和框架之间采用可拆卸的连接结构，如果轴承出现磨损，只需要拆下端盖就能更换轴承，不用把整个辊轴从框架里抽出来，能减少维护的停机时间。皮带的运行速度和电机的启停控制都预留了标准的IO接口，可以直接对接车间的PLC控制系统，也能搭配独立的调速器做单机运行，适配不同自动化程度的生产场景。
