钢管桁架式赛车车架空间结构设计

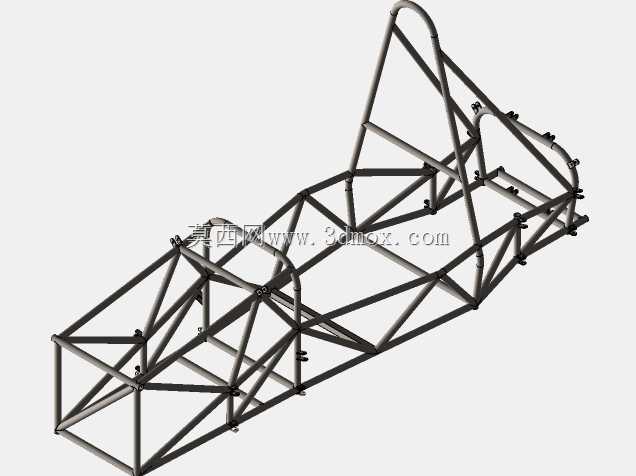

　　这套空间管架结构是小型竞速赛车的核心承载基体，所有车载系统都需要依托这个框架完成安装固定，其结构合理性直接决定整车的动态操控表现与碰撞安全冗余。从实际赛事应用场景来看，这类管架结构广泛用于大学生方程式赛事、业余场地拉力赛、越野卡丁车等轻量化竞速载具，相比一体式冲压承载车身，钢管桁架结构的改造成本更低，结构迭代速度更快，能够根据不同赛事的规则限制、动力配置差异快速调整局部管梁布局，不需要开模制作大型冲压模具，非常适合小批量定制化的赛车生产场景。

　　在实际使用过程中，车架需要同时承接多维度的载荷输入：动力总成输出的扭矩会通过安装硬点传递到主环与前舱连接区域，急加速、紧急制动时的纵向载荷会沿着前后纵梁方向传递，高速过弯时的侧向载荷会通过侧边防撞梁、斜向支撑管分散到整个桁架结构，发生碰撞时的冲击能量则需要通过预设的溃缩管段逐层吸能，避免冲击力直接传递到驾驶舱区域。设计过程中首先要确定核心硬点的位置边界，包括驾驶员的坐姿H点、方向盘与踏板的操作空间、前后悬架的安装点坐标、动力总成的外轮廓边界、油箱与冷却系统的布置空间，所有管梁的走向都需要避让这些核心功能区域，不能出现运动干涉。

　　管梁的选型需要匹配不同区域的载荷特性，主防滚环、前防滚环这些核心承力区域采用更大管径、更厚壁厚的无缝钢管，斜向支撑的交叉管则根据受力大小选择合适的管径，在保证结构扭转刚度的前提下尽可能减少冗余重量。整个桁架采用三角形稳定结构布局，每一段管梁的连接节点都尽可能采用同轴对接或者大角度斜接，避免出现小角度锐角连接导致的应力集中，所有焊接节点的位置都要预留足够的焊接操作空间，方便后续工装夹具定位与焊接作业。

　　从安装边界来看，车架前部预留了前悬架摇臂、转向机、冷却水箱的安装支座位置，前部的伸出长度需要满足前轮跳动时的轮胎间隙，避免转向或者悬架压缩时轮胎与管梁发生剐蹭；中部驾驶舱区域的宽度需要满足驾驶员佩戴头盔后的侧向空间，侧边防撞梁的高度要覆盖驾驶员的躯干区域，座椅安装滑轨的固定点直接焊接在底部纵梁上，保证碰撞时座椅不会发生移位；后部结构围绕动力总成布置，预留了发动机、变速箱、后悬架、排气系统的安装空间，后悬的安装点采用多管交汇的加强结构，承受驱动轮传递的冲击载荷。

　　结构设计过程中需要反复校核不同工况下的变形量，尤其是整车扭转刚度指标，刚度不足会导致悬架定位参数在行驶过程中发生偏移，影响轮胎的抓地表现，刚度过高则会带来不必要的重量增加，还会导致碰撞时冲击力无法通过结构变形吸收，直接传递到驾驶员身上。管梁的走向还要兼顾后续的零部件装配便利性，比如发动机的安装路径不能被横向管梁阻挡，维护时不需要切割车架就能完成动力总成的吊装拆卸，线束、油管的固定点可以直接焊接在管梁上的小支架，不需要额外在主结构上打孔削弱强度。

　　这类管架结构的设计没有统一的标准化方案，需要结合具体的赛事规则、动力参数、轮胎抓地极限做针对性调整，比如大马力车型需要加强后部动力安装区域的结构强度，越野场景的车型则需要提升整体车架的抗冲击冗余，场地竞速车型则会把轻量化优先级放得更高，在满足规则最低强度要求的前提下尽可能削减管壁厚度、优化管梁走向，去掉非承力区域的冗余管段。整个框架的所有连接节点都要保证力的传递路径顺畅，避免出现悬臂结构承受大载荷的情况，每一段斜撑的角度都经过受力计算，确保各个方向的载荷都能通过多路径分散到整个车架结构，不会出现局部应力过大导致的管梁开裂问题。
