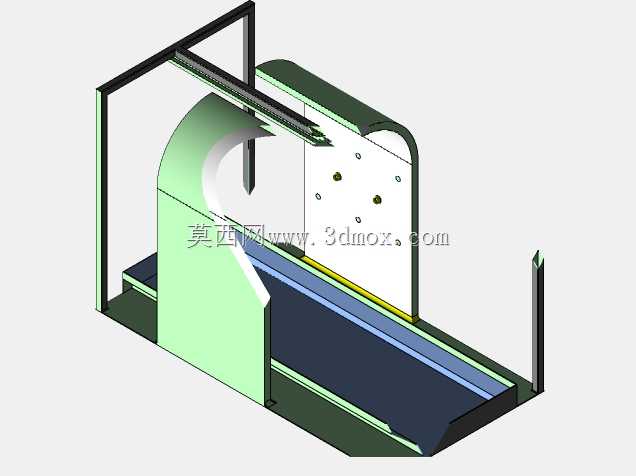

感应式自动悬垂喷漆作业设备结构

　　在中小件五金、塑胶零部件的表面涂装工序里，悬链式喷漆线一直是批量处理的主流方案，这套自动悬垂喷漆结构，就是针对这类连续涂装场景做的单元化设计。区别于全人工持件喷涂的低效模式，也不同于满载式全自动喷涂线的高投入门槛，这套结构把人工上件的灵活性和自动喷涂的稳定性做了平衡，仅保留挂装工位的手动操作环节，工件进入喷涂腔后，表面待喷漆区域会通过感应触发机构识别，自动匹配喷涂路径完成漆面覆盖，既避免了空喷带来的漆料浪费，也能保证每个工件的喷涂区域一致性，减少人工喷涂时的漏喷、流挂、厚度不均问题。从结构布局来看，整套设备的安装边界适配常规车间的层高与工位排布，悬垂输送轨道采用架空布置，下方预留足够的工件回转空间，

　　挂具间距可根据待加工工件的外形尺寸灵活调整，喷涂作业区做了半封闭围挡设计，能减少漆雾向车间其他区域扩散，配套的感应组件安装在喷涂工位的进料侧，不会被漆雾直接附着影响识别精度，日常维护时只需要定期擦拭感应探头的防护面即可，不需要拆解核心结构。设计过程中优先考虑了现场作业的实际痛点：很多中小加工厂的涂装工序工件品类杂、批量波动大，全自动化线换型调试成本高，纯人工喷涂又存在职业健康风险、良品率不稳定的问题，这套结构的挂具采用快拆设计，更换不同工件时只需要替换对应适配的挂头，不需要调整整条输送线的参数，感应识别的触发阈值也可以根据工件的外形轮廓做适配，不管是扁平类冲压件还是小型异形注塑件，都能准确识别待喷涂的有效区域，

　　不会因为工件外形变化出现误触发或者识别遗漏。从安装尺寸来看，整套设备的主体宽度控制在单工位作业的合理范围，不需要对现有车间的地面布局做大规模改造，架空轨道的支撑立柱可以顺着车间现有梁柱位置布置，减少额外的地基施工工作量，喷涂作业区的下方预留了漆雾收集装置的安装空间，可直接对接工厂现有的废气收集管路，不需要单独搭建配套的环保处理支路。实际生产场景中，这套结构可直接接入现有悬链输送线作为独立喷涂工位使用，也可以多组串联组成更长的连续喷涂线，适配不同产能规模的生产需求：小批量多品类生产时单组工位即可运行，大批量单品类生产时多组工位串联，可分别完成底漆、面漆、罩光漆的多层喷涂作业，工位之间的流平段距离可根据油漆的固化特性调整，

　　保证漆面成膜质量。结构设计上规避了很多传统喷涂设备的常见问题：比如输送链的润滑点位做了外置防护，避免润滑油滴落污染工件漆面；喷涂枪的移动导轨做了漆雾防护挡板，减少漆雾在导轨表面堆积影响移动精度；感应组件的线路全部走内部穿线槽，不会被漆雾附着老化，延长电气元件的使用寿命。针对悬垂输送时工件可能出现的小幅晃动问题，喷涂工位的进料端设置了柔性导向定位条，工件进入喷涂区时会被导向条修正到固定的作业姿态，保证感应识别的准确性，也让喷枪和工件表面的距离保持稳定，喷涂厚度偏差可控制在工艺要求范围内。这套结构没有采用复杂的六轴机器人喷涂方案，而是用直线移动模组搭配角度可调的喷枪架，成本更低、维护难度更小，对于中小型加工厂的涂装工序升级来说，不需要配备专门的机器人调试运维人员，普通机修人员经过简单培训就能完成日常的参数调整和故障排查，设备的稼动率更有保障。
