食品轻切工况用曲柄滑块往复执行机构

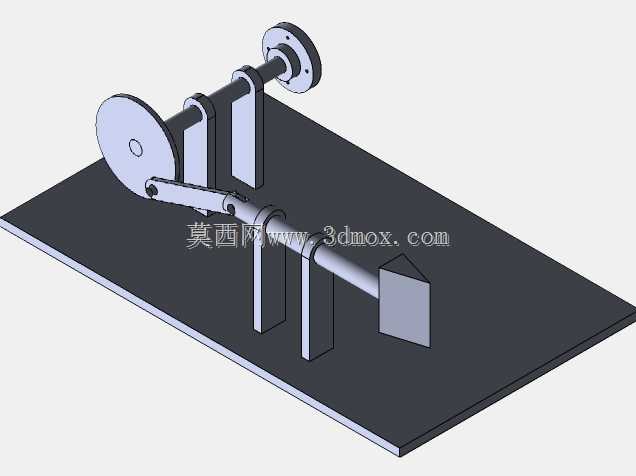

　　这套曲柄滑块往复执行机构，核心面向食品分切、薄型软质材料定长裁切这类轻负载连续加工场景做原型开发，整套机构的安装基准为一块平整的碳钢安装底板，所有传动、支撑、执行组件均以底板上的定位孔为装配基准，安装时只需将底板通过螺栓固定在设备主机的机架安装面即可完成主体定位，不需要额外做复杂的二次调平，适配现有轻加工产线的快速改造需求。从传动链路来看，动力输入端采用带法兰的安装支座固定动力输入轴，轴端装配的圆盘曲柄通过连杆与滑动组件做铰接连接，滑动组件由两根平行的立式支撑座做导向约束，保证滑块输出端的运动轨迹始终保持直线往复，不会出现偏载卡滞的问题。做结构设计的时候，特意将曲柄的回转半径控制在适配轻量切割的行程范围内，

　　既不会因为行程过大造成机构整体尺寸冗余，也能满足常规薄型食材、软质包装材料的裁切进给行程需求，支撑座的高度经过反复校核，保证连杆在整个回转周期内不会和底板、支撑座发生运动干涉，铰接位置全部采用间隙配合的销轴连接，既保证传动的灵活性，也预留了日常维护加注润滑脂的操作空间。输出端的滑块执行位做了通用安装接口设计，可以根据实际加工的物料类型更换不同的裁切刀具、推料头或者压合端头，不需要改动主体传动结构就能适配不同的工序需求，比如在食品切割场景下可以换装食品级不锈钢切刀，配合产线的进料速度实现连续定长切片，在轻厚度材料切割场景下可以换装锯齿形裁切刀，完成薄塑料片、纸质包装材料的连续分切。整套机构的运动特性经过运动仿真验证，曲柄匀速回转时，

　　滑块的往复运动速度在行程两端会自然减速，在行程中段保持稳定的匀速进给，这个运动特性刚好匹配裁切工序的需求：进刀阶段速度平稳保证切面平整，回程阶段快速复位缩短空程时间，不会因为刚性冲击造成物料移位或者刀具崩损。安装边界方面，整套机构的横向、纵向尺寸都控制在小型桌面级设备的适配范围内，不需要占用过大的产线安装空间，输入轴的法兰端可以直接对接标准的减速电机输出轴，不需要额外设计定制的连接联轴器，降低了配套选型的成本。支撑座和底板之间采用螺栓锁紧的可拆卸连接方式，如果后续需要调整滑块的行程，只需要更换不同回转半径的曲柄盘、对应长度的连杆即可完成参数调整，不需要整体更换整套机构，具备不错的改造适配性。在细节设计上，

　　所有传动部件的棱边都做了倒角处理，避免装配和维护过程中出现划伤，铰接位置的销轴都设计了防脱卡簧槽，防止设备长时间连续运行时销轴窜动脱落，安装底板的底部预留了走线槽位，可以配套安装位置检测传感器，实现滑块行程位置的信号反馈，方便接入产线的整体控制系统，和进料机构、出料机构做动作联动，实现全流程的自动化连续加工。作为原型验证结构，这套机构没有做多余的冗余设计，所有结构尺寸都围绕轻负载连续往复的工况做优化，既可以直接作为小型专用加工设备的核心执行单元使用，也可以作为教学演示、结构方案验证的参考模型，帮助设计人员快速理解曲柄滑块机构的运动逻辑和实际应用适配方式。
