SKF GE 6C径向关节轴承结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693179

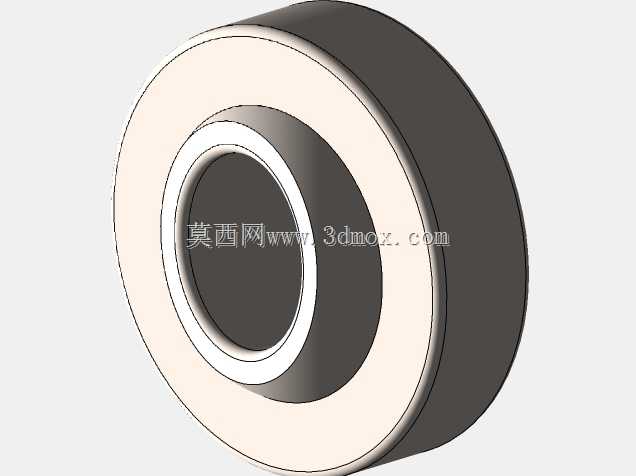

  • SKF GE 6C径向关节轴承结构设计

  在各类需要实现小角度摆动、往复偏转的机械铰接点位中,径向关节轴承始终是承担载荷补偿、适配安装误差的核心零件,本次呈现的SKF GE 6C型径向关节轴承,正是面向轻载铰接场景开发的标准向心关节轴承结构。从实际工程应用场景来看,这类小尺寸径向关节轴承常被布置在自动化设备的连杆臂安装点位、轻工机械的操纵杆铰接处、小型输送线的摆臂连接端,以及部分检测设备的可调支撑结构中,用来补偿安装过程中产生的同轴度偏差,抵消设备运行时因机架微变形带来的附加径向载荷,避免刚性连接结构在交变载荷下出现应力集中断裂的问题。

  从功能特性层面来说,该轴承采用向心关节结构,内圈带有球形外表面,外圈对应加工出匹配的球形内接触面,二者装配后可实现绕中心的多方向小角度偏转,相比普通深沟球轴承仅能承受纯径向载荷、无法适配轴线偏斜的特性,这类关节轴承不需要严格保证铰接两端轴系的同轴度,在安装空间受限、机架加工精度有限的场景下,能大幅降低装配调试的难度。轴承的内外圈接触面经过硬化处理,在承受恒定径向载荷的同时,可耐受一定频率的往复摆动磨损,常规工况下不需要额外配置复杂的密封润滑结构,即可满足长期运行的耐磨需求。

  设计思路上,该结构完全遵循向心关节轴承的标准尺寸规范,整体采用单开缝外圈的装配工艺,通过对外圈施加径向压力撑开缝口后装入内圈,装配完成后外圈回弹抱紧内圈球面,既保证了二者的配合间隙控制在合理范围,避免运转时出现过大窜动,又能预留足够的偏转活动余量。轴承的端面做了平齐化处理,没有额外的凸起密封结构,可直接适配标准的轴承座安装孔,也能直接嵌入连杆端部的铰接孔内使用,不需要定制特殊的安装基座。

  从外形尺寸与安装边界来看,该轴承的内圈内孔直径为6mm,适配公称直径6mm的铰接销轴,外圈外径与宽度均遵循GE系列关节轴承的标准尺寸链,安装时仅需要在铰接构件上加工出对应外径公差的安装孔,孔的轴向长度与轴承宽度匹配即可,不需要额外加工挡圈槽、密封槽等附加结构。轴承的偏转角度范围可满足常规臂类构件的摆动需求,在臂安装点使用时,销轴穿过内圈孔后两端做轴向限位,即可实现臂件相对于基座的多方向小角度活动,不会因为臂件受力出现轻微偏斜就发生卡滞。

  在实际选型应用中,这类小尺寸径向关节轴承的额定静载荷、动载荷参数完全覆盖轻载铰接点位的受力需求,相比采用铜套滑动铰接的结构,它的转动阻力更小,磨损寿命更长,尤其是在频繁小角度摆动的工况下,球面接触的应力分布更均匀,不会出现铜套类结构容易发生的局部偏磨、咬合抱死问题。建模过程中严格还原了内外圈的球面配合公差,对缝口位置的尺寸、内外圈的倒角细节都做了精准复刻,可直接用于设备的虚拟装配调试,验证铰接点位的活动范围是否存在干涉,也能作为标准件库的组成部分,直接调用到各类自动化设备、工装夹具的三维设计方案中,减少重复建模的工作量。需要注意的是,这类轴承主要承受径向方向的载荷,不适用于大轴向载荷的铰接点位,在布置安装位置时,要尽量让载荷方向通过轴承的径向中心平面,避免出现过大的倾覆力矩,影响轴承的实际使用寿命。
