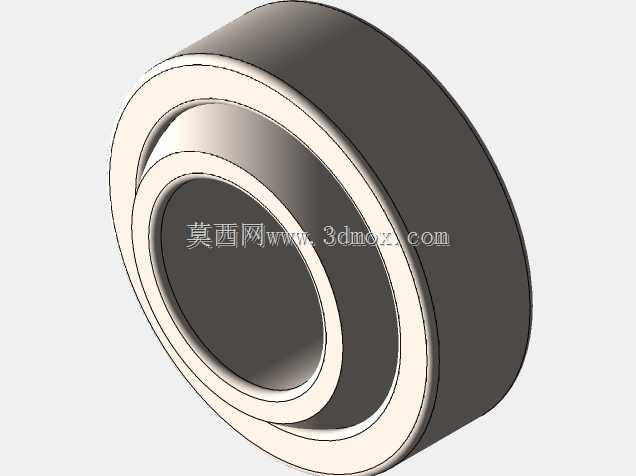

SKF GE8C向心关节轴承结构设计

　　在多自由度铰接传动结构的设计选型中，关节轴承是承担径向载荷、适配小角度偏转的核心基础零件，这款GE8C型号的向心关节轴承，主要适配需要往复摆动、低速转动的铰接点位，常见于工业机械手臂部关节、工程机械转向连杆机构、自动化设备摆臂连接位这类需要补偿安装同轴度误差、承受复合载荷的场景。不同于常规深沟球轴承仅能适配同轴回转工况，这类关节轴承的内圈外球面与外圈的内球面采用滑动配合结构，能够在一定角度范围内实现任意方向的偏转，可抵消安装过程中支架孔位的形位公差偏差，也能承受设备运行过程中连杆摆动带来的径向冲击载荷，在手臂转向类的铰接结构中，这类轴承不需要额外搭配调心座，直接压装入安装座孔即可完成装配，能大幅简化铰接点位的结构设计。

　　从结构设计逻辑来看，这款轴承采用单开缝外圈的向心结构，内圈带有贯通的内孔用于穿装铰接销轴，内圈的外球面经过精磨处理，与外圈的内球面形成均匀的接触配合面，配合面之间预留了适量的润滑脂存储间隙，可在长期低速摆动工况下保持稳定的摩擦系数，避免铰接点位出现卡滞、异响问题。外圈的外圆柱面采用标准公差设计，可直接与安装座的孔位采用过渡配合压装，不需要额外设计定位挡边结构，安装时仅需保证座孔的圆柱度公差符合要求，即可保证轴承外圈不会在载荷作用下出现转动窜动。从安装边界尺寸来看，这款轴承的内孔直径为8mm，适配公称直径8mm的铰接销轴，外圈外径为16mm，安装座的预留压装孔直径需匹配外圈外径公差，轴承整体厚度为8mm，

　　安装座的孔位深度需要略大于轴承厚度，预留0.1-0.2mm的压装间隙，避免压装时轴承端面受挤压导致内外圈配合间隙变小。在实际选型应用中，这类轴承的额定动载荷可满足常规小型机械手臂部、轻型转向连杆的载荷需求，运行时允许的静态偏摆角度最大可达6度左右，动态摆动时的偏摆角度建议不超过3度，可保证轴承的使用寿命符合设计预期。建模过程中需要重点关注内外圈球面的配合公差，内圈球面的粗糙度需要控制在Ra0.8以下，外圈球面的粗糙度匹配内圈参数，保证两者接触面积不低于80%，避免局部应力集中导致球面过早磨损。同时内圈的两端需要设计微小的倒角结构，方便装配时内圈顺利压入外圈的开缝位置，外圈的开缝位置需要设计在非主承载方向，

　　避免载荷直接作用在开缝处导致外圈变形。在手臂转向结构的应用中，这类轴承通常成对使用，分别安装在铰接支座的两侧孔位中，销轴穿过两侧轴承内圈与中间的摆臂连接，可实现摆臂在垂直平面内的自由摆动，同时可补偿摆臂加工过程中产生的孔位同轴度误差，避免转动过程中出现别劲问题。不同于带杆端的关节轴承，这款不带安装杆的向心关节轴承结构更紧凑，适合安装空间受限的小型铰接点位，不需要额外设计杆端的螺纹连接结构，直接通过外圈与座孔的配合完成固定，装配流程更简单，后期维护时仅需定期通过预留的润滑注油孔补充润滑脂，即可保证轴承长期稳定运行。在三维建模过程中，需要准确还原内外圈的球面配合尺寸，以及外圈的开缝结构细节，保证模型在装配仿真过程中能够准确模拟轴承的偏摆自由度，为后续的机构运动仿真提供准确的零件模型支撑，避免因模型尺寸偏差导致运动仿真出现干涉误判。
