多关节仿生机械蝎尾执行结构设计

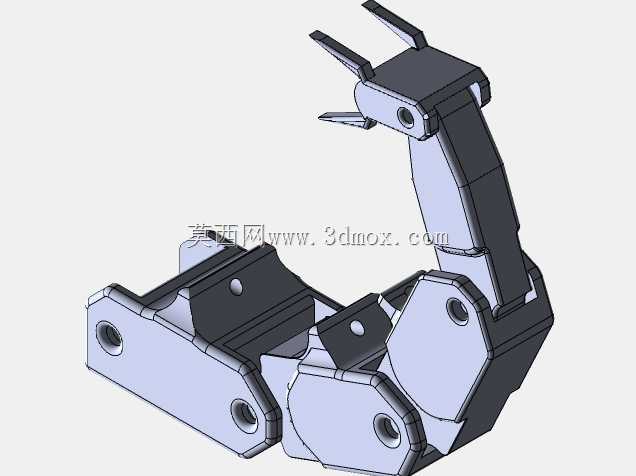

　　在特种作业机器人、仿生探测设备的末端执行机构开发场景中，多段铰接的仿生尾段结构一直是狭小空间探查、复杂曲面适配作业的核心功能部件，这款机械蝎尾结构正是针对这类作业需求完成的三维结构设计。不同于常规的直线伸缩、单轴摆动执行端，该结构采用分段式钣金拼接铰接方案，每一段壳体都通过带衬套的铰接孔实现相邻段的转动连接，整体可实现多自由度的弯曲姿态调整，能够在狭窄的设备内部间隙、非结构化的探测场景中完成姿态适配，绕过障碍物抵达目标作业位置。从实际功能落地的角度看，这类尾段结构可搭载微型探测传感器、小型作业工具，应用在管道检测机器人、灾后搜救仿生机器人、工业设备内部巡检装置上，凭借多关节的灵活弯曲能力，弥补常规轮式、

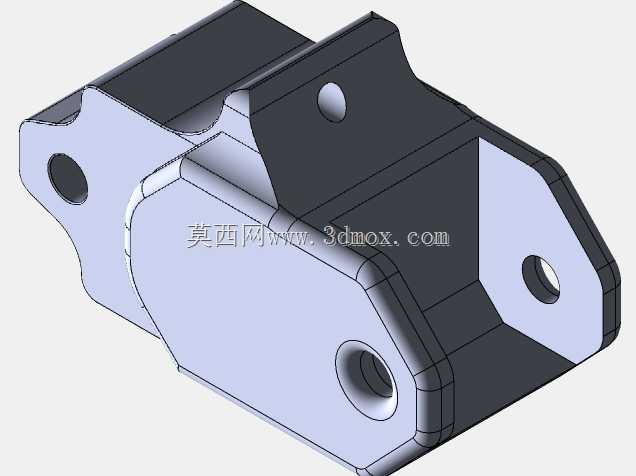

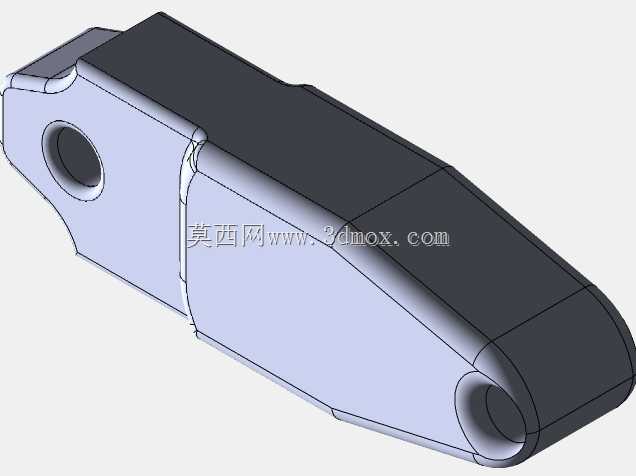

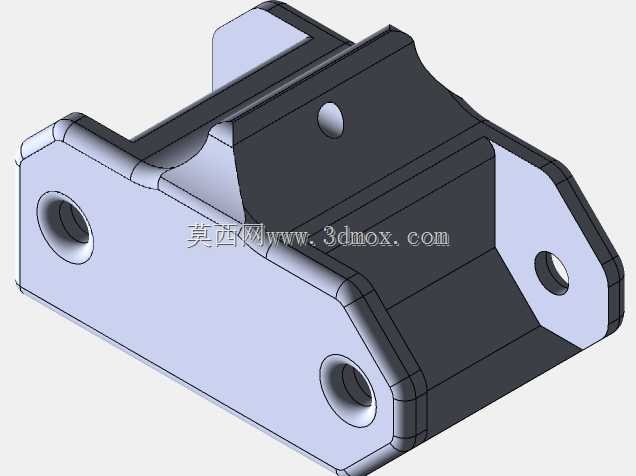

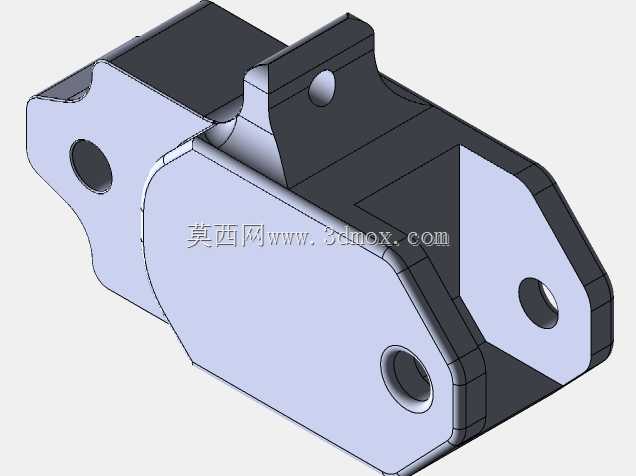

　　履带式机器人末端执行端活动范围不足的问题。设计过程中优先考虑了结构的轻量化与刚性平衡，每一段壳体都采用折弯钣金拼接的结构形式，在铰接位置预留了标准的销轴安装孔位，孔位同轴度公差控制在0.02mm范围内，保证相邻段转动时无卡滞、无旷量，同时壳体表面预留的多个安装通孔，既可以作为结构自身的拼接固定位，也可作为后续功能附件的安装接口，适配不同场景的载荷搭载需求。结构的安装基准位于尾段最根部的法兰式安装面，该平面上设置了三个呈三角形分布的固定通孔，可直接通过螺栓固定在机器人本体的末端输出座上，安装面的平面度公差控制在0.03mm，保证连接后整体结构的姿态稳定性，不会因为安装面贴合不严出现运行抖动。各铰接段的转动角度经过限位结构的约束，

　　单段最大摆动角度控制在35度范围内，多段叠加后整体弯曲角度可覆盖160度的扇形作业范围，既保证了足够的姿态调整空间，也避免了单段转动角度过大导致内部走线被挤压破损的问题——结构内部预留了贯通的走线空腔，可容纳传感器信号线、动力控制线穿过，所有铰接位置的棱边都做了R2的圆角处理，防止走线过程中割破线缆外层绝缘皮。在结构强度校核层面，每段钣金的厚度根据所在位置的受力情况做了差异化设计，靠近根部安装位的段体承受整体结构的弯矩最大，采用厚度2mm的钣金件制作，靠近末端的段体受力较小，采用1.2mm厚度的钣金件，在保证整体结构承载能力满足1kg末端载荷要求的前提下，尽可能降低整体结构自重，减少对机器人本体关节的负载压力。

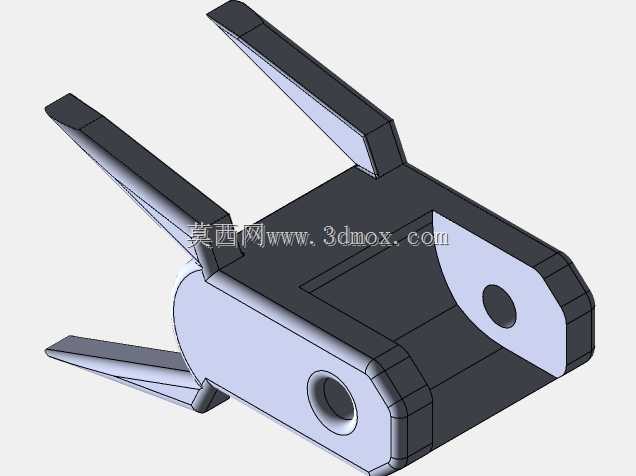

　　铰接位置的销轴采用标准圆柱销配合自润滑衬套的方案，无需额外添加润滑脂即可实现长时间无卡滞转动，适配长时间户外、工业现场的免维护作业需求，衬套与安装孔采用过盈配合，压装后不会随销轴转动出现衬套移位的问题。末端的执行端位置设计了两个对称的凸状夹取结构，可根据实际作业需求更换为探测头、夹具、清理刷等不同功能附件，末端的安装孔位采用统一的M3螺纹孔标准，和行业内常规的微型执行附件安装尺寸兼容，无需额外做转接件即可完成功能拓展。从装配逻辑上看，整个结构采用模块化分段设计，每一段都可以单独拆卸更换，当某一段结构因为碰撞出现变形时，无需更换整个尾段，仅需拆卸对应段的铰接销轴即可完成替换，大幅降低后期的维护成本。各段之间的转动阻尼可通过铰接销轴的锁紧螺母进行调整，根据不同作业场景的姿态保持需求，调整合适的转动阻尼，既可以保证结构调整姿态时的顺畅度，也能在调整到目标角度后保持姿态稳定，不会因为自身重力出现下垂移位。在外形尺寸的边界控制上，结构完全收拢伸直状态下的整体外轮廓最大宽度不超过80mm，可顺利穿过直径100mm的管道入口，适配大多数工业管道、设备间隙的探查作业需求，弯曲状态下的最小转弯半径可控制在120mm，能够在弯折的管道内部顺利通行，不会因为结构转弯半径过大出现卡滞。结构表面的所有固定螺丝都采用沉头设计，螺丝安装后表面无凸起，避免在狭窄空间移动时勾挂到线缆、管壁杂物，影响结构的正常移动。
