陶格拉斯1621MHz贴片式通讯天线结构

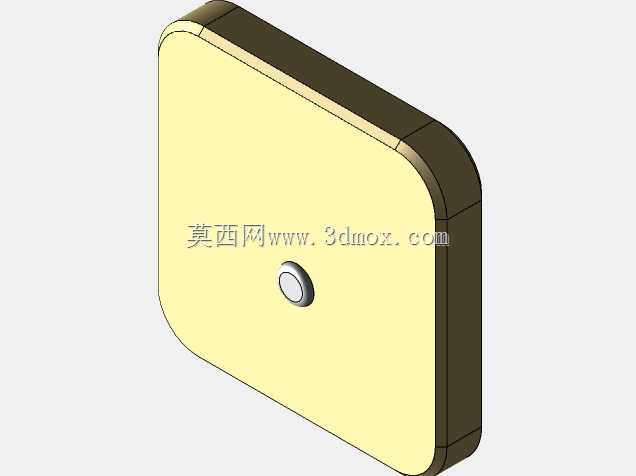

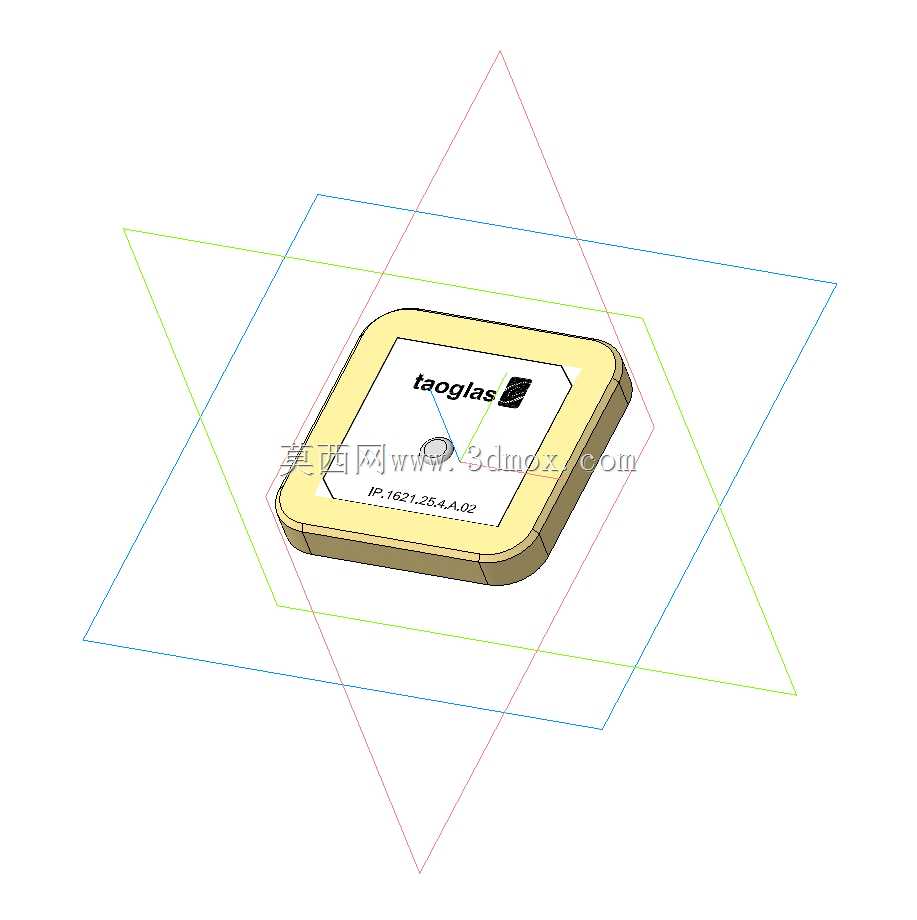

　　在做物联网终端、车载定位模块、便携通讯设备的结构堆叠时，射频天线的选型和安装边界往往是最容易被前期结构设计忽略的环节，很多结构工程师习惯在PCB布局收尾阶段才预留天线位置，最后要么因为净空区不足导致信号增益不达标，要么因为天线厚度超标挤压整机内部空间，反复改板拖慢项目进度。这款4mm厚度的贴片式通讯天线，工作频段覆盖1621MHz，刚好匹配北斗短报文、海事卫星通讯、部分专用数传电台的常用频段，在野外作业终端、船舶应急通讯设备、车载定位追踪器这类对信号稳定性要求高的场景里适配性很强。从结构设计角度看，这款天线采用方形圆角的贴片封装，整体厚度控制在4mm，属于低剖面的表贴元件，不需要在设备外壳上额外开孔伸出外置天线，

　　能够直接通过SMT工艺贴装在PCB板的边缘区域，对于追求整机密封性的户外设备来说，这种安装方式能大幅降低外壳防水结构的设计难度，不用额外考虑天线穿线处的密封胶圈选型和装配公差问题。设计这类贴片天线的安装结构时，首先要明确天线的辐射方向，这款天线的辐射面是朝上的方形金属贴片，安装时必须保证辐射面正上方没有金属结构遮挡，很多新手工程师容易把金属屏蔽罩、电池金属外壳布置在天线正上方，直接导致信号衰减超过10dB，完全达不到通讯距离要求。其次要预留足够的净空区，从天线本体边缘向外至少3mm范围内，PCB板上不能铺铜、不能布置其他金属元件，这个区域是天线近场辐射的必要空间，一旦被金属介质侵占，天线的谐振频率会发生偏移，驻波比升高，轻则信号灵敏度下降，重则完全无法接收对应频段的信号。这款天线的外形采用圆角方形设计，相比直角方形的贴片天线，在SMT贴装时的吸嘴拾取稳定性更好，圆角结构能够减少贴片过程中元件边缘的崩边风险，同时在设备受到振动冲击时，圆角处的焊盘应力分布更均匀，不容易出现焊盘脱落的问题，对于车载、船载这类长期处于振动环境的设备来说，这个细节设计能大幅提升长期使用的可靠性。在做整机结构堆叠时，这款4mm厚度的天线可以和厚度3mm以内的锂亚电池并排布置，或者布置在PCB板的边角位置，上方只需要预留0.5mm以上的塑料外壳间隙即可，不需要额外的固定结构，依靠焊盘的焊接强度就能够满足常规振动等级的要求，如果是用于高冲击的特种设备，

　　也可以在天线周边点一圈低应力的UV胶进行辅助固定，注意点胶不能覆盖天线的辐射金属面，避免介电常数变化影响天线参数。从实际选型适配的角度看，这款天线的馈电点采用偏心设计，建模时要注意馈电焊盘的位置和PCB板上的射频走线对齐，射频走线要做50欧姆阻抗控制，从馈电点到射频芯片的走线尽量短，避免走直角，周边打过孔包地处理，减少信号传输过程中的损耗。很多结构工程师在建模时容易忽略天线的焊盘尺寸公差，这款天线的底部焊盘宽度公差控制在±0.1mm，设计PCB封装时要适当加大焊盘的外延尺寸，保证回流焊时的焊锡浸润效果，避免出现虚焊、立碑的焊接缺陷。在做外壳设计时，天线正上方的外壳区域尽量不要做金属镀层、不要喷涂金属漆，普通的ABS、

　　PC塑料外壳对1621MHz频段的信号衰减很小，基本不会影响天线性能，如果必须使用金属外壳，就要在天线对应位置开窗，用非金属材料填充窗口，保证信号能够正常辐射出去。另外在做整机的EMC设计时，天线要尽量远离开关电源、高速数字信号走线这类强干扰源，距离至少要在10mm以上，避免电源的开关噪声耦合到天线上，抬高接收底噪，降低通讯的灵敏度。这款贴片天线的结构设计非常紧凑，没有多余的结构凸起，在三维建模时可以直接按照方形带圆角的薄块进行简化建模，不需要还原内部的陶瓷介质和金属走线细节，在做整机装配干涉检查时，只需要保证天线本体的占位空间、上方净空、周边净空满足要求即可，能够大幅提升结构设计阶段的建模效率，避免因为天线模型过于复杂导致整机装配卡顿。对于经常做通讯类终端设备的结构工程师来说，这类低剖面贴片天线的模型可以直接复用在同频段的不同项目里，只需要根据具体项目的安装空间调整周边的固定结构和净空区范围，不用每次都重新建模，能够有效缩短项目的结构设计周期。
